Место происхождения:
Китай
Фирменное наименование:
HD M&E
Сертификация:
ISO certification
Номер модели:
X5042

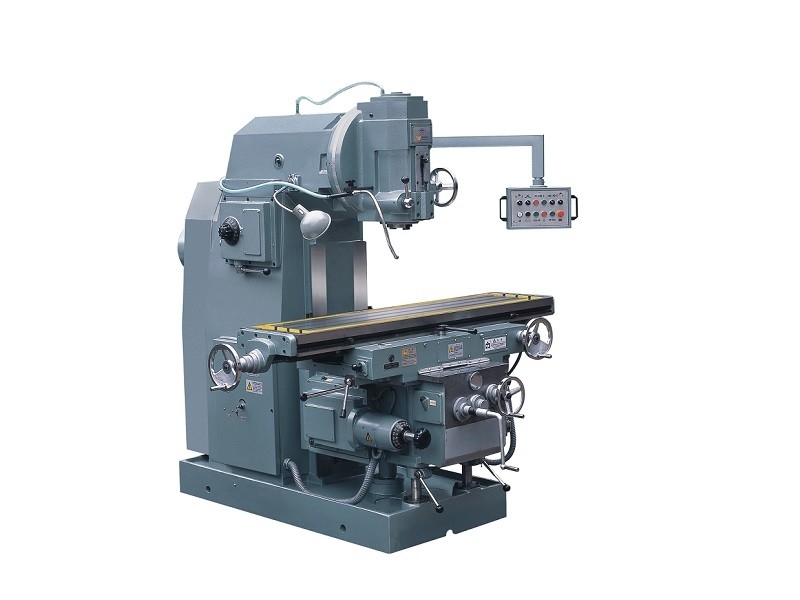

Вертикальный тип филировальная машина колена X5042
Представление продукта
Вертикальная филировальная машина X5042, соответствующая для бара, вафли, угла, формировать и лобовой фрезы, самолета, наклона, обработки угла, паза и края. После установки разделяя главных аксессуаров на эти механический инструмент, его могут также филирующ workpiece как шестерня, рейбор, спиральный паз, колесо CAM и барабанчика, etc., который широко использован в подвергая механической обработке индустриях. Части механических инструментов которые легки для того чтобы нести оборудованы с приборами регулировки зазора для обеспечения точности и работая стабильности механических инструментов. Машина имеет хорошего механизм предохранительного устройства, ручного питания и питания мотора блокируя. Каждый ход оборудован с прибором предела для обеспечения безопасности операторов и механических инструментов.
Основные особенности:
1. Worktable может повернуть ±45°, которое может также автоматическое питание & быстрое питание внутри 3 направления.
2. Вертикальная филируя голова индивидуальные части которые рукав шпинделя может двинуть вертикально колесом ручки на правильной стороне.
3. Скорость шпинделя проконтролирована одиночным handlebar с 20 шагами.
4. Питаясь коробка передач установлена на левую сторону основания worktable, с питаясь мотором на задней части для того чтобы получить скорость 15 шагов.
5. Коробка деятельности питаясь скорости повешена на правильной стороне worktable, который симметричен к питаясь коробке передач, оно делает различное движение из worktable.
6. Главные guideways машины прямоугольный тип с износоустойчивыми измерениями держать высокую точность.
7. С высокой силой шпинделя & широким рядом скорости, машина может сделать высокоскоростной филировать с инструментами твердого сплава.
8. Машина может сделать сверхмощный подвергать механической обработке с хорошей ригидностью.
9. Установленный с полной системой охлаждать & смазки.
Конфигурация продукта
| Главные specifictions | Блок | X5030C | X5036 | X5042 |
| Размер Worktable | mm | 300×1250 | 360×1600 | 420×1800 |
| Слоты t (N×W×D) | mm | 3×14×63 | 3×18×80 | 3×18×90 |
| Максимальный подшипник нагрузки worktable | Kg | 250 | 500 | 800 |
| Продольное перемещение (руководство/сила) x | mm | 800 | 1020/1000 | 1200/1180 |
| Перекрестное перемещение (руководство/сила) y | mm | 265 | 300/280 | 360/350 |
| вертикальное перемещение (руководство/сила) z | mm | 410 | 410/400 | 470/450 |
| Угол Max.rotary вертикальной филируя головы | ±45° | ±45° | ±45° | |
| Диаметр беседки | mm | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Расстояние от центра шпинделя к вертикальному пути проводника | mm | 290 | 380 | 450 |
| Расстояние от центра worktable к вертикальному пути проводника | mm | 152 | 417 | 235 | 535 | 275 | 655 |
| Расстояние от носа шпинделя к поверхности worktable | mm | 60 | 470 | 60 | 460 | 40 | 510 |
| Конусность отверстия шпинделя | 7:24 No.40 | 7:24 No.50 | 7:24 No.50 | |
| Перемещение quill шпинделя | mm | 70 | 75 | 85 |
| Шаги скорости шпинделя | шаги | 12 | 18 | 18 |
| Ряд скорости шпинделя | r/min | 35 | 1600 | 30 | 1500 | 30 | 1500 |
| Шаги скорости питания | шаги | 12 | 18 | 18 |
|
Ряд скорости питания (X/Y/Z) |
mm/ минута |
15 | 800 15 | 800 6 | 270 |
15 | 750 15 | 750 5,7 | 280 |
22 | 1100 22 | 1100 8,3 | 410 |
| Быстрый ряд скорости питания (X/Y/Z) |
mm/ минута |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Сила главного мотора | Kw | 4 | 7,5 | 11 |
| Сила мотора питания | Kw | 0,75 | 1,5 | 3 |
| Размер машины | mm | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Размер пакета | mm | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Вес машины | Kg | 1800 | 3370 | 4450 |
| Частота напряжения тока | V/Hz | 380/50 | 380/50 | 380/50 |
