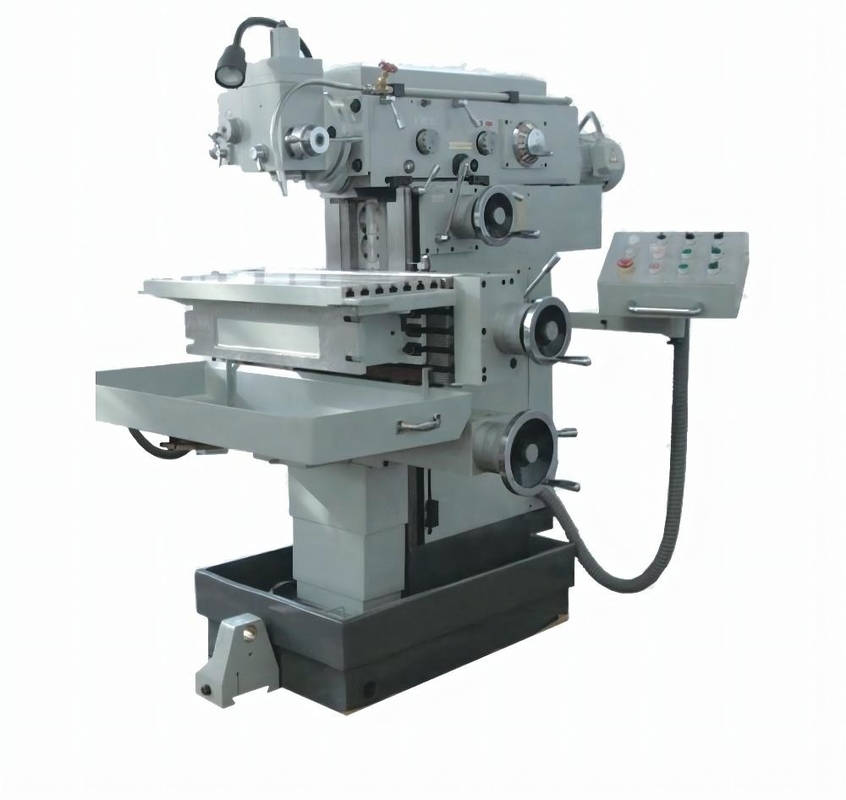

Тип всеобщее X6242 колена поворачивая и филировальной машины роторного главного Ram
Подробная информация о продукции
| Название продукта: | Филировальная машина всеобщей роторной головы X6242 типа колен | Размер Worktable: | 420x1800mm |
|---|---|---|---|
| Слоты t (N×W×D): | 3×18×90 mm | Максимальный подшипник нагрузки worktable: | 800 kg |
| Продольное перемещение (руководство/сила) x: | 1200/1180 mm | Перекрестное перемещение (руководство/сила) y: | 360/350 mm |
| вертикальное перемещение (руководство/сила) z: | 470/450 mm | Сила главного мотора: | 11 Kw |
| Вертикальная филируя главная сила мотора: | 3Kw | Размер машины: | 2522×2262×2210mm |
| Выделить |
Филировальная машина роторной головы поворачивая и,Всеобщая поворачивая и филировальная машина,Филировальная машина Ram X6242 |
||
Описание продукта
Филировальная машина типа колен штосселя всеобщей роторной головы X6242 поворачивая и для продажи
Представление продукта
Филировальная машина всеобщей роторной головы X6242 типа колен основана на X6142 с добавлением overarm коробки передач и drived отдельным мотором для того чтобы улучшить представление машины. Как всеобщая филировальная машина с основной функцией филировальной машины и его можно установить со всеобщей роторной филировать головой на overarm для работы как вертикальная филировальная машина. Рукав шпинделя может двинуть вверх & вниз к объединенный с движением worktable и также сверлить, выстукивающ и закончить пробурить даже отверстие сверла склонное. 2 шпинделя drived отдельно & взаимо- запертое.
Конфигурация продукта
| Главные specifictions |
Блок |
X6232B | X6242 |
| Размер Worktable | mm | 320×1320 | 420×1800 |
| Слоты t (N×W×D) | mm | 3×18×80 | 3×18×90 |
| Максимальный подшипник нагрузки worktable | Kg | 500 | 800 |
|
Продольное перемещение (Руководство/сила) x |
mm | 800/780 | 1200/1180 |
| Перекрестное перемещение (ручная сила) y | mm | 300/280 | 360/350 |
|
вертикальное перемещение (Руководство/сила) z |
mm | 410/400 | 470/450 |
| Угол Max.rotary worktable | ±45° | ±45° | |
|
Горизонтальный филировать конусность шпинделя |
7:24: 00/ISO50# | 7:24: 00/ISO50# | |
|
Горизонтальный филировать диаметр отверстия шпинделя |
mm | Φ29 | Ø29 |
| Расстояние от горизонтальной филируя стороны шпинделя к worktable |
mm |
30 | 440 |
30 | 500 |
| Расстояние от горизонтального филируя центра шпинделя, который нужно подготовить |
mm |
155 |
201 |
| Горизонтальный филируя шпиндель нося диаметр |
mm |
Ф100 |
Ф100 |
|
Вертикальный филировать диаметр отверстия шпинделя |
7:24 /ISO40# | 7:24 /ISO40# | |
|
Вертикальный филировать конусность шпинделя |
mm | Ф20 | Ф20 |
| Расстояние от вертикальной стороны шпинделя к центру горизонтально расположенного веретена |
mm |
15 | 95 |
60 | 140 |
| Вертикальный диаметр подшипника шпинделя | mm | Ф95 | Ф95 |
| Расстояние вертикального движения шпинделя | mm | 80 | 80 |
| Роторный угол всеобщей филируя головы | 360° | 360° |
| Шаги скорости горизонтально расположенного веретена | шаги | 18 | 18 |
| Ряд скорости горизонтально расположенного веретена | rpm | 30 | 1500 | 30 | 1500 |
| Вертикальные шаги скорости шпинделя | шаги | 12 | 12 |
|
Вертикальная скорость шпинделя ряд |
rpm | 52 | 1400 | 52 | 1400 |
| Шаги скорости питания | шаги | 18 | 18 |
| Ряд скорости питания: Продольное x | mm/min | 15 | 750 | 22 | 1100 |
| Крест y | mm/min | 15 | 750 | 22 | 1100 |
| Вертикальный z | mm/min | 5,7 | 280 | 8,3 | 410 |
| Быстрый ряд скорости питания: Продольное x | mm/min | 2250 | 2400 |
| Крест y | mm/min | 2250 | 2400 |
| Вертикальный z | mm/min | 844 | 900 |
| Сила главного мотора | Kw | 7,5 | 11 |
| Скорость главного мотора вращая | rpm | 960 | 960 |
| Сила мотора питания | Kw | 1,5 | 3 |
|
Вращать мотора питания скорость |
rpm | 960 | 1420 |
| Сила насоса хладоагента | Kw | 0,12 | 0,12 |
|
Вращать насоса хладоагента скорость |
Л/МИН | 2760 | 2760 |
| Вертикальная филируя главная сила мотора | Kw | 3 | 3 |
| Вертикальная филируя скорость головы вращая | rpm | 1420 | 1420 |
| Размер машины | mm |
2327×1792 ×2000 |
2522×2262 ×2210 |
| Вес машины | Kg | 3500 | 5300 |
Упаковка продукта
Основные характеристики продукта
