Высокий столбец двойника подвергая механической обработке центра SP2240F Dcmc портала ригидности
Подробная информация о продукции
| Название продукта: | Центр столбца двойника SP2240F Dcmc подвергая механической обработке | Размер Worktable: | 4000x2000mm |
|---|---|---|---|
| Продольная ось перемещения x: | 4200mm | Перекрестная Y-osь перемещения: | 2250mm |
| Вертикальная ось перемещения z: | 1000mm | Носить Max.Load worktable: | 12000kg |
| Скорость Max.Spindle: | 6000rpm | Расстояние между 2 столбцами: | 2400mm |
| Расстояние от поверхности таблицы к носу шпинделя: | 250-1250mm | Размер слота t: | 11*22*160mm |
| Выделить |
Центр высокого портала ригидности подвергая механической обработке,Центр портала SP2240F подвергая механической обработке,Центр машины столбца двойника Dcmc |
||
Описание продукта
ЦЕНТР высокого СТОЛБЦА ДВОЙНИКА ригидности SP2240F DCMC ПОДВЕРГАЯ механической обработке

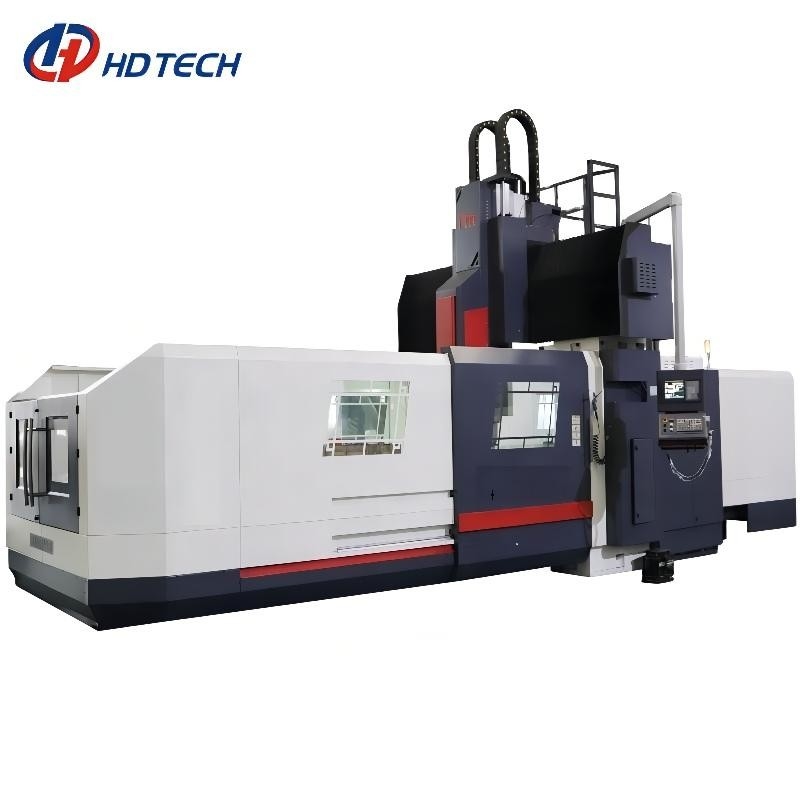

Дисплей продукта
Центр портала SP2240F подвергая механической обработке наследует преимущества традиционной ригидности низкопробной рамки механического инструмента портала сильной, симметричной структуры, сильной стабильности и так далее, и вводит предварительную динамическую твердую идею проекта для того чтобы оптимизировать дизайн двигающих частей. Машина имеет высокий вращающий момент и хорошие быстрые характеристики ответа, соответствующие для автомобиля, прессформы, воздушно-космического пространства, оборудования и других полей механической обработки.
Центр SP2240F портала подвергая механической обработке подвергая механической обработке разбивочный перпендикуляр установки к оси шпинделя и worktable. Он составлен верхнего луча и двойного столбца, с поперечной балкой в середине. Особенно соответствующее для обработки больших workpieces и workpieces со сложными формами, и оно теперь больше и больше широко использовано.
План механического инструмента портала SP2240F подвергая механической обработке разбивочный общий для структуры рамки портала столбца зафиксированной балки фиксированной, главным образом составленный кровати, верстака, столбца, луча, седловины, штосселя, гидравлической системы, системы смазки, системы охлаждать и фильтрации, прибора удаления обломока, консольной работая панели и электронных компонентов системы управления. Кровать и worktable сделаны из высокопрочного песка литого железа и смолы. Проводник оси x принимает сверхмощную структуру поддержки проводника, положение и номер блока скольжения высоко-подшипника разумно аранжирован на каждом проводнике ролика линейном согласно механическому принципу, так, что механический инструмент сможет получить высокую ригидность и долгосрочную стабилизированную точность.
Стандартные аксессуары
двойной тип транспортеры винта обломока, один цепной тип транспортер обломока
маслянный охладитель шпинделя, шумовка масла диска, свободный редуктор mainlenance 10years
педальный тормоз, лестница
Основные технические параметры
| Деталь | Блок | SP2230F | SP2240F |
| Перемещение оси x | mm | 3200 | 4200 |
| Перемещение Y-osи | mm | 2250 | 2250 |
| Перемещение оси z | mm | 1000 | 1000 |
| Расстояние от поверхности таблицы к нос шпинделя |
mm | 250-1250 | 250-1250 |
| Расстояние от поверхности таблицы к земля |
mm | 795 | 795 |
| Расстояние между 2 столбцами | mm | 2400 | 2400 |
| Длина Worktable | mm | 3000 | 4000 |
| Ширина Worktable | mm | 2000 | 2000 |
| Максимальный нагружая подшипник таблицы | kg | 10000 | 12000 |
| Размер слота t | mm | 11*22*160 | 11*22*160 |
| Квадратный размер штосселя | mm | 400x400 | 400x400 |
| Сила главного мотора | kw | 30/37 | 30/37 |
| Скорость шпинделя | rpm | 6000 | 6000 |
| Вращающий момент шпинделя | Nm | 1000 | 1000 |
| Конусность шпинделя | # | 50 | 50 |
| Оборудуйте зажимать силу | kgf | 1800±10% | 1800±10% |
| Быстрая скорость питания (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Вес машины | T | 36 | 37 |
