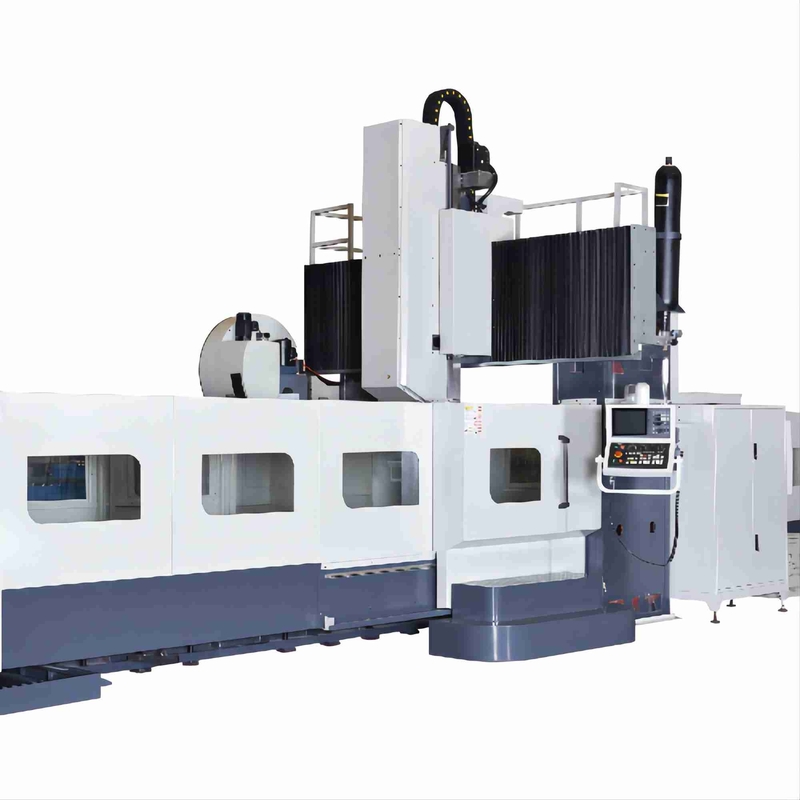

Тип центр симметричное DCMC Sp2540f портала столбца двойника подвергая механической обработке
Подробная информация о продукции
| Название продукта: | Центр столбца двойника SP2540F DCMC подвергая механической обработке | Размер Worktable: | 4000x2500mm |
|---|---|---|---|
| Продольная ось перемещения x: | 4200mm | Перекрестная Y-osь перемещения: | 2900mm |
| Вертикальная ось перемещения z: | 1000mm | Носить Max.Load worktable: | 16000kg |
| Скорость Max.Spindle: | 6000rpm | Расстояние между 2 столбцами: | 3000mm |
| Расстояние от поверхности таблицы к носу шпинделя: | 250-1250mm | Размер слота t: | 11*28*200mm |
| Выделить |
Центр двойного столбца портала подвергая механической обработке,Центр симметричного двойного столбца подвергая механической обработке,Симметричный тип подвергая механической обработке центр портала |
||
Описание продукта
ЦЕНТР высокого СТОЛБЦА ДВОЙНИКА ригидности SP2540F DCMC ПОДВЕРГАЯ механической обработке
Дисплей продукта
Центр портала SP2540F подвергая механической обработке наследует преимущества традиционной ригидности низкопробной рамки механического инструмента портала сильной, симметричной структуры, сильной стабильности и так далее, и вводит предварительную динамическую твердую идею проекта для того чтобы оптимизировать дизайн двигающих частей.
Большие отливки как worktable, кровать, столбец, луч и штоссель центра SP2540F портала подвергая механической обработке сделаны из высококачественного литого железа. Внутренняя полость отливки структура расположения смеси сота. Дизайн выдвинут. Все обработаны со стареть для того чтобы исключить остаточный внутренний стресс и сделать материальную конюшню. Обеспечьте стабильность точности workpiece подвергая механической обработке и жизнь механического инструмента. Портал составлен поперечной балки и 2 стоек, которая разделены в 3 типа: фиксированная поперечная балка, фиксированная поперечная балка путем располагая блок и поднятая и пониженная наугад.
План механического инструмента портала SP2540F подвергая механической обработке разбивочный общий для структуры рамки портала столбца зафиксированной балки фиксированной, главным образом составленный кровати, таблицы, столбца, луча, седловины, штосселя, гидравлической системы, системы смазки, системы охлаждать и фильтрации, прибора удаления обломока, консольной работая панели и электронных компонентов системы управления. Кровать и worktable сделаны из высокопрочного песка литого железа и смолы. Проводник оси x принимает сверхмощную структуру поддержки проводника, положение и номер блока скольжения высоко-подшипника разумно аранжирован на каждом проводнике ролика линейном согласно механическому принципу, так, что механический инструмент сможет получить высокую ригидность и долгосрочную стабилизированную точность.
Стандартные аксессуары
двойной тип транспортеры винта обломока, один цепной тип транспортер обломока
маслянный охладитель шпинделя, шумовка масла диска, свободный редуктор mainlenance 10years
педальный тормоз, лестница
Основные технические параметры
| Деталь | Блок | SP2260F | SP2540F |
| Перемещение оси x | mm | 6200 | 4200 |
| Перемещение Y-osи | mm | 2250 | 2900 |
| Перемещение оси z | mm | 1000 | 1000 |
| Расстояние от поверхности таблицы к нос шпинделя |
mm | 250-1250 | 250-1250 |
| Расстояние от поверхности таблицы к земля |
mm | 795 | 855 |
| Расстояние между 2 столбцами | mm | 2400 | 3000 |
| Длина Worktable | mm | 6000 | 4000 |
| Ширина Worktable | mm | 2000 | 2500 |
| Максимальный нагружая подшипник таблицы | kg | 14000 | 16000 |
| Размер слота t | mm | 11*22*160 | 11*28*200 |
| Квадратный размер штосселя | mm | 400x400 | 400x400 |
| Сила главного мотора | kw | 30/37 | 30/37 |
| Скорость шпинделя | rpm | 6000 | 6000 |
| Вращающий момент шпинделя | Nm | 1000 | 1000 |
| Конусность шпинделя | # | 50 | 50 |
| Оборудуйте зажимать силу | kgf | 1800±10% | 1800±10% |
| Быстрая скорость питания (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Вес машины | T | 40 | 38 |
