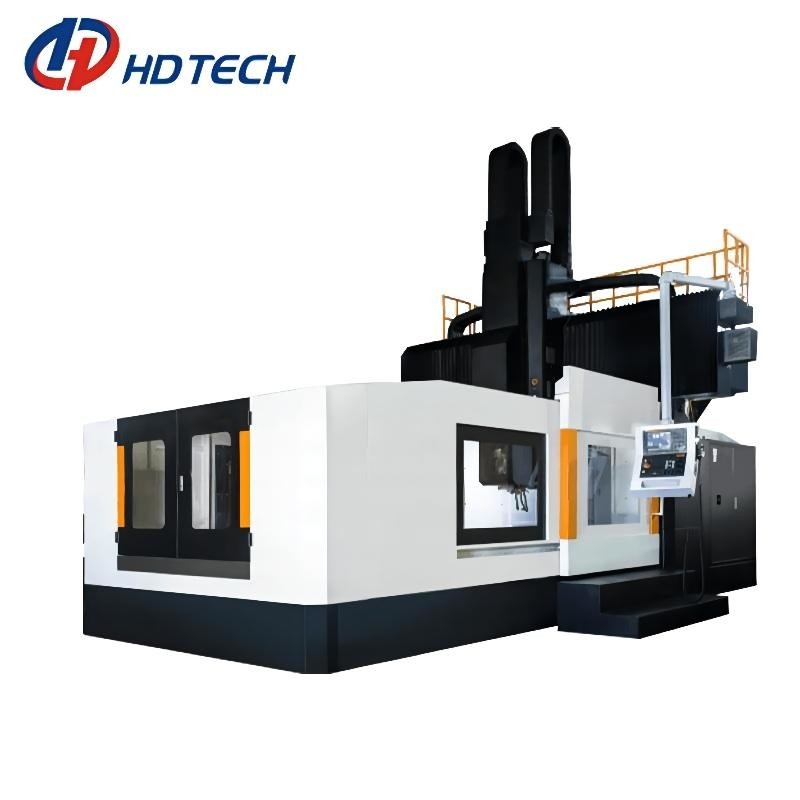

Точность центра Sp2560 сверхмощного портала подвергая механической обработке высокая с более широким работая рядом

Этот центр двойного столбца подвергая механической обработке, основанный на традиционных требованиях к дизайна высокой ригидности, симметричная структура и сильная стабильность, оно принимает предварительную идею проекта динамической жесткости, между тем оптимизирующ двигающие части. Отличенный большим вращающим моментом и быстрым ответом, первый выбор для подвергая механической обработке области которая покрывает широко как автомобиль, прессформа, космическое, военное и оборудование.

1. Высокая ригидность и надежная точность.

Главные компоненты как основание, worktable, столбец, луч, двигая основание и седловина все отлиты в форму с песком смолы высоко-класса пока сделанный высококачественным серым литым железом. Остаточный стресс выпущен через всестороннюю термическую обработку. Кроме того, с хорошо распределенными количествами усильте нервюры, машина гарантирует с прочностью, ригидностью и стабильностью. X, Y-osи применяется с guideways ролика тяжелого груза линейными, отличаемыми высокой ригидностью и хорошей динамической точностью. Часть передачи на всех 3 осях установлена с молоть двойные винты шарика гайки большого диаметра, который охарактеризован компактной текстурой, ровным двигать и высокой точностью. Сторонник на винтах шарика приложен с высококачественным тайваньским подшипником бренда. Оба конца пре-протягиваны, который умаляют потерю точности во время термального расширения. Эти 2 части составляют стабилизированную, сильную механическую систему передачи. Луч конструирован шагнутой конструкции, таким образом большой пяди поперечного сечения и guideway, сокращенной расстояние от центра шпинделя к guideway, более небольшому над вращающим моментом поворота, всей гарантией хорошая твердая структура. Тайваньский бренд, специализированный шпиндель для центра двойного столбца подвергая механической обработке, он смазан тавотом, который обеспечивает шпиндель с фиксированной, постоянн смазкой. Между тем он сохраняет ремонтное службу. Шпиндель зажимая и ООН-зажимая принят с гидравлическим типом, который более соответствующий для большого вращающего момента режа с низким тарифом недостатка. Изменитель инструмента расположен в левой стороне столбца, типа диска 24T.

2. Высокая точность, и динамическая характеристика.
Фронт шпинделя установлен с 4 группами в составе подшипники φ90, пока в конце он применяется с подшипником ролика, который включает шпиндель не только с высокой ригидностью но также с высокой роторной точностью. Передача мотора шпинделя получена через непосредственное отношение блока шпинделя и высокого соединения ригидности. Здесь, для соединения мы используем известный немецкий бренд MAYR. Что обеспечивает лучшие скорость ответа подвергая механической обработке ориентации и качество поверхности и точность. Guideways ролика линейные x и Y-osи отличены высокой точностью и большим поджатием, с frictional коэффициентом только 0,002. Что сильно умаляет проползать машины. Моторы передачи на 3 осях сразу соединены с редуктором шестерни STOBER, который улучшает питаясь точность передачи и также обеспечивает режа вращающий момент. Ось z конструирована гидравлического двойного сбалансированного цилиндра, динамическая характеристика которого гораздо более скоро. И вся структура более возможна для обслуживания.

3. Высокая эффективность

Скорость 6000rpm шпинделя, расклассифицированный вращающий момент 143.3NM; Питание Max.rapid 3 осей 10 m/min, с резать скорость подачи 8 m/min

4. Более широкий работая ряд

Сравненный с центром подобного столбца размера двойного подвергая механической обработке, более большое расстояние 3,0 m между столбцом 2 обеспечивает более широкую подвергая механической обработке область.

5. Стандартные аксессуары
двойной тип транспортеры винта обломока, один цепной тип транспортер обломока
маслянный охладитель шпинделя, шумовка масла диска, 10 свободного лет редуктора mainlenance
педальный тормоз, лестница
