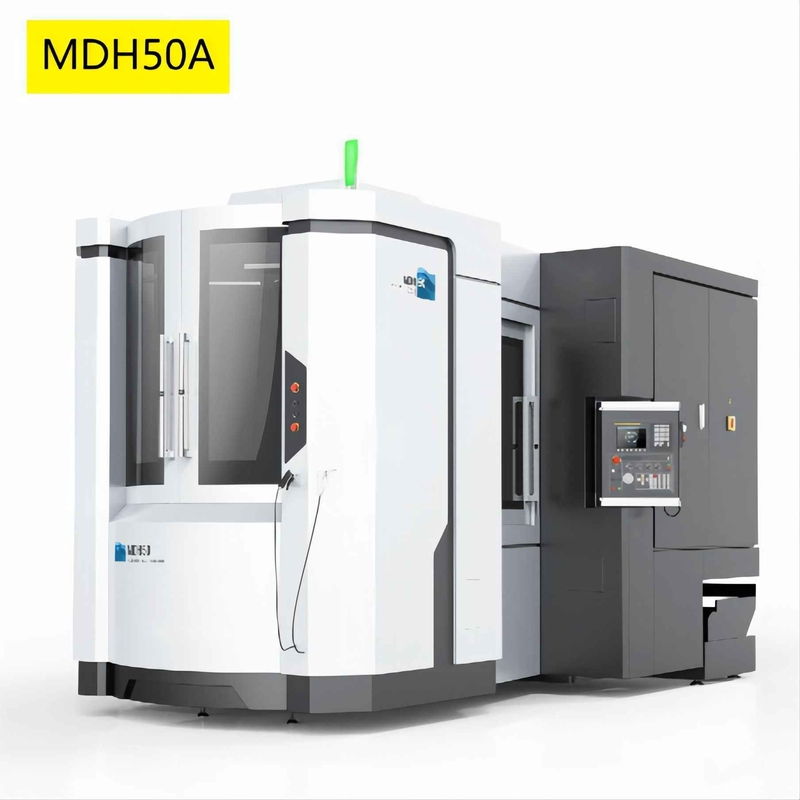

Таблицы подвергая механической обработке центров 800kg MDH50A машина CNC горизонтальной одиночной автоматическая
Подробная информация о продукции
| Название продукта: | Центр одиночной таблицы MDH50A горизонтальный подвергая механической обработке | Размер Worktable: | 500×500 mm |
|---|---|---|---|
| Но. паллета: | одиночная таблица | Нагрузка Max.table: | 800kg |
| Расстояние от поверхности таблицы к центру шпинделя: | 80-830mm | Расстояние от носа шпинделя, который нужно поставить на обсуждение: | 150~950mm |
| Перемещение X/Y/Z: | 780/750/800 mm | L×W×H: | 4190*3200*3125mm |
| Выделить |
Центры MDH50A горизонтальные подвергая механической обработке,горизонтальные подвергая механической обработке центры 800kg,Машина CNC одиночной таблицы автоматическая |
||
Описание продукта
Машина Китая подвергая механической обработке центра одиночной таблицы MDH50A горизонтальная изготовляет автоматические подвергая механической обработке центры
Представление продукта
Серия MDH горизонтального подвергая механической обработке центра один из горизонтальных подвергая механической обработке центров начатых и произведенных нашей компанией. Машина широко использована для обработки частей коробки, частей раковины, частей диска и в форме особенн частей в производстве машинного оборудования и других индустриях. Части зажаты в одном идут. Она может автоматически завершить филировать, бурить, сверлить, reaming, reaming и выстукивать на 4 сторонах.
Характеристики продукта
(1) высокая точность -- Предварительная неубедительная охлаждая технология принята для винт координаты x, y и z механического инструмента, который эффектно контролирует деформацию при нагреве во время механического инструмента обрабатывая и улучшает подвергая механической обработке точность механического инструмента. К тому же, машина имеет функцию компенсации влияния температуры. Датчик температуры установлен в основное положение механического инструмента, и точность механического инструмента осуществлена путем анализировать и компенсировать координированное положение системы CNC.
(2) высокоскоростной -- Шпиндель машины принимает электрическую структуру шпинделя, максимальная скорость 12000rpm, и внутренние двухскоростные изменения могут соотвествовать низкоскоростного вырезывания и высокоскоростного подвергать механической обработке; X, y, проводник 3-координаты z принимает высокого твердого линейного свертывая проводника, с быстроподвижной скоростью до 60m/min. Машина принимает механизм инструмента рычага изменяя (время инструмента изменяя: 2 секунды). Вышеуказанные параметры в отечественном ведущем уровне и международном предварительном уровне.
(3) высокая ригидность - основной корпус машины брошен песком смолы, и кровать объединенная отливка, на которой столбец, таблица скольжения и движение worktable. Коммутатор и манипулятор хранения ножа зафиксированы на кровати для обеспечения общей ригидности механического инструмента. К тому же, в процессе проектирования через анализ конечного элемента для того чтобы сделать структуру механического инструмента более разумным.
| Стандартные конфигурации | Опционные конфигурации |
| • Двухскоростный внутренний шпиндель передачи | •ЯРКИЙ turntable CNC |
| • Система охлаждения полости винта | • Распылите охлаждать |
| •Автоматическая система изменения инструмента | •Высокий холодильный агрегат давления |
| • Транспортер обломока винта (обе стороны) | • Прибор шпинделя охлаждая |
| •Система автоматической смазки (шпиндель) | •Механизм управления электрического шкафа термостатический |
| • Твердый выстукивать | • Поднимаясь транспортер обломока |
| •Электрический теплообменный аппарат шкафа | •Скрежеща правитель |
| • Прибор шпинделя охлаждая | •Автоматический прибор выключения M30 |
| •Закрытый защитный чехол | |
| • Система передачи данных RS-232 |
Основные технические параметры
| Модель продукта | Блок | MDH50 | MDH50A | MDH65S |
| Размер Worktable (L*W) | mm | 500X500 | 500X500 | 630X630 |
| Паллет No.of | 2 | Одиночная таблица | 2 | |
| Тип таблицы | ИТ выбирает: ЯРКИЙ | |||
| Индицирование таблицы | ИТ (1° X360°) ЯРКИЙ (0.001° X360°) |
|||
| Таблица индексируя время | S | 1,7 (90°) | ||
| Время паллета изменяя | S | 6 | - | 6 |
| Максимальная нагрузка таблицы | Kg | 800 | ||
| Перемещение X/Y/Z-axis | mm | 780/750/800 | ||
| Тип пути проводника оси X/Y/Z | Линейный guideway ролика | |||
| Расстояние от поверхности таблицы к центру шпинделя | mm | 80-830 | ||
| Расстояние от носа шпинделя, который нужно поставить на обсуждение | mm | 150-950 | ||
| Быстрая траверза оси X/Y/Z | m/min | 54 | ||
| Резать скорость подачи | 1-20000 | |||
| Конусность шпинделя | No.50 (7:24) | |||
| Максимальная скорость шпинделя | rpm | 8000 (шпиндель мотора) Выбирайте: 12000 (шпиндель мотора) Выбирайте: 6000 (коробка передач) |
||
| Сила мотора шпинделя (Минута Continueous/30) |
kw | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Емкость журнала инструмента | T | 40 (выбирайте: 60/80/120) | ||
| Тип хвостовика инструмента | BT50 | |||
| Максимальная длина инструмента | mm | 500 | ||
| Максимальный вес инструмента | Kg | 25 | ||
| Максимальный диаметр инструмента (w/oadjacenttools) | mm | Ø115 (Ø270) | ||
| Оборудуйте изменяя время (T-T) | 2 | |||
| Ось X/Y/Z располагая точность | 0,008 | |||
| Точность повторимости оси X/Y/Z | 0,005 | |||
| Регулятор CNC | FANUC 3li | |||
| Размеры машины (LXWXH) | mm | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| Вес машины | Kg | 15000 | 14000 | 15000 |
Образец Workpiece
