Сверхмощный горизонтальный CNC подвергая паллет механической обработке двойника MDH65
Подробная информация о продукции
| Название продукта: | Центр паллетов двойника MDH65 горизонтальный подвергая механической обработке | Размер Worktable: | 630×630 mm |
|---|---|---|---|
| Но. паллета: | 2 | Нагрузка Max.table: | 1300kg |
| Расстояние от поверхности таблицы к центру шпинделя: | 80-980mm | Расстояние от носа шпинделя, который нужно поставить на обсуждение: | 200~1100mm |
| Перемещение X/Y/Z: | 1050/900/900 mm | L×W×H: | 5145*3342*3355mm |
| Выделить |
Горизонтальный подвергать механической обработке CNC MDH65,Подвергать механической обработке CNC двойного паллета горизонтальный |
||
Описание продукта

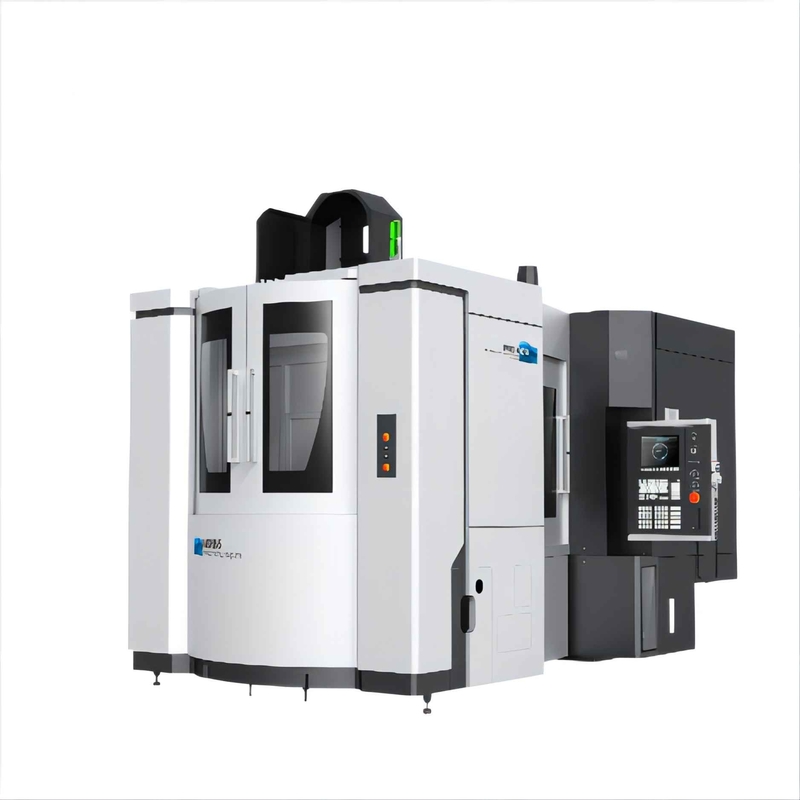

Центр сверхмощных двойных паллетов машины MDH65 Китая горизонтальный подвергая механической обработке
Характеристики продукта

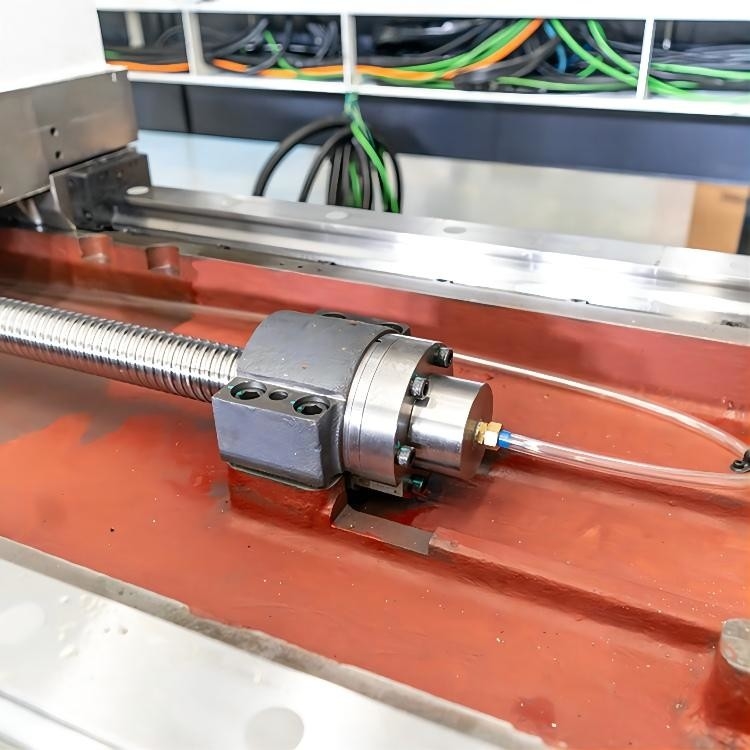

(1) высокая точность -- винт механического инструмента все координаты x, y и z принимает предварительную неубедительную охлаждая технологию, которая эффектно контролирует деформацию жары в процессе механического инструмента обрабатывая и улучшает подвергая механической обработке точность механического инструмента. К тому же, механический инструмент имеет функцию компенсации влияния температуры. Датчик температуры установлен в основное положение тела машины, и точность механического инструмента осуществлена путем анализировать и компенсировать координированное положение системы CNC.

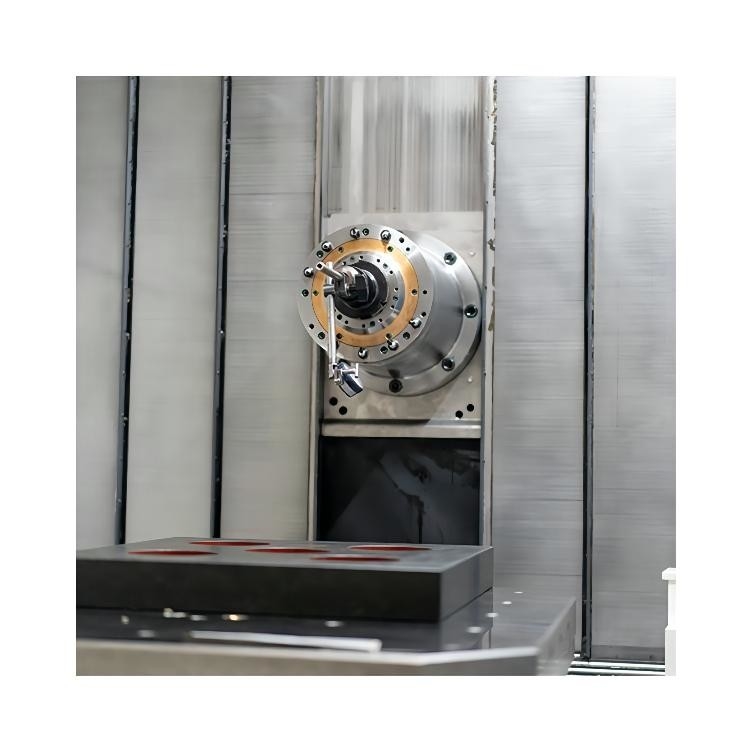

(2) высокоскоростной -- шпиндель машины принимает моторизованную структуру шпинделя, с максимальной скоростью 12000rpm и внутренних двухскоростных изменений, которое могут соотвествовать низкоскоростного вырезывания и высокоскоростного подвергать механической обработке; X, y, польз проводника z 3 проводник завальцовки координированных высокий твердый линейный, своя быстроподвижная скорость до 60m/min; Машина принимает механизм инструмента рычага изменяя (время инструмента изменяя: 2 секунды). Вышеуказанные параметры в отечественном ведущем уровне и международном предварительном уровне.
(3) высокая ригидность - основная часть механического инструмента совсем сделана отливки песка смолы, тело кровати объединенная отливка, и столбец, таблица скольжения и движение верстака на ем. Манипулятор хранения таблицы и ножа обменом зафиксирован на теле кровати для обеспечения общей ригидности механического инструмента. К тому же, структура механического инструмента более разумный сквозной анализ конечного элемента в процессе проектирования.
| Стандартные конфигурации | Опционные конфигурации |
| • Двухскоростный внутренний шпиндель передачи | •ЯРКИЙ turntable CNC |
| • Система охлаждения полости винта | • Распылите охлаждать |
| •Автоматическая система изменения инструмента | •Высокий холодильный агрегат давления |
| • Транспортер обломока винта (обе стороны) | • Прибор шпинделя охлаждая |
| •Система автоматической смазки (шпиндель) | •Механизм управления электрического шкафа термостатический |
| • Твердый выстукивать | • Поднимаясь транспортер обломока |
| •Электрический теплообменный аппарат шкафа | •Скрежеща правитель |
| • Прибор шпинделя охлаждая | •Автоматический прибор выключения M30 |
| •Закрытый защитный чехол | |
| • Система передачи данных RS-232 |
Основные технические параметры
| Модель продукта | Блок | MDH65 | MDH65A | MDH80S |
| Размер Worktable (L*W) | mm | 630X630 | 630X630 | 800X800 |
| Паллет No.of | 2 | Одиночная таблица | 2 | |
| Тип таблицы | ИТ выбирает: ЯРКИЙ | |||
| Индицирование таблицы | ИТ (1° X360°) ЯРКИЙ (0.001° X360°) |
|||
| Таблица индексируя время | S | 1,7 (90°) | ||
| Время паллета изменяя | S | 12 | — | 12 |
| Максимальная нагрузка таблицы | Kg | 1300 | ||
| Перемещение X/Y/Z-axis | mm | 1050/900/900 | 1050/900/800 | |
| Тип пути проводника оси X/Y/Z | Линейный guideway ролика | |||
| Расстояние от поверхности таблицы к центру шпинделя | mm | 80-980 | ||
| Расстояние от носа шпинделя, который нужно поставить на обсуждение | mm | 200-1100 | 300-1100 | |
| Быстрая траверза оси X/Y/Z | m/min | 54 | ||
| Резать скорость подачи | 1-20000 | |||
| Конусность шпинделя | No.50 (7:24) | |||
| Максимальная скорость шпинделя | rpm | 8000 (шпиндель мотора) Выбирайте: 12000 (шпиндель мотора) Выбирайте: 6000 (коробка передач) |
||
| Сила мотора шпинделя (Минута Continueous/30) |
kw | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Емкость журнала инструмента | T | 40 (выбирайте: 60/80/120) | ||
| Тип хвостовика инструмента | BT50 | |||
| Максимальная длина инструмента | mm | 500 | ||
| Максимальный вес инструмента | Kg | 25 | ||
| Максимальный диаметр инструмента (w/oadjacenttools) | mm | Ø115 (Ø270) | ||
| Оборудуйте изменяя время (T-T) | 2 | |||
| Ось X/Y/Z располагая точность | 0,01 | |||
| Точность повторимости оси X/Y/Z | 0,006 | |||
| Регулятор CNC | FANUC 3li | |||
| Размеры машины (LXWXH) | mm | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| Вес машины | Kg | 18000 | 16500 | 18000 |
Образец Workpiece
