Место происхождения:
Китай
Сертификация:
ISO certification
Номер модели:
MDH80S

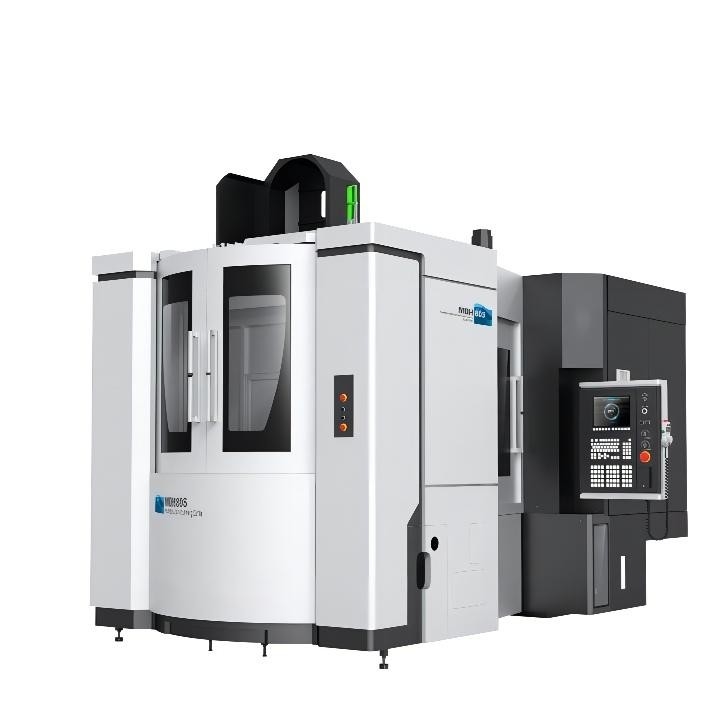

Паллетов подвергая механической обработке центров MDH80S центр автоматических высокоскоростных двойных горизонтальный подвергая механической обработке
Представление продукта
Центр серии MDH горизонтальный подвергая механической обработке центр высокой эффективности и точности горизонтальный подвергая механической обработке начатый и произведенный нашей компанией. Он широко использован в частях, частях тела, частях раковины, в форме особенн частях обрабатывая, и части могут быть зажатые автоматически законченными процесс мульти-шага, который 4-встали на сторону филировать, бурить, сверлить, расширять, reaming, и выстукивать.
| Стандартные конфигурации | Опционные конфигурации |
| • Двухскоростный внутренний шпиндель передачи | •ЯРКИЙ turntable CNC |
| • Система охлаждения полости винта | • Распылите охлаждать |
| •Автоматическая система изменения инструмента | •Высокий холодильный агрегат давления |
| • Транспортер обломока винта (обе стороны) | • Прибор шпинделя охлаждая |
| •Система автоматической смазки (шпиндель) | •Механизм управления электрического шкафа термостатический |
| • Твердый выстукивать | • Поднимаясь транспортер обломока |
| •Электрический теплообменный аппарат шкафа | •Скрежеща правитель |
| • Прибор шпинделя охлаждая | •Автоматический прибор выключения M30 |
| •Закрытый защитный чехол | |
| • Система передачи данных RS-232 |
Основные технические параметры
| Модель продукта | Блок | MDH65 | MDH65A | MDH80S |
| Размер Worktable (L*W) | mm | 630X630 | 630X630 | 800X800 |
| Паллет No.of | 2 | Одиночная таблица | 2 | |
| Тип таблицы | ИТ выбирает: ЯРКИЙ | |||
| Индицирование таблицы | ИТ (1° X360°) ЯРКИЙ (0.001° X360°) |
|||
| Таблица индексируя время | S | 1,7 (90°) | ||
| Время паллета изменяя | S | 12 | — | 12 |
| Максимальная нагрузка таблицы | Kg | 1300 | ||
| Перемещение X/Y/Z-axis | mm | 1050/900/900 | 1050/900/800 | |
| Тип пути проводника оси X/Y/Z | Линейный guideway ролика | |||
| Расстояние от поверхности таблицы к центру шпинделя | mm | 80-980 | ||
| Расстояние от носа шпинделя, который нужно поставить на обсуждение | mm | 200-1100 | 300-1100 | |
| Быстрая траверза оси X/Y/Z | m/min | 54 | ||
| Резать скорость подачи | 1-20000 | |||
| Конусность шпинделя | No.50 (7:24) | |||
| Максимальная скорость шпинделя | rpm | 8000 (шпиндель мотора) Выбирайте: 12000 (шпиндель мотора) Выбирайте: 6000 (коробка передач) |
||
| Сила мотора шпинделя (Минута Continueous/30) |
kw | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Емкость журнала инструмента | T | 40 (выбирайте: 60/80/120) | ||
| Тип хвостовика инструмента | BT50 | |||
| Максимальная длина инструмента | mm | 500 | ||
| Максимальный вес инструмента | Kg | 25 | ||
| Максимальный диаметр инструмента (w/oadjacenttools) | mm | Ø115 (Ø270) | ||
| Оборудуйте изменяя время (T-T) | 2 | |||
| Ось X/Y/Z располагая точность | 0,01 | |||
| Точность повторимости оси X/Y/Z | 0,006 | |||
| Регулятор CNC | FANUC 3li | |||
| Размеры машины (LXWXH) | mm | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| Вес машины | Kg | 18000 | 16500 | 18000 |
Характеристики продукта
(1) высокая точность -- винт механического инструмента все координаты x, y и z принимает предварительную неубедительную охлаждая технологию, которая эффектно контролирует деформацию жары в процессе механического инструмента обрабатывая и улучшает подвергая механической обработке точность механического инструмента. К тому же, механический инструмент имеет функцию компенсации влияния температуры. Датчик температуры установлен в основное положение тела машины, и точность механического инструмента осуществлена путем анализировать и компенсировать координированное положение системы CNC.
(2) высокоскоростной -- шпиндель машины принимает моторизованную структуру шпинделя, с максимальной скоростью 12000rpm и внутренних двухскоростных изменений, которое могут соотвествовать низкоскоростного вырезывания и высокоскоростного подвергать механической обработке; X, y, польз проводника z 3 проводник завальцовки координированных высокий твердый линейный, своя быстроподвижная скорость до 60m/min; Машина принимает механизм инструмента рычага изменяя (время инструмента изменяя: 2 секунды). Вышеуказанные параметры в отечественном ведущем уровне и международном предварительном уровне.
(3) высокая ригидность - основная часть механического инструмента совсем сделана отливки песка смолы, тело кровати объединенная отливка, и столбец, таблица скольжения и движение верстака на ем. Манипулятор хранения таблицы и ножа обменом зафиксирован на теле кровати для обеспечения общей ригидности механического инструмента. К тому же, структура механического инструмента более разумный сквозной анализ конечного элемента в процессе проектирования.
Выставка
вопросы и ответы
1. Можем мы оплатить L/C или другими?
Да, вы можете сделать оплату T/T, L/C etc.
2. Что ваши условия оплаты?
первый взнос 30% после контракта, и оплата 70% перед пересылкой, Meanwhite его можно обсудить согласно вашей ситуации.
3. Что ваш срок поставки?
Доставка зависит от различных машин с различными конфигурациями. Пожалуйста свяжитесь мы для того чтобы подтвердить его внутри запас или нет.
4. Вы имеете сертификат CE?
Да, мы имеем аттестацию CE, качество машины гарантированы.
5. Что период гарантии?
Период гарантии через общие 12 месяца после даты B/L. Во время периода гарантии, мы обеспечим свободные запасные части (EXW) поврежденные которые легкие.
6. Можете вы отправить инженеру обслуживания в нашу компанию?
Когда машина приезжает назначение, мы своевременные отправляем инженерам обслуживания для установки машины согласно расписанию покупателя, покупатель принесем все расходы.
