Место происхождения:
Китай
Сертификация:
ISO certification
Номер модели:
MDH80

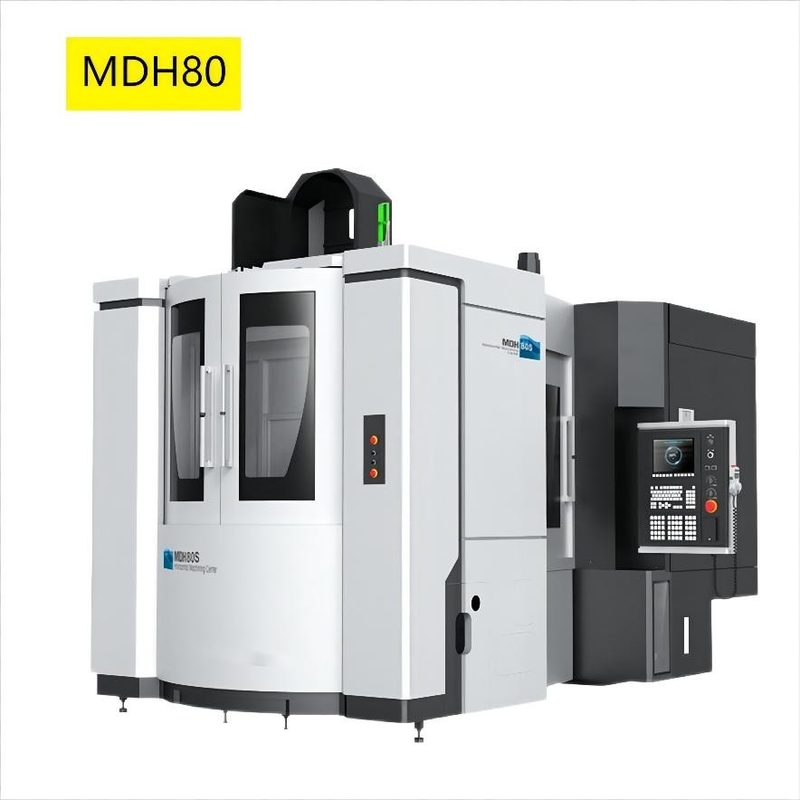

Центр подвергая механической обработке центра паллетов двойника MDH80 горизонтальный сверхмощный автоматический подвергая механической обработке
Представление продукта
Этот токарный станок широко использован в обработке частей коробки, частей раковины, частей диска, в форме особенн частей в войсках, космических,
автомобиль, прессформа, производство машинного оборудования и другие индустрии. Части могут автоматически завершить филировать и бурить 4 сторон после одной зажимая. Сверлить, расширять, reaming и выстукивать. Оно имеет преимущества высокой степени автоматизации, сильной надежности, простой деятельности, удобства и приятности, красивого и великодушного общего возникновения, и высокой степени механической и электрической интеграции.
Характеристики продукта
(1) высокая точность -- винт механического инструмента все координаты x, y и z принимает предварительную неубедительную охлаждая технологию, которая эффектно контролирует деформацию жары в процессе механического инструмента обрабатывая и улучшает подвергая механической обработке точность механического инструмента. К тому же, механический инструмент имеет функцию компенсации влияния температуры. Датчик температуры установлен в основное положение тела машины, и точность механического инструмента осуществлена путем анализировать и компенсировать координированное положение системы CNC.
(2) высокоскоростной -- шпиндель машины принимает моторизованную структуру шпинделя, с максимальной скоростью 12000rpm и внутренних двухскоростных изменений, которое могут соотвествовать низкоскоростного вырезывания и высокоскоростного подвергать механической обработке; X, y, польз проводника z 3 проводник завальцовки координированных высокий твердый линейный, своя быстроподвижная скорость до 60m/min; Машина принимает механизм инструмента рычага изменяя (время инструмента изменяя: 2 секунды). Вышеуказанные параметры в отечественном ведущем уровне и международном предварительном уровне.
(3) высокая ригидность - основная часть механического инструмента совсем сделана отливки песка смолы, тело кровати объединенная отливка, и столбец, таблица скольжения и движение верстака на ем. Манипулятор хранения таблицы и ножа обменом зафиксирован на теле кровати для обеспечения общей ригидности механического инструмента. К тому же, структура механического инструмента более разумный сквозной анализ конечного элемента в процессе проектирования.
| Стандартные конфигурации | Опционные конфигурации |
| • Двухскоростный внутренний шпиндель передачи | •ЯРКИЙ turntable CNC |
| • Система охлаждения полости винта | • Распылите охлаждать |
| •Автоматическая система изменения инструмента | •Высокий холодильный агрегат давления |
| • Транспортер обломока винта (обе стороны) | • Прибор шпинделя охлаждая |
| •Система автоматической смазки (шпиндель) | •Механизм управления электрического шкафа термостатический |
| • Твердый выстукивать | • Поднимаясь транспортер обломока |
| •Электрический теплообменный аппарат шкафа | •Скрежеща правитель |
| • Прибор шпинделя охлаждая | •Автоматический прибор выключения M30 |
| •Закрытый защитный чехол | |
| • Система передачи данных RS-232 |
Основные технические параметры
| Модель продукта | Блок | MDH80 | MDH80A | MDH100S | MDH125 |
| Размер Worktable (L*W) | mm | 800X800 | 800X800 | 1000X1000 | 1250X1250 |
| Паллет No.of | 2 | Одиночная таблица | 2 | 2 | |
| Тип таблицы | ИТ выбирает: ЯРКИЙ | ИТ выбирает: ЯРКИЙ | |||
| Индицирование таблицы | ИТ (1° X360°) ЯРКИЙ (0.001° X360°) |
ИТ (1° X360°) ЯРКИЙ (0.001° X360°) |
|||
| Таблица индексируя время | S | 4,5 (90°) | 5 (90°) | ||
| Время паллета изменяя | S | 12,5 | — | 12,5 | 35 |
| Максимальная нагрузка таблицы | Kg | 2000 | 3000 | ||
| Перемещение X/Y/Z-axis | mm | 1400/1100/1050 | 1400/1100/1000 | 1700/1400/1240 | |
| Тип пути проводника оси X/Y/Z | Линейный guideway ролика | Линейный guideway ролика | |||
| Расстояние от поверхности таблицы к центру шпинделя | mm | 80-1180 | 70-1470 | ||
| Расстояние от носа шпинделя, который нужно поставить на обсуждение | mm | 200-1250 | 250-1250 | 360-1600 | |
| Быстрая траверза оси X/Y/Z | m/min | 45 | 45 | ||
| Резать скорость подачи | 1-20000 | 1-20000 | |||
| Конусность шпинделя | No.50 (7:24) | No.50 (7:24) | |||
| Максимальная скорость шпинделя | rpm | 8000 (шпиндель мотора) Выбирайте: 12000 (шпиндель мотора) Выбирайте: 4000 (①коробка передач) Выбирайте: 4000 (②коробка передач) |
6000 (шпиндель мотора) Выбирайте: 8000,12000 (шпиндель мотора) Выбирайте: 6000 (коробка передач) |
||
| Сила мотора шпинделя (Минута Continueous/30) |
kw | 8000rpm: 25/30 12000rpm: 25/30 ①4000rpm: 22/26 ②4000rpm: 30/37 |
6000rpm: 37/45 8000rpm: 25/30 12000rpm: 25/30 6000rpm: 22/26 |
||
| Емкость журнала инструмента | T | 40 (выбирайте: 60/80/120) | 40 (выбирайте: 60/80) | ||
| Тип хвостовика инструмента | BT50 | BT50 | |||
| Максимальная длина инструмента | mm | 500 | 500 | ||
| Максимальный вес инструмента | Kg | 25 | 25 | ||
| Максимальный диаметр инструмента (w/oadjacenttools) | mm | Ø115 (Ø270) | Ø115 (Ø270) | ||
| Оборудуйте изменяя время (T-T) | 2,5 | 2,5 | |||
| Ось X/Y/Z располагая точность | 0,01 | X: 0,015 y: 0,012 z: 0,012 | |||
| Точность повторимости оси X/Y/Z | 0,006 | X: 0,007 y: 0,007 z: 0,007 | |||
| Регулятор CNC | FANUC 3li | FANUC 3li | |||
| Размеры машины (LXWXH) | mm | 6153X3717X3827 | 5393X3682X3827 | 6153X3717X3827 | 8075X6087X3702 |
| Вес машины | Kg | 24000 | 21000 | 24500 | 32500 |
