Место происхождения:
Китай
Сертификация:
ISO certification
Номер модели:
MDH80A

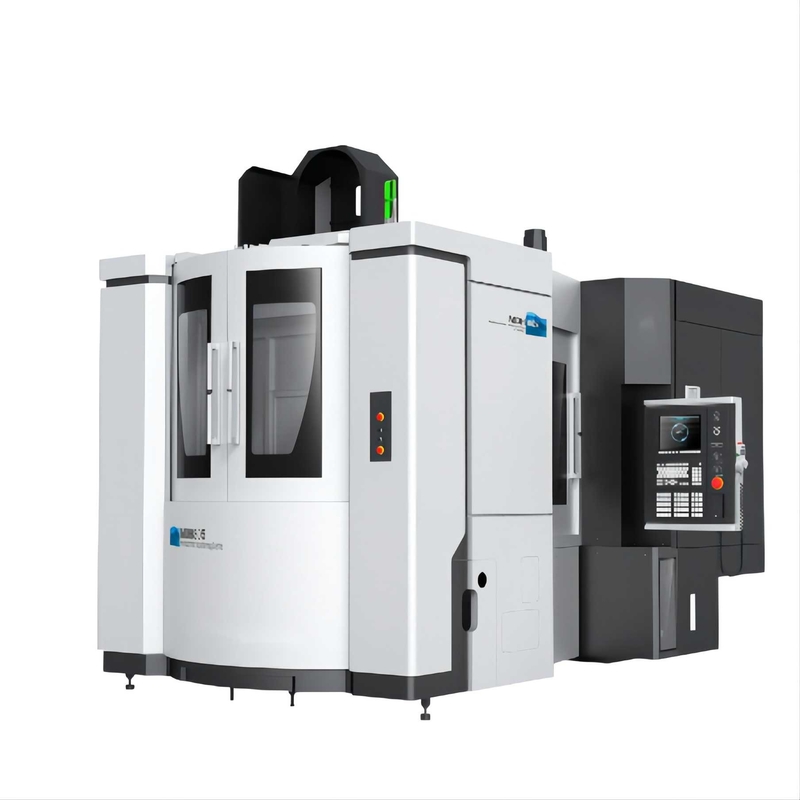

Высокая эффективность одиночной таблицы MDH80A горизонтальная подвергая механической обработке разбивочная сверхмощная
Представление продукта
Горизонтальный подвергая механической обработке центр один из горизонтальных подвергая механической обработке центров начатых и произведенных нашей компанией. Этот механический инструмент широко использован в обработке частей коробки, частей раковины, частей диска, и в форме особенн частей в производстве машинного оборудования и других индустриях. Части зажаты в одном времени. Оно может автоматически выполнить обработку мульти-процесса филировать, бурить, сверлить, расширять, reaming, и выстукивать 4 сторон.
| Стандартные конфигурации | Опционные конфигурации |
| • Двухскоростный внутренний шпиндель передачи | •ЯРКИЙ turntable CNC |
| • Система охлаждения полости винта | • Распылите охлаждать |
| •Автоматическая система изменения инструмента | •Высокий холодильный агрегат давления |
| • Транспортер обломока винта (обе стороны) | • Прибор шпинделя охлаждая |
| •Система автоматической смазки (шпиндель) | •Механизм управления электрического шкафа термостатический |
| • Твердый выстукивать | • Поднимаясь транспортер обломока |
| •Электрический теплообменный аппарат шкафа | •Скрежеща правитель |
| • Прибор шпинделя охлаждая | •Автоматический прибор выключения M30 |
| •Закрытый защитный чехол | |
| • Система передачи данных RS-232 |
Основные технические параметры
| Модель продукта | Блок | MDH80 | MDH80A | MDH100S | MDH125 |
| Размер Worktable (L*W) | mm | 800X800 | 800X800 | 1000X1000 | 1250X1250 |
| Паллет No.of | 2 | Одиночная таблица | 2 | 2 | |
| Тип таблицы | ИТ выбирает: ЯРКИЙ | ИТ выбирает: ЯРКИЙ | |||
| Индицирование таблицы | ИТ (1° X360°) ЯРКИЙ (0.001° X360°) |
ИТ (1° X360°) ЯРКИЙ (0.001° X360°) |
|||
| Таблица индексируя время | S | 4,5 (90°) | 5 (90°) | ||
| Время паллета изменяя | S | 12,5 | — | 12,5 | 35 |
| Максимальная нагрузка таблицы | Kg | 2000 | 3000 | ||
| Перемещение X/Y/Z-axis | mm | 1400/1100/1050 | 1400/1100/1000 | 1700/1400/1240 | |
| Тип пути проводника оси X/Y/Z | Линейный guideway ролика | Линейный guideway ролика | |||
| Расстояние от поверхности таблицы к центру шпинделя | mm | 80-1180 | 70-1470 | ||
| Расстояние от носа шпинделя, который нужно поставить на обсуждение | mm | 200-1250 | 250-1250 | 360-1600 | |
| Быстрая траверза оси X/Y/Z | m/min | 45 | 45 | ||
| Резать скорость подачи | 1-20000 | 1-20000 | |||
| Конусность шпинделя | No.50 (7:24) | No.50 (7:24) | |||
| Максимальная скорость шпинделя | rpm | 8000 (шпиндель мотора) Выбирайте: 12000 (шпиндель мотора) Выбирайте: 4000 (①коробка передач) Выбирайте: 4000 (②коробка передач) |
6000 (шпиндель мотора) Выбирайте: 8000,12000 (шпиндель мотора) Выбирайте: 6000 (коробка передач) |
||
| Сила мотора шпинделя (Минута Continueous/30) |
kw | 8000rpm: 25/30 12000rpm: 25/30 ①4000rpm: 22/26 ②4000rpm: 30/37 |
6000rpm: 37/45 8000rpm: 25/30 12000rpm: 25/30 6000rpm: 22/26 |
||
| Емкость журнала инструмента | T | 40 (выбирайте: 60/80/120) | 40 (выбирайте: 60/80) | ||
| Тип хвостовика инструмента | BT50 | BT50 | |||
| Максимальная длина инструмента | mm | 500 | 500 | ||
| Максимальный вес инструмента | Kg | 25 | 25 | ||
| Максимальный диаметр инструмента (w/oadjacenttools) | mm | Ø115 (Ø270) | Ø115 (Ø270) | ||
| Оборудуйте изменяя время (T-T) | 2,5 | 2,5 | |||
| Ось X/Y/Z располагая точность | 0,01 | X: 0,015 y: 0,012 z: 0,012 | |||
| Точность повторимости оси X/Y/Z | 0,006 | X: 0,007 y: 0,007 z: 0,007 | |||
| Регулятор CNC | FANUC 3li | FANUC 3li | |||
| Размеры машины (LXWXH) | mm | 6153X3717X3827 | 5393X3682X3827 | 6153X3717X3827 | 8075X6087X3702 |
| Вес машины | Kg | 24000 | 21000 | 24500 | 32500 |
Образец Workpiece
