Место происхождения:
Китай
Фирменное наименование:
HD M&E
Сертификация:
ISO certification
Номер модели:
TX20-2 TX20-3

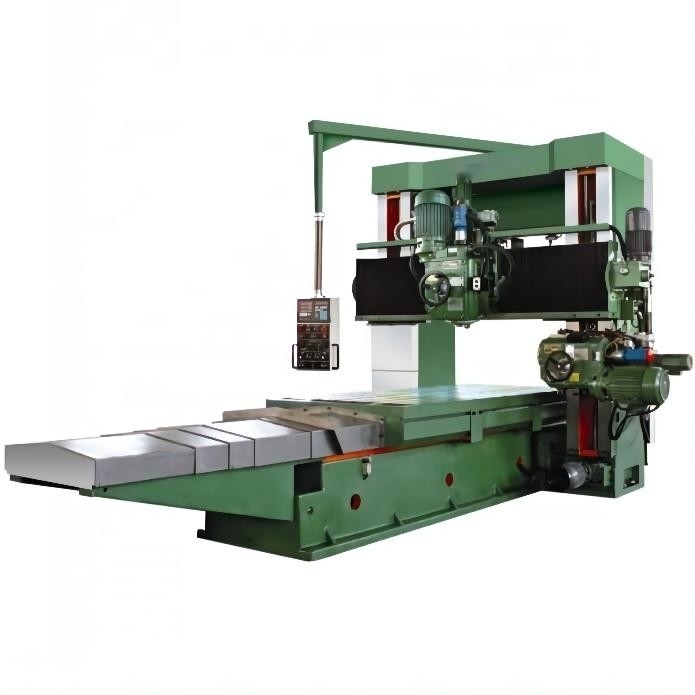

Филировальная машина портала луча TX20-2 TX20-3 двигая для продажи
1. Филировальная машина луча портала серии TX20 двигая новое поколение механических инструментов точности подвергая механической обработке, соответствующее для обработки железистого металла, цветного металла и некоторого неметаллического материального workpiece высокоскоростного стального инструмента карбида. Может завершить самолет, повсюду процессы поверхностного, склонного самолета, стороны, паза, расточки, сверлить и другого филировать обработка.
2. Все механические инструменты брошены, обработаны и собраны нашей компанией. Бросая материал высококачественное литое железо HT250, которое было обработано термической обработкой, вибрацией и вторичной обработкой времени для того чтобы исключить внутренний стресс отливки. Кровать, столбец и ведущий брус луча superaudio гася обработку.
Основные технические параметры
| Спецификации машины | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| Разбивочное расстояние ведущего бруса | mm | 500 | 600 | 700 | 800 |
| Максимальная подвергая механической обработке длина | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Максимальная подвергая механической обработке ширина | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Максимальная подвергая механической обработке высота | mm | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Длина Worktable | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Ширина Worktable | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Максимальный вес workpiece | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Скорость движения Worktable | mm/min | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых |
| Сила главного мотора | kw | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Сила шпинделя | kw | 7,5 | 7,5 | 7,5 | 7,5 |
| Вес машины | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Общий размер (LxWxH) | mm |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |

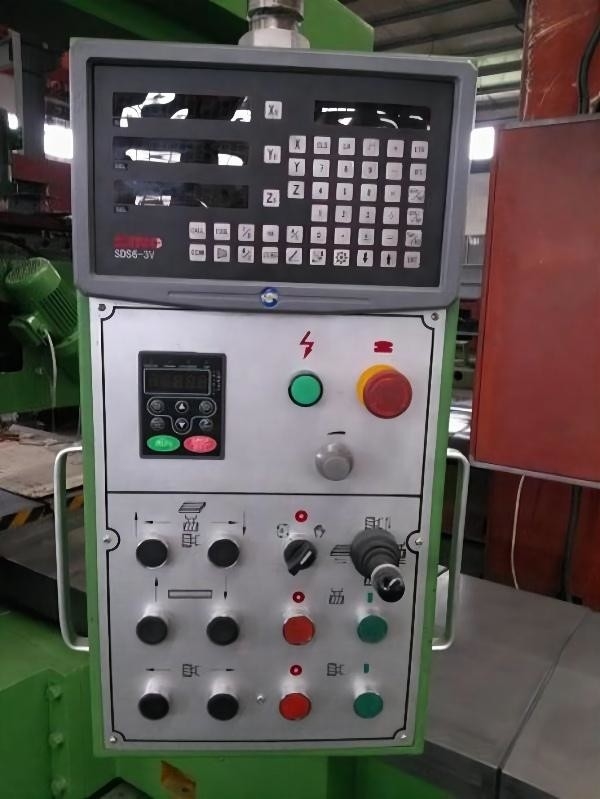

| Цифровой дисплей | Опционный | Опционный | Опционный | Опционный | |
| Спецификации машины | TX20-4 | TX20-5 | TX20-6 | |
| Разбивочное расстояние ведущего бруса | mm | 900 | 1000 | 1200 |
| Максимальная подвергая механической обработке длина | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| Максимальная подвергая механической обработке ширина | mm | 2000-2500 | 2000-2500 | 2000-2500 |
| Максимальная подвергая механической обработке высота | mm | 1500 | 1500 | 1500, 1800 |
| Длина Worktable | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| Ширина Worktable | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| Максимальный вес workpiece | t | 8,9 | 10,11 | 10,12 |
| Скорость движения Worktable | mm/min | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых |
| Сила главного мотора | kw | 13 | 15 | 18,5 |
| Сила шпинделя | kw | 11 | 15 | 15 |
| Вес машины | t | 29-36 | 35-43 | 41-53 |
| Общий размер (LxWxH) | mm | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| Цифровой дисплей | Опционный | Опционный | Опционный | |
Стандартные конфигурации
вертикальная филируя голова 1.One
2. Одна голова стороны филируя (опционная между левым и правым)
экран плиты 3.Steel тела кровати
4.Bebar, тип экран органа столбца
Особенные приложения
голова угла 1,90 градусов филируя
2. Пневматический замок инструмента
Упаковка & доставка
Отправьте запрос непосредственно нам
