Место происхождения:
Китай
Фирменное наименование:
HD M&E
Сертификация:
ISO certification
Номер модели:
TX20-4 TX20-5

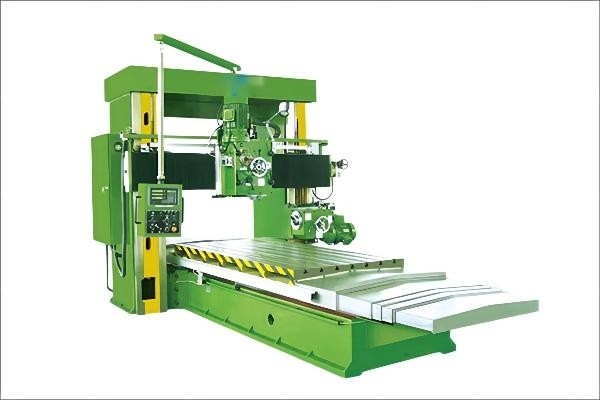

Филировальная машина портала луча TX20-4 TX20-5 двигая для продажи
1. Филировальная машина луча портала серии TX20 двигая новое поколение механических инструментов точности подвергая механической обработке, соответствующее для высокоскоростного стального инструмента карбида на железистых металле, цветном металле и части неметаллической обработки материала workpiece. Может завершить самолет, повсюду поверхностные, склонные процессы поверхности, стороны, класса паза, расточки, сверлить и другого филировать процесса.
2. Вид передачи worktable: Тип привод worktable, привод t винта руководства системой сервопривода AC для того чтобы осуществить stepless регулируемую работая скорость.
3. Все механические инструменты брошены, обработанный, собранный нашей компанией. Бросая материалы качественное литое железо HT250, совсем через термальное, вибрация и вторичная обработка времени, полно исключить внутренний стресс отливки. Тело кровати, столбец и ведущий брус луча супер аудио гасить.
Основные технические параметры
| Спецификации машины | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| Разбивочное расстояние ведущего бруса | mm | 500 | 600 | 700 | 800 |
| Максимальная подвергая механической обработке длина | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Максимальная подвергая механической обработке ширина | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Максимальная подвергая механической обработке высота | mm | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Длина Worktable | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Ширина Worktable | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Максимальный вес workpiece | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Скорость движения Worktable | mm/min | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых |
| Сила главного мотора | kw | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Сила шпинделя | kw | 7,5 | 7,5 | 7,5 | 7,5 |
| Вес машины | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Общий размер (LxWxH) | mm |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |
| Цифровой дисплей | Опционный | Опционный | Опционный | Опционный | |
| Спецификации машины | TX20-4 | TX20-5 | TX20-6 | |
| Разбивочное расстояние ведущего бруса | mm | 900 | 1000 | 1200 |
| Максимальная подвергая механической обработке длина | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| Максимальная подвергая механической обработке ширина | mm | 2000-2500 | 2000-2500 | 2000-2500 |
| Максимальная подвергая механической обработке высота | mm | 1500 | 1500 | 1500, 1800 |
| Длина Worktable | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| Ширина Worktable | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| Максимальный вес workpiece | t | 8,9 | 10,11 | 10,12 |
| Скорость движения Worktable | mm/min | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых |
| Сила главного мотора | kw | 13 | 15 | 18,5 |
| Сила шпинделя | kw | 11 | 15 | 15 |
| Вес машины | t | 29-36 | 35-43 | 41-53 |
| Общий размер (LxWxH) | mm | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| Цифровой дисплей | Опционный | Опционный | Опционный | |
Стандартные конфигурации
1. Одна вертикальная филируя голова
2. Одна голова стороны филируя (опционная между левым и правым)
3. Экран стальной пластины тела кровати
4. Bebar, тип экран органа столбца
Особенные приложения
1. голова угла 90 градусов филируя
2. Пневматический замок инструмента
