Место происхождения:
Китай
Фирменное наименование:
HD M&E
Сертификация:
ISO certification
Номер модели:
TXK20-0 TXK20-1

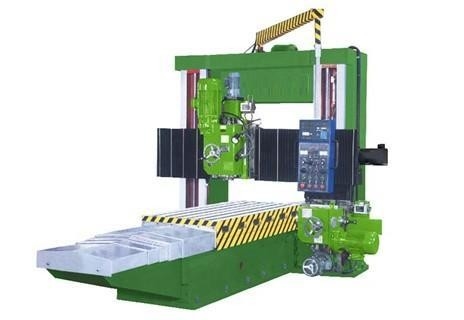

Сверхмощная филировальная машина портала луча CNC TXK20-0 TXK20-1 большая двигая
1. Филировальная машина луча портала CNC серии TXK20 двигая новое поколение механических инструментов CNC точности подвергая механической обработке, соответствующее для высокоскоростного стального инструмента карбида на железистых металле, цветном металле и части неметаллической обработки материала workpiece. Может завершить самолет, повсюду поверхностные, склонные процессы поверхности, стороны, класса паза, расточки, сверлить и другого филировать процесса.

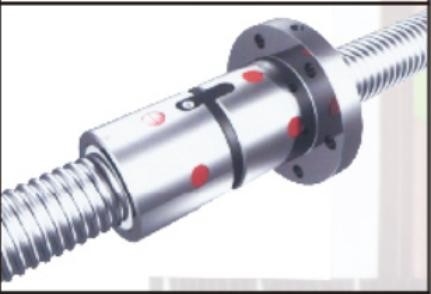

2. Вид передачи worktable: привод винта шарика верстака, управляемый системой сервопривода AC для того чтобы достигнуть stepless регулировки работая скорости и располагать, и повторить располагать точность
3. Запирать луча: Луч серии TXK20 механически автоматически заперт и осуществляет цепной контроль с подниматься луча.
4. Привод винта шарика 2-оси головы филировать конца управляется системой сервопривода AC для того чтобы достигнуть stepless регулировки работая скорости и располагать, и точностью повторенный располагать
5. Бортовое филируя количество питания головы филируя stepless регулируемые.
6. Все механические инструменты брошены, обработанный, собранный нашей компанией. Бросая материалы качественное литое железо HT250, совсем через термальное, вибрация и вторичная обработка времени, полно исключить внутренний стресс отливки. Тело кровати, столбец и ведущий брус луча супер аудио гасить.
Основные технические параметры
| Спецификации машины | TXK20-0 | TXK20-1 | TXK20-2 | TXK20-3 | |
| Разбивочное расстояние ведущего бруса | mm | 500 | 600 | 700 | 800 |
| Максимальная подвергая механической обработке длина | mm | 2000-4000 | 2000-6000 | 3000-6000 | 3000-6000 |
| Максимальная подвергая механической обработке ширина | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Максимальная подвергая механической обработке высота | mm | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Длина Worktable | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Ширина Worktable | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Максимальный вес workpiece | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Скорость движения Worktable | mm/min | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых |
| Сила главного мотора | kw | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Сила шпинделя | kw | 7,5 | 7,5 | 7,5 | 7,5 |
| Вес машины | t | 13-16 | 15-25 | 20-32 | 23-36 |

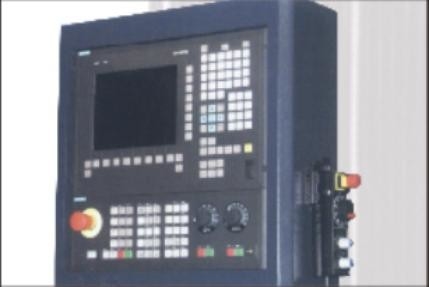

| Система CNC |
Siemens/KND |
Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Цифровой дисплей | Опционный | Опционный | Опционный | Опционный | |
| Спецификации машины | TXK20-4 | TXK20-5 | TXK20-6 | |
| Разбивочное расстояние ведущего бруса | mm | 900 | 1000 | 1200 |
| Максимальная подвергая механической обработке длина | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| Максимальная подвергая механической обработке ширина | mm | 2000-2500 | 2000-2500 | 2000-2500 |
| Максимальная подвергая механической обработке высота | mm | 1500 | 1500 | 1500, 1800 |
| Длина Worktable | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| Ширина Worktable | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| Максимальный вес workpiece | t | 8,9 | 10,11 | 10,12 |
| Скорость движения Worktable | mm/min | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых | 30-4000 stepless регулируемых |
| Сила главного мотора | kw | 13 | 15 | 18,5 |
| Сила шпинделя | kw | 11 | 15 | 15 |
| Вес машины | t | 29-36 | 35-43 | 41-53 |
| Система CNC | Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Цифровой дисплей | Опционный | Опционный | Опционный | |
Стандартные конфигурации
вертикальная филируя голова 1.One (трехосный CNC)
2. Одна голова стороны филируя (опционная между левым и правым)
экран плиты 3.Steel тела кровати
4.Bebar, тип экран органа столбца
Особенные приложения
голова угла 1,90 градусов филируя
2. Пневматический замок инструмента
пульсируя маховичок установки инструмента 3.Microelectronic
О нас
Наша компания расположена в Шанхае, самом большом морском порте и экономическом центре в Китае. Мы специализируем в токарном станке CNC, вертикальном подвергая механической обработке центре, горизонтальном подвергая механической обработке центре, центре портала подвергая механической обработке, центре 5-оси подвергая механической обработке, поворот-филируя подвергая механической обработке центре и различных высококачественных машинах CNC. Мы также принимаем миссию продажи механических инструментов с ведущей технологией и высококачественный в Китае к зарубежным странам.
