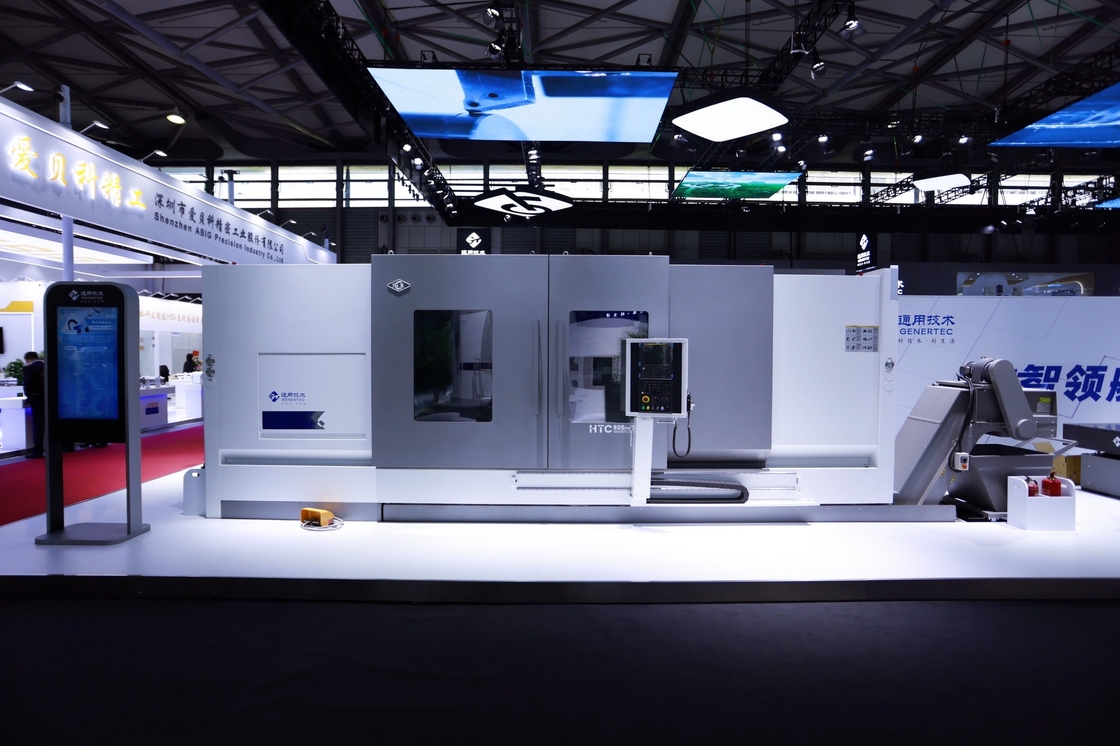

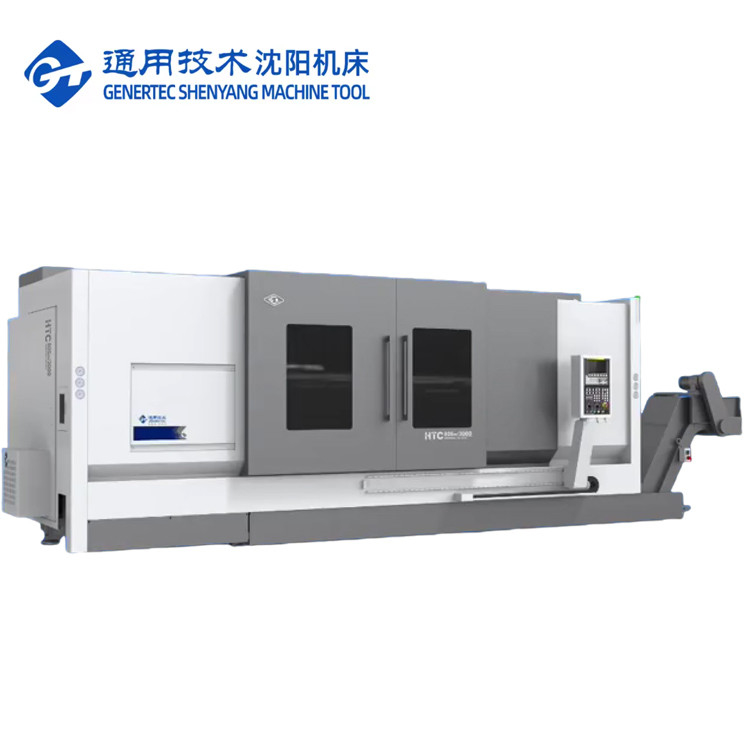

SMTCL Универсальность CNC Свертовой станки HTC63Qm Макс. Свертовый диаметр 600 мм CNC Свертовой центр
Подробная информация о продукции
| Бренд: | SMTCLL | Название продукта: | HTC63Qm ЦПУ-оборот |
|---|---|---|---|
| Макс Свинг на кровати: | Φ700 мм | Максимальный диаметр поворота: | Φ600mm |
| Максимальная длина поворота: | 1000/1500/2000/3000mm | Dia скважины шпинделя: | Φ104 мм |
| Ось движения X/Z: | 320/1100 мм | Сила веретена: | 15/18,5 кВт |
| Скорость шпинделя: | 30-2000 оборотов в минуту | ||
| Выделить |
Горизонтальный центр поворота с помощью ЦСН,Центр обработки CNC по оси C,Горизонтальный центр поворота |
||
Описание продукта
Описание продукта:
Серия горизонтальных поворотных центров HTC-m собирается, проверяется и совершенствуется с использованием передовых технологий производства.Они обладают хорошей производительностью резки и могут удовлетворить потребности в обработке различных вращающихся деталейМашины-инструменты оснащены C-осью, держателем инструментов и т.д., который может реализовать различные методы обработки, такие как повороты, фрезы и бурение.
Серия Qmможет реализовать множество функций обработки, таких как повороты и фрезы, а также иметь большое пространство вращения и диапазон обработки для удовлетворения потребностей инженерных машин и т. Д.
Характеристики продукта:
◆ Высокоэффективный сервоустройственный держатель инструмента
◆ Разделенный сервосток
◆ Высокая скорость движения с двумя осями
◆ Опциональная конфигурация Y-оси для достижения многопоследовательной интегрированной обработки
◆ Технология компенсации ошибок
◆ Количественное определение стандартов процессов
◆ Строгие стандарты проверки
◆ Большое расстояние между спинделями
◆ Противогибающее седло в форме дуги
◆ Небольшая конструкция шпинделя
Быстрая скорость: 30 м/мин.
Сплит серво хвостовой ствол
Двойная фиксированная предварительно натянутая конструкция
винт, тем самым достигая высокой точности и высокой точности стабильности питания станка
Конфигурация оси Y
Высокоточный шаровой винт
Противосгибающее седло
и основной корпус сиденья рассчитан на форму дуги для обеспечения общей жесткости важных компонентов.
Эффективная сервоприводная башня
|
Проект
|
Единица
|
HTC63Qm
|
|
Макс, режу диаграмму.
|
мм
|
Φ600
|
|
Максимальная длина резки
|
мм
|
1000/1500/2000/3000
|
|
Макс. Плыть под кроватью.
|
мм
|
Φ700
|
|
Макс. плавание на слайде.
|
мм
|
Φ600
|
|
Свинцовый
|
|
|
|
Модель спиндового носа
|
|
A2-11
|
|
Передний подшипник с внутренней диаграммой.
|
мм
|
Φ160
|
|
Конькость шпинделя и размер отверстия
|
|
1:20;Φ150
|
|
Диаметр отверстия шпинделя
|
|
Φ104
|
|
Макс. Бар-диа.
|
мм
|
Φ85
|
|
Стандартная диагональ.
|
дюйм
|
12
|
|
Диапазон скоростей шпинда
|
r/min
|
35-2000
|
|
Серия скоростей шпинда
|
|
Механические две передачи
|
|
Максимальный момент вращения шпинделя
|
N·m
|
1350
|
|
Основная выходная мощность двигателя непрерывная/30 мин.
|
КВт
|
15/18.5 (15 мин.)
|
|
Ось X/Z
|
|
|
|
Быстрое движение оси X/Z
|
м/мин
|
15
|
|
Поездка по оси X
|
мм
|
320
|
|
Поездка по оси Z
|
мм
|
1100/1600/2100/3100
|
|
Остров
|
|
|
|
Путешествия хвостовых животных
|
мм
|
900/1400/1900/2900
|
|
Способ привода хвостового состава
|
|
Притяжение седла
|
|
Путешествие хвостового хвоста
|
мм
|
150
|
|
Задние рукава.
|
мм
|
Φ160
|
|
Конический хвостоход конический отверстий
|
Морзе
|
МТ-5
|
|
Башня
|
|
|
|
Тип башни
|
|
Горизонтальная 12-станционная силовая башня
|
|
Высота центра
|
мм
|
125
|
|
Точность повторного позиционирования индексации башни
|
Сек.
|
±1.6
|
|
Размер инструмента
|
мм
|
25х25
|
|
Если можно выбрать инструмент поблизости
|
|
Да, да.
|
|
Интерфейс держателя электроинструмента
|
|
BMT65
|
|
Максимальная мощность бурения
|
мм
|
22х0.2
|
|
Максимальная мощность фрезы
|
мм
|
25х20х40
|
|
Максимальная пропускная способность
|
мм
|
M18×1.5/M36×1
|
|
Прочие
|
|
|
|
Расстояние между центром шпинделя и полом
|
мм
|
1085.5
|
|
Чистая масса инструментальной машины
|
в кг
|
7000/8500/10000/12500
|
|
Общие размеры ((LxWxH)
|
мм
|
3850 × 2450 × 2300
4450×2450×2300
5280×2450×2300
6500 × 2450 × 2300
|
|
Примечание: параметры, приведенные в таблице, предназначены только для справки.
|
||
Внутренний держатель инструмента охлаждения
Способность фрезы с приводом
Модель инструмента: Ф20 квадратное плечо
фрезерная резачка
Состояние охлаждения: охлаждение водой
Материал заготовки: HT200
Модель инструмента: Ф16 свинцовая свертка
Состояние охлаждения: охлаждение водой
Наше обслуживание:
1Все детали должны быть проверены.
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
О нас:
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
