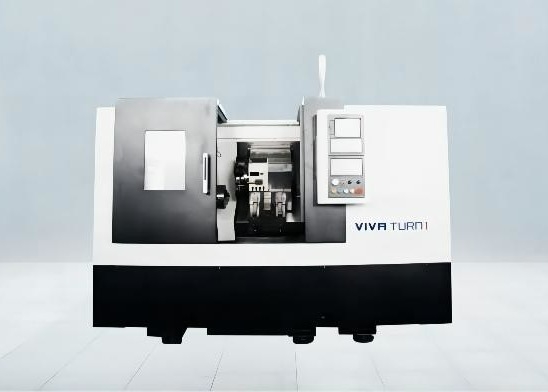

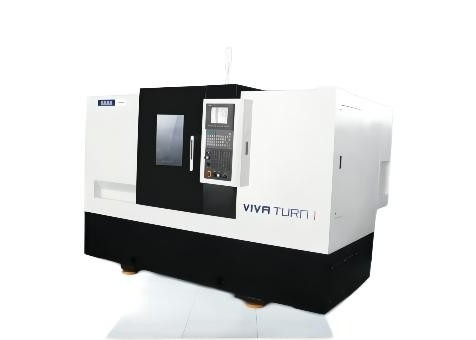

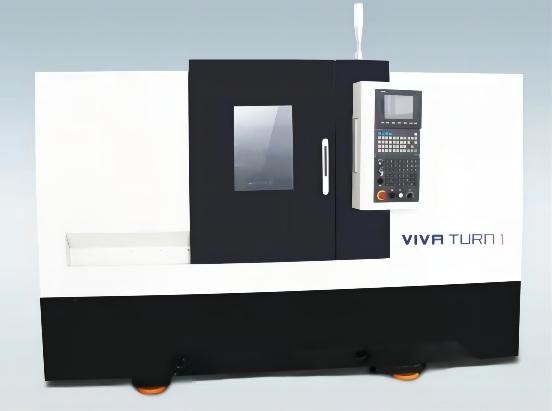

Металлообрабатывающий токарный станок с наклонной станиной с ЧПУ T1/500 TURN для тяжелых условий эксплуатации

Металлообрабатывающий токарный станок с наклонной станиной с ЧПУ T1/500 TURN для тяжелых условий эксплуатации

Токарный станок с наклонной станиной с ЧПУ T1/500

Тяжелая наклонная лежащая станковая машина

Металлообрабатывающий CNC-токарный стан

Место происхождения:

Китай

Фирменное наименование:

HD TECH

Сертификация:

ISO certification

Номер модели:

T1/500

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Название продукта:
Токарный станок CNC кровати скоса
Максимум. длина резки:
500 мм
Максимальный режа диаметр:
300 мм
Максимальн Отбрасывать Диаметр над скольжением:
280 mm
Тип головы шпинделя:
А2-6
Диаметр расточки шпинделя:
ø65
Диапазон скоростей шпинделя:
4500 оборотов/мин
Мощность главного двигателя:
911/КВт
Стандартный тип башенки:
Горизонтальные 8 станций инструментов
Условия оплаты и доставки
Количество мин заказа
1 набор
Цена
Подлежит обсуждению
Упаковывая детали
Деревянный случай, хобот олова, другая мореходная упаковка
Время доставки
30-45 дней
Условия оплаты
T/T, L/C, Western Union
Поставка способности
50 наборов в месяц
Описание продукта

Металлообрабатывающий токарный станок с наклонной станиной с ЧПУ T1/500 TURN для тяжелых условий эксплуатации 0

Описание продукта:

SMTCL горизонтальное наклонное ложе CNC токарный станц HTC30Q CNC центр поворота CNC токарный станц
Новое поколение CNC-токарных станков HTC-H/S оптимизировано с помощью профессионального программного обеспечения для проектирования и анализа, сборки, проверки и улучшения с использованием передовых технологий производства и тестирования.Они имеют хорошую производительность резки и могут соответствовать обработке различных вращающихся частей.
HTC30H(Q) CNC-токарные станки занимают небольшую площадь и подходят для высокоточной обработки различных деталей небольшого размера, эффективно отвечая обработке автомобилей, подшипников, оборудования,медицинская и другая промышленность.

Характеристики продукта:

1Высокая точность

◆ Высокоточные винтовые и направляющие рельсы
◆ высокоточные подшипники
◆ Количественное определение стандартов процессов
◆ Высокоточный линейка решетки
2Высокая эффективность
Применение системного модульного кода
◆ Полная функциональная конфигурация, позволяющая
Интеллектуальная продукция
◆ Высокоэффективная серверная башня
◆ Высокопроизводительный, тяжеломощный режущий шпиндель
3Высокая жесткость
◆ высококачественная литая кровать и т. д.
◆ Ключевые отливки: ложевая коробка с длинным протяжением
◆ Высокая мощность и высокий крутящий момент шпинделя
◆ Высокая жесткость башни инструмента
Подробная информация о продукте:
 Шпиндель высокой жесткости
Структура шпиндового блока с большим протяжением рукава использует импортные двухуровневые цилиндрические роликовые подшипники и угловые контактные шариковые подшипники для композитной поддержки,который повышает жесткость и крутящий момент шпинделя и достигает
превосходные тяжелые эффекты резки шпинделя.

Высокоточный шаровой винт
Он использует высококачественные импортированные C3-класса винт и H-класса рулевой рельс, и напрямую приводится в действие сервомотором для достижения отличных
операционная точность.

Противосгибающее седло
Протяженность проводящей рельсы значительно увеличена, структура системы движения оптимизирована, а основное тело седла постели
разработан в форме дуги для обеспечения общей жесткости важных компонентов.

Быстрая скорость: 30 м/мин.
Сервомотор напрямую соединен с шариковым винтом через сцепление, уменьшая промежуточные связи и достигая
Недостаточная проницаемость: направляющие рельсы X и Z-оси используют импортные линейные направляющие рельсы для обеспечения высокой жесткости, хороших динамических характеристик и точности;увеличить скорость работы и повысить эффективность производства.

Сплит серво хвостовой ствол
Задние части могут быть перемещены в опциональном сервоприводным способом, который может точно контролировать и гибко регулировать задние части
скорость движения и рабочая сила зажима в соответствии с требованиями обработки, что позволяет хвостовой части быстро приближаться к рабочей части и затягиваться без удара,и может предоставлять обратную связь в режиме реального времени о положении затягивания.улучшить
Он использует верхний и нижний разделенный хвостовой материал, что позволяет легко регулировать точность и повышать эффективность технического обслуживания.

Двойная фиксированная предварительно натянутая конструкция
Ось X развивает двойную фиксированную конструкцию опоры и использует предварительно растянутый винт для эффективного компенсирования предварительно растянутой деформации
Он сотрудничает со специальной уплотнительной структурой, чтобы уменьшить повышение температуры винта.
тем самым достигая высокой точности и высокой точности стабильности питания станков

Сервоприводные держатели инструментов
Опциональный держатель инструмента с сервоприводом, высокоточная структура оси С и двунаправленная головка питания
-эффективность интегрированного поворота,
Фрезерная и буровая обработка.

Внутренний держатель инструмента охлаждения
Опциональный внутренний холодный держатель инструмента и водозабор из центра инструмента реализуют эффективное удаление щелочей во время обработки внутренних отверстий и обеспечивают качество обработки

Эффективный сервоинструментатор
Сервоприбородержатель имеет высокую скорость индексации, может быть непрерывно индексирован и может выбрать ближайший инструмент в обоих направлениях.
Башня инструмента движет передвижной зубной пластиной внутри держателя инструмента через редуктор, чтобы реализовать индексацию диска резки.фиксированная зубная плита и передвижная зубная плита гидравлически запертыВнутренняя структура проста, а уровень отказов низкий.


Применение в промышленности:

HTC30Q series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC lathe. Машины-инструменты обладают такими характеристиками, как экономичность, эффективность, энергосбережение, высокая точность позиционирования и простота обслуживания,и является продуктом первоочередного выбора для обработки мелких компонентов в таких отраслях промышленности, как автомобильные машины., оборудования и электроники и т.д.

Металлообрабатывающий токарный станок с наклонной станиной с ЧПУ T1/500 TURN для тяжелых условий эксплуатации 1

Параметры продукта:
Позиции
Объекты
HTC 16H (((Q)
HTC 30H (((Q)
Макс. Снижаю диаграмму.
мм
Φ160
Φ300
Максимальная длина резки
мм
160
500
Макс. Повернись на кровать.
мм
Φ420
Φ420
Макс. Повернись.
мм
Φ160
Φ280
Свинцовый
Модель спиндового носа
-
A2-5
A2-6
Передний подшипник с внутренней диаграммой.
мм
90
100
Конькость шпинделя и размер отверстия

1:20;Φ62
1:20;Φ70
Диаграмма отверстия шпинделя Макс.
мм
Φ56
Φ65
Макс. Бар-диа.
мм
Φ44
Φ50
Стандартная диагональ.
дюйм
6 дюймов
8 дюймов
Диапазон скоростей шпинда
r/min
6000
4500
Максимальный крутящий момент шпинделя
N.m.
72 ((1500 р/мин)
180 ((576 р/мин)
Номинальный крутящий момент шпинда
N.m.
86 ((1500 р/мин)
110 ((769 р/мин)
Основная выходная мощность двигателя непрерывная/30 мин.
КВт
11/13.2
9/11
Ось X/Z
Быстрая скорость по оси X
мм
30
30
Быстрая скорость по оси Z
мм
30
30
Поездка по оси Х
мм
145
160
Поездка по оси Z
мм
205
560
Остров
Путешествия хвостовых животных
мм
300
Способ привода хвостового состава

Притяжение седла
Путешествие хвостового хвоста
мм
100
Задние рукава.
мм
Φ100
Конический хвостоход конический отверстий

MT- 5
Башня инструмента
Форма башни инструмента

8-станционная горизонтальная сервобашня
8-станционная горизонтальная сервобашня
Высота центра
мм
63
80
Точность перемещения устройства держателя инструмента
Сек.
±1.6
±1.6
Если можно выбрать инструмент поблизости
мм
Да, да.
Да, да.
Прочие
Расстояние между центром шпинделя и полом
мм
926
936
Машины
в кг
2600
3500
Общая мощность питания
КВА
23
23
Общие размеры ((LxWxH)
мм
1830×1580×1650
2295×1680×1650
Стандартная конфигурация:
1Система FANUC-0i-TF Plus (5) (серия H/S)
2Система GSK988TA (серия Q)
3"Вертовой винт"
4"Глубокий цилиндр с маслом"
58-станционный сервоинструментальный вагон
Необязательная конфигурация:
1Система Siemens
2"Устройство инструмента"
312-станционный сервоинструментальный вагон
4Измерение заготовки
5Каретка для инструментов
6"Сборник масляного тумана"
7Заднее устройство для удаления микросхем
8"Обнаружение инструмента"
9Пневматические двери.

Наше обслуживание:

Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.

2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
Почему выбирать нас:
◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
О нас:
Металлообрабатывающий токарный станок с наклонной станиной с ЧПУ T1/500 TURN для тяжелых условий эксплуатации 2
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод:
Металлообрабатывающий токарный станок с наклонной станиной с ЧПУ T1/500 TURN для тяжелых условий эксплуатации 3

Часто задаваемые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.
Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
