Точность Programmable поверхностных шлифовальных станков высокая подвергая 5010 AHD механической обработке
Подробная информация о продукции
| Название продукта: | Тип шлифовальный станок седловины MNK-5010AHD/MSI поверхности | Размер Worktable: | 1000x500mm |
|---|---|---|---|
| Емкость Max.load-bearing worktable (включая чашка всасывания): | 500kg | Max.distance от поверхности таблицы к центру шпинделя : | 620mm |
| Размер колеса: | 400× (20-40) ×127 mm | Скорость шпинделя: | 1500rpm/50HZ |
| Шероховатость поверхности обрабатываемого образца: | Μm Ra0.2 | Вес машины чистый: | 5300kg |
| Выделить |
5010 шлифовальных станков поверхности AHD,Поверхностные шлифовальные станки Programmable,Programmable высокая точность меля и подвергая механической обработке |
||
Описание продукта

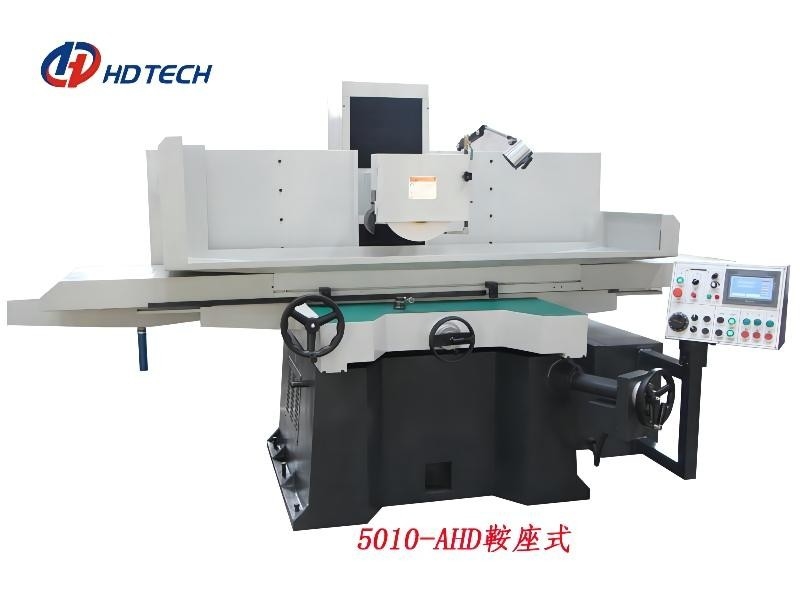

Тип изготовитель седловины MNK-5010AHD/MSI programmable шлифовального станка поверхности
Эта серия главным образом использована для точности меля с высокими меля точностью и финишем. Легкий для того чтобы работать, вертикальный ИМП ульс руки microfeed. Соответствующий для подвергать все виды механической обработке частей и инструментов. Особенно соответствующий для молоть части высокоточным, чистовой отделке или инструменты, и имеют высокую меля эффективность.
Основная особенность
* используя план перекрестной таблицы, структуру столбца и меля голову компактный, чувствительность вертикального питания высока, и гарантирована точность горизонтального ведущего бруса.
* горизонтальное питание worktable принимает пластиковые ведущие брусья, управляемые давлением масла, которое может получить конюшню и непрерывную подачу, поэтому оно может унести молоть чистовой отделки.
* контролируют продольное движение worktable в 2 путях: 1. обычный тип типа управлением передачи и управления передачи сервопривода. Обычную передачу нельзя точно расположить перед и после, и сервопривод может достигнуть точный располагать.
* меля голова принимает высокоточный подшипник с наклонным корпусом, который имеет высокую точность ригидности и вращения.
* механический инструмент принимает полу-закрытую крышку, которая может совершенно покрыть всю рабочую зону, эффективного для предотвращения брызгать опиловок хладоагента и утюга, и может быть соединен с прибором удаления тумана и пыли.
* варианты управлением механического инструмента могут принять японский PLC Мицубиси, SYNTEC Тайваня и немецкую систему управления Сименс, графическая деятельность меню проста, и степень автоматизации высока.
| Деталь | Блок | MNK-5010AHD/MSI | |
| Зона таблицы деятельности | mm | 1000×500 | |
| Зона электромагнитного патрона | mm | 1000×500 | |
| Емкость Max.load-bearing worktable (включая чашка всасывания) | Kg | 500 | |
| Max.distance от поверхности таблицы к центру шпинделя | mm | 620 | |
| Размер колеса | mm | 400× (20-40) ×127 | |
| Скорость шпинделя | (RPM/min) | 50HZ | 1500 |
| Питание Min.vertical абразивного диска | mm | 0,001 | |
| Поперечная скорость питания worktable | (m/min) | 1~24 | |
| Вверх и вниз мотора сервопривода (w) | (W) | 750 | |
| Мотор AHD спереди и сзади общий Мотор сервопривода MSI спереди и сзади |
(W) | Обычный мотор сервопривода 750 мотора 80 | |
| Полный мотор | (Hp×p) | 1/4×2 | |
| Шероховатость поверхности обрабатываемого образца | μm | Ra0.2 | |
| Runout шпинделя радиальный | mm | ≤0.002 | |
| Runout стороны шпинделя | mm | ≤0.002 | |
| Вверх и вниз (ось z) повторите располагать точность | mm | ≤0.002 | |
| Переднее и заднее повторение (Y-osи) располагая точность | mm | AHD/MSI-0.01 | |
| Размер машины (L×W×H) | mm | 3850×2200×2100 | |
| Вес машины чистый | kg | 5300 | |
| Вес брутто машины | kg | 5900 | |
| Ведущий брус и винт | ||
| Ось x: левый и правый | Один v и одного плоского пластикового ведущего бруса | |
| Y-osь: передний и задний | Пластиковый ведущий брус двойное v | |
| Ось z: вверх и вниз | Тип трудный проводник скейтборда | |
| Диаметр/тангаж винта шарика | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Спецификации мотора | ||
| Мотор шпинделя | HXP | 10×4 |
| Гидравлический мотор | HXP | 4×6 |
| Масл-охлаженный мотор | H*P | 1×2 |
| Мотор цистерны с водой | H*P | 1/4 |
