X 400 1000 поверхностных шлифовальных станков высокой точности Programmable mm 4010 AHD MSI
Подробная информация о продукции
| Название продукта: | Тип шлифовальный станок седловины MNK-4010AHD/MSI поверхности | Размер Worktable: | 1000x400mm |
|---|---|---|---|
| Емкость Max.load-bearing worktable (включая чашка всасывания): | 400kg | Max.distance от поверхности таблицы к центру шпинделя : | 620mm |
| Размер колеса: | 400× (20-40) ×127 mm | Скорость шпинделя: | 1500rpm/50HZ |
| Шероховатость поверхности обрабатываемого образца: | Μm Ra0.2 | Вес машины чистый: | 4500kg |
| Выделить |
4010 шлифовальных станков поверхности AHD,шлифовальные станки 1000 X 400 mm поверхностные,Programmable точильщик поверхности высокой точности |
||
Описание продукта

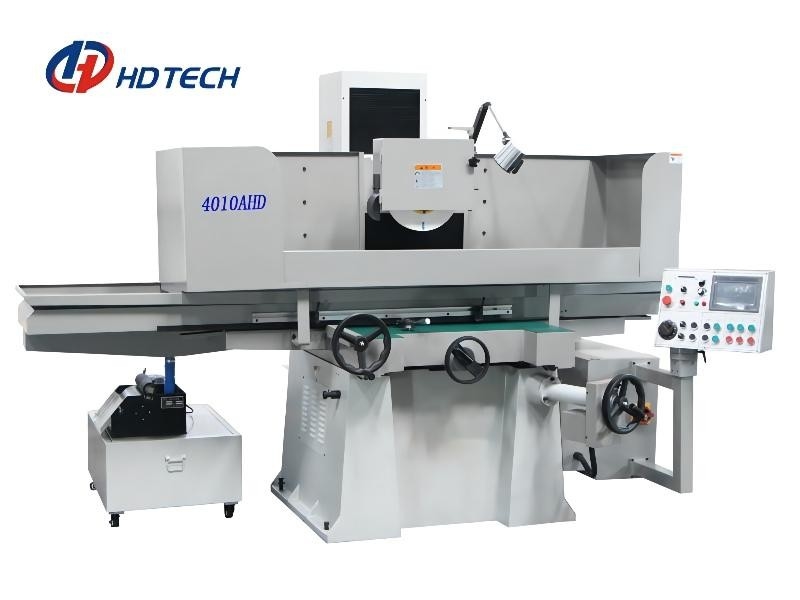

Высокий тип шлифовальный станок седловины точности MNK-4010AHD/MSI programmable поверхности
Главным образом использованный для точности меля, меля точность и финиш очень высоки. Соответствующий для подвергать все виды механической обработке частей и инструментов. Особенно соответствующий для молоть части высокоточным, чистовой отделке или инструменты, и имеют высокую меля эффективность.
Основная особенность
* примите форму плана перекрестной таблицы, столбца и меля главная структура чувствительность компактного, вертикального питания высока, для обеспечения точности поперечного ведущего бруса.
* горизонтальное питание worktable принимает наклеенный пластиковый ведущий брус, управляемый давлением масла, которое может получить ровное и непрерывную подачу, поэтому оно можно grinded с чистовой отделкой.
* контролируют вертикальное движение worktable 2 путями: 1. обычный тип типа управлением привода и управления привода сервопривода. Обычный привод нельзя точно расположить перед и после, но сервопривод может достигнуть точный располагать.
* машина принимает полу-закрытую раковину крышки, которая может совершенно покрыть всю рабочую зону, эффективного для предотвращения брызгать опиловок хладоагента и утюга, и может быть соединена с абсорбцией тумана и прибором удаления пыли.
| Деталь | Блок | MNK-4010AHD/MSI | |
| Зона таблицы деятельности | mm | 1000×400 | |
| Зона электромагнитного патрона | mm | 1000×400 | |
| Емкость Max.load-bearing worktable (включая чашка всасывания) | Kg | 400 | |
| Max.distance от поверхности таблицы к центру шпинделя | mm | 620 | |
| Размер колеса | mm | 400× (20-40) ×127 | |
| Скорость шпинделя | (RPM/min) | 50HZ | 1500 |
| Питание Min.vertical абразивного диска | mm | 0,001 | |
| Поперечная скорость питания worktable | (m/min) | 1~24 | |
| Вверх и вниз мотора сервопривода (w) | (W) | 750 | |
| Мотор AHD спереди и сзади общий Мотор сервопривода MSI спереди и сзади |
(W) | Обычный мотор сервопривода 750 мотора 80 | |
| Полный мотор | (Hp×p) | 1/4×2 | |
| Шероховатость поверхности обрабатываемого образца | μm | Ra0.2 | |
| Runout шпинделя радиальный | mm | ≤0.002 | |
| Runout стороны шпинделя | mm | ≤0.002 | |
| Вверх и вниз (ось z) повторите располагать точность | mm | ≤0.002 | |
| Переднее и заднее повторение (Y-osи) располагая точность | mm | AHD/MSI-0.01 | |
| Размер машины (L×W×H) | mm | 3850×2200×2100 | |
| Вес машины чистый | kg | 4500 | |
| Вес брутто машины | kg | 5450 | |
| Ведущий брус и винт | ||
| Ось x: левый и правый | Пластиковый ведущий брус двойное v | |
| Y-osь: передний и задний | Пластиковый ведущий брус двойное v | |
| Ось z: вверх и вниз | Тип трудный проводник скейтборда | |
| Диаметр/тангаж винта шарика | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Спецификации мотора | ||
| Мотор шпинделя | HXP | 7.5×4 |
| Гидравлический мотор | HXP | 4×6 |
| Масл-охлаженный мотор | H*P | 1×2 |
| Мотор цистерны с водой | H*P | 1/4 |
