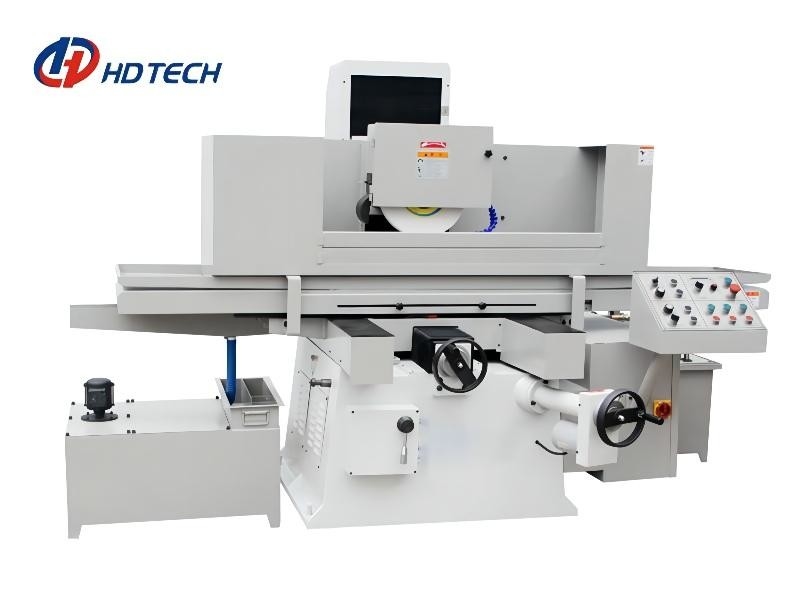

По горизонтали поверхностные шлифовальные станки 3570 AHD MSI 1500rpm 50HZ
Подробная информация о продукции
| Название продукта: | Тип шлифовальный станок седловины MNK-3570AHD/MSI поверхности | Размер Worktable: | 700x350mm |
|---|---|---|---|
| Емкость Max.load-bearing worktable (включая чашка всасывания): | 350kg | Max.distance от поверхности таблицы к центру шпинделя : | 620mm |
| Размер колеса: | 400× (20-40) ×127 mm | Скорость шпинделя: | 1500rpm/50HZ |
| Шероховатость поверхности обрабатываемого образца: | Μm Ra0.2 | Вес машины чистый: | 3500kg |
| Выделить |
шлифовальные станки поверхности 1500rpm,Шлифовальные станки поверхности 50HZ,Шлифовальный станок MSI горизонтальный |
||
Описание продукта
Тип шлифовальный станок седловины MNK-3570AHD/MSI programmable поверхности для продажи
Основная особенность
1. План перекрестного worktable принят, структура столбца и меля головы компактна, чувствительность вертикального питания высока, и гарантирована точность горизонтального ведущего бруса.
2. Горизонтальное питание worktable принимает пластиковые ведущие брусья двойное v, управляемые давлением масла, которое может получить конюшню и непрерывную подачу, поэтому оно может унести молоть чистовой отделки.
3. Контролируют продольное движение worktable в 2 путях: 1. обычный тип типа управлением передачи и управления передачи сервопривода. Обычную передачу нельзя точно расположить перед и после, и сервопривод может достигнуть точный располагать.
4. Меля голова принимает высокоточный подшипник с наклонным корпусом, который имеет высокую точность ригидности и вращения.
5. Вариант управлением механического инструмента может принять японский PLC Мицубиси, новое поколение Тайваня и немецкую систему управления Сименс, графическая деятельность меню проста, и степень автоматизации высока.
| Деталь | Блок | MNK-3570AHD/MSI | |
| Зона таблицы деятельности | mm | 700×350 | |
| Зона электромагнитного патрона | mm | 700×350 | |
| Емкость Max.load-bearing worktable (включая чашка всасывания) | Kg | 350 | |
| Max.distance от поверхности таблицы к центру шпинделя | mm | 620 | |
| Размер колеса | mm | 400× (20-40) ×127 | |
| Скорость шпинделя | (RPM/min) | 50HZ | 1500 |
| Питание Min.vertical абразивного диска | mm | 0,001 | |
| Поперечная скорость питания worktable | (m/min) | 1~24 | |
| Вверх и вниз мотора сервопривода (w) | (W) | 750 | |
| Мотор AHD спереди и сзади общий Мотор сервопривода MSI спереди и сзади |
(W) | Обычный мотор сервопривода 750 мотора 80 | |
| Полный мотор | (Hp×p) | 1/4×2 | |
| Шероховатость поверхности обрабатываемого образца | μm | Ra0.2 | |
| Runout шпинделя радиальный | mm | ≤0.002 | |
| Runout стороны шпинделя | mm | ≤0.002 | |
| Вверх и вниз (ось z) повторите располагать точность | mm | ≤0.002 | |
| Переднее и заднее повторение (Y-osи) располагая точность | mm | ||
| Размер машины (L×W×H) | mm | 2750×1800×2100 | |
| Вес машины чистый | kg | 3500 | |
| Вес брутто машины | kg | 4450 | |
| Ведущий брус и винт | ||
| Ось x: левый и правый | Пластиковый ведущий брус двойное v | |
| Y-osь: передний и задний | Пластиковый ведущий брус двойное v | |
| Ось z: вверх и вниз | Тип трудный проводник скейтборда | |
| Диаметр/тангаж винта шарика | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Спецификации мотора | ||
| Мотор шпинделя | HXP | 7.5×4 |
| Гидравлический мотор | HXP | 4×6 |
| Масл-охлаженный мотор | H*P | 1×2 |
| Мотор цистерны с водой | H*P | 1/4 |
Основные характеристики продукта
