3060 тип седловины шлифовального станка поверхности металла AHR AHD MSI Programmable
Подробная информация о продукции
| Название продукта: | Тип шлифовальный станок седловины MNK-3060AHR/AHD/MSI поверхности | Размер Worktable: | 600x300mm |
|---|---|---|---|
| Емкость Max.load-bearing worktable (включая чашка всасывания): | 350kg | Max.distance от поверхности таблицы к центру шпинделя : | 540mm |
| Размер колеса: | 355× (20-40) ×127 mm | Скорость шпинделя: | 1500rpm/50HZ |
| Шероховатость поверхности обрабатываемого образца: | Μm Ra0.2 | Вес машины чистый: | 3100kg |
| Выделить |
Programmable поверхностные шлифовальные станки,Шлифовальные станки поверхности AHR,Шлифовальный станок поверхности металла MSI |
||
Описание продукта

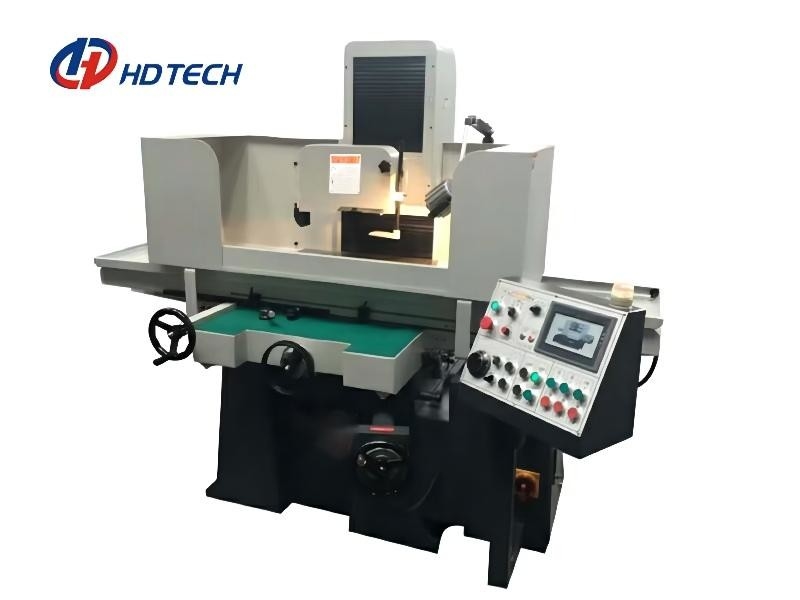

Тип шлифовальный станок седловины MNK-3060AHR/AHD/MSI programmable поверхности для металла
Внедрение продукции
Особенно соответствующее для меля частей или инструментов с высокой точностью и чистовой отделкой, и имеет высокую меля эффективность. Соответствующий для обработки различных частей и прессформ ножа.
Основная особенность
1. Эти высокоточная горизонтальная ось и прямоугольный точильщик поверхности таблицы принимают план перекрестной таблицы, столбец и меля голова компактны в структуре, чувствительность вертикального питания высока, и гарантирована точность горизонтального ведущего бруса.
2. Горизонтальное питание worktable принимает пластиковые ведущие брусья и управляется давлением масла, которое можно получить. 3. Контролируют продольное движение worktable в 2 путях. 1. общий тип типа управлением передачи и управления передачи сервопривода. Общую передачу нельзя точно расположить перед и после. Сервопривод может достигнуть точный располагать.
3. Меля голова принимает высокоточный подшипник с наклонным корпусом, который имеет высокую точность ригидности и вращения.
4. Механический инструмент принимает полу-закрытую крышку, которая может совершенно покрыть всю рабочую зону, эффективного для предотвращения брызгать опиловок хладоагента и утюга, и может быть соединен с всасыванием тумана и прибором удаления пыли.
| Деталь | Блок | MNK-3060AHR/AHD/MSI | |
| Зона таблицы деятельности | mm | 600×300 | |
| Зона электромагнитного патрона | mm | 600×300 | |
| Емкость Max.load-bearing worktable (включая чашка всасывания) | Kg | 350 | |
| Max.distance от поверхности таблицы к центру шпинделя | mm | 540 | |
| Размер колеса | mm | 355× (20-40) ×127 | |
| Скорость шпинделя | (RPM/min) | 50HZ | 1500 |
| Питание Min.vertical абразивного диска | mm | 0,001 | |
| Поперечная скорость питания worktable | (m/min) | 1~24 | |
| Вверх и вниз мотора сервопривода (w) | (W) | 750 | |
| Мотор AHD спереди и сзади общий Мотор сервопривода MSI спереди и сзади |
(W) | Обычный мотор сервопривода 750 мотора 80 | |
| Полный мотор | (Hp×p) | 1/4×2 | |
| Шероховатость поверхности обрабатываемого образца | μm | Ra0.2 | |
| Runout шпинделя радиальный | mm | ≤0.002 | |
| Runout стороны шпинделя | mm | ≤0.002 | |
| Вверх и вниз (ось z) повторите располагать точность | mm | ≤0.002 | |
| Переднее и заднее повторение (Y-osи) располагая точность | mm | AHD/MSI-0.01 | |
| Размер машины (L×W×H) | mm | 2650×1800×2000 | |
| Вес машины чистый | kg | 3100 | |
| Вес брутто машины | kg | 3850 | |
| Ведущий брус и винт | ||
| Ось x: левый и правый | Пластиковый ведущий брус двойное v | |
| Y-osь: передний и задний | Пластиковый ведущий брус двойное v | |
| Ось z: вверх и вниз | Тип трудный проводник скейтборда | |
| Диаметр/тангаж винта шарика | Y: Ф25mm/4mm Z: Ф40mm/5mm |
|
| Спецификации мотора | ||
| Мотор шпинделя | HXP | 5×4 |
| Гидравлический мотор | HXP | 2×4 |
| Масл-охлаженный мотор | H*P | 1×2 |
| Мотор цистерны с водой | H*P | 1/4 |
