7020 шлифовальных станков 500 AHD MSI поверхностных - двигая машина столбца 1800rpm
Подробная информация о продукции
| Название продукта: | Шлифовальный станок столбца MNK-7020AHD/MSI двигая поверхностный | Размер Worktable: | 2000x700mm |
|---|---|---|---|
| Емкость Max.load-bearing worktable (включая чашка всасывания): | 1500kg | Max.distance от поверхности таблицы к центру шпинделя : | 700mm |
| Размер колеса: | 500× (20-50) ×203 mm | Скорость шпинделя: | 500-1800rpm |
| Шероховатость поверхности обрабатываемого образца: | Μm Ra0.4 | Вес машины чистый: | 9500kg |
| Выделить |
Шлифовальные станки поверхности AHD,Шлифовальные станки поверхности MSI,двигая машина столбца 1800rpm |
||
Описание продукта

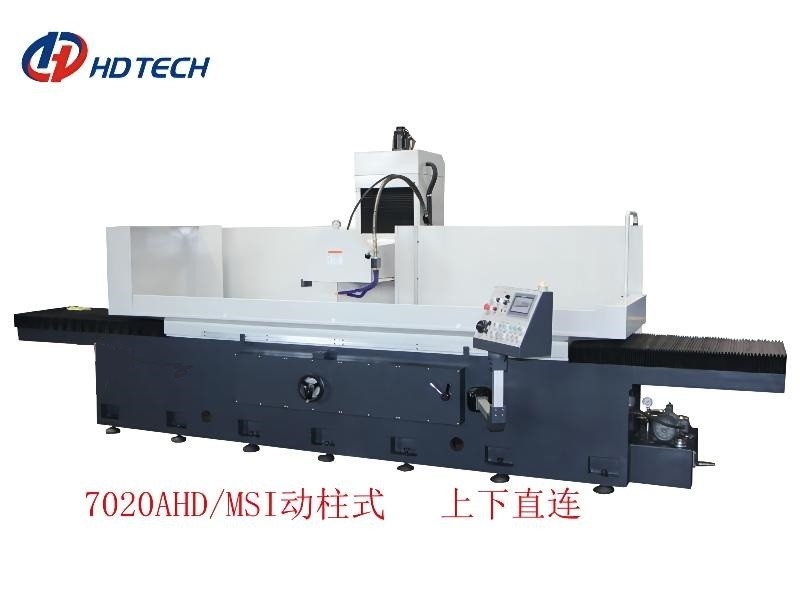

Шлифовальный станок поверхности машины столбца серии управлением программы 7020AHD/MSI двигая
Структурные особенности:
1. Машина принимает Т-образную двигая структуру столбца.
2. ведущий брус кровати защищен крышкой механического инструмента аккордеона.
3. вертикальный вал принимает винт шарика высокой точности и мотор сервопривода сразу соединил структуру, высокую скорость ответа и высокую располагая точность, высокую ригидность и высокую стабильность машины.
4. Спереди и сзади проводник принимает проводника сверхмощного ролика линейного с винтом шарика высокой точности и мотор сервопривода сразу соединил структуру, скорость быстрой реакции и высокую располагая точность, высокую ригидность и высокую стабильность всей машины
5. Структура шпинделя меля головы ключ шлифовального станка, который сразу влияет на меля точность, шершавость, waviness и меля эффективность. Структура статического и статического давления обеспечивает меля точность и шершавость. В то же время, машина имеет более высокую меля эффективность.
| Деталь | Блок | Столбец MNK-7020AHD/MSI двигая | |
| Зона таблицы деятельности | mm | 2000×700 | |
| Зона электромагнитного патрона | mm | 2000×700 | |
| Емкость Max.load-bearing worktable (включая чашка всасывания) | Kg | 1500 | |
| Max.distance от поверхности таблицы к центру шпинделя | mm | 700 | |
| Размер колеса | mm | 500× (20-50) ×203 | |
| Скорость шпинделя | (RPM/min) | 500-1800 | |
| Питание Min.vertical абразивного диска | mm | 0,001 | |
| Поперечная скорость питания worktable | (m/min) | 1~24 | |
| Вверх и вниз мотора сервопривода с тормозом (w) | (W) | 1800 | |
|
AHD спереди и сзади обычные моторы MSI спереди и сзади моторы сервопривода |
(W) | AHD (80) MSI (750) | |
| Полный мотор | (Hp×p) | 1/4×2 | |
| Шероховатость поверхности обрабатываемого образца | μm | Ra0.4 | |
| Runout шпинделя радиальный | mm | ≤0.003 | |
| Runout стороны шпинделя | mm | ≤0.003 | |
| Вверх и вниз (ось z) повторите располагать точность | mm | ≤0.003 | |
| Переднее и заднее повторение (Y-osи) располагая точность | mm | MSI (0,01) | |
| Размер машины (L×W×H) | mm | 6500×2800×2600 | |
| Вес машины чистый | kg | 9500 | |
| Вес брутто машины | kg | 11000 | |
| Ведущий брус и винт | ||
| Ось x: левый и правый | Одно v один плоский пластиковый ведущий брус | |
| Y-osь: передний и задний | Проводник сверхмощного ролика линейный | |
| Ось z: вверх и вниз | Тип трудный проводник скейтборда | |
| Диаметр/тангаж винта шарика | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Спецификации мотора | ||
| Мотор шпинделя | HXP | 15×4 |
| Гидравлический мотор | HXP | 10×6 |
| Масл-охлаженный мотор | H*P | 1×2 |
| Мотор цистерны с водой | H*P | 1/5 |
Эта серия может также достигнуть шероховатости поверхности: Ра 0.08um
