Место происхождения:
Китай
Фирменное наименование:
HD TECH
Сертификация:
CE, ISO certification
Номер модели:
MNK-6020AHD/MSI

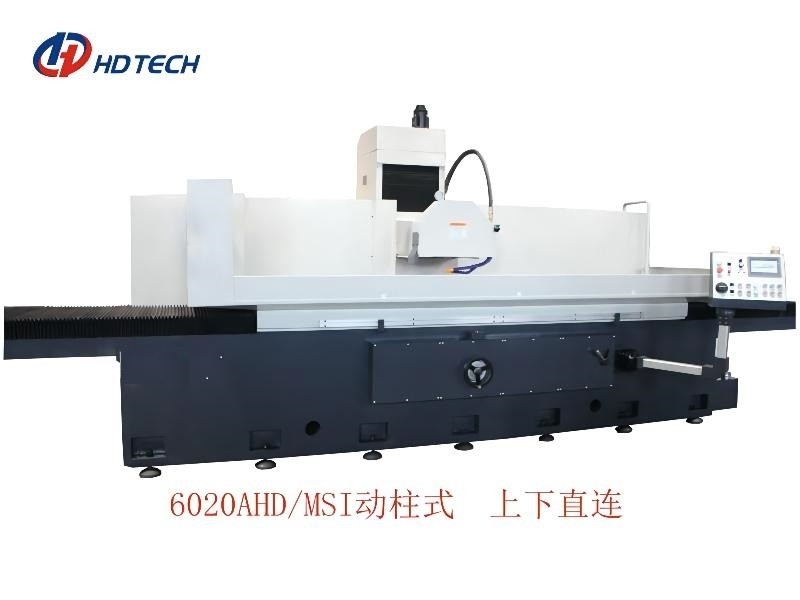

Шлифовальный станок столбца серии управлением программы 6020AHD/MSI двигая поверхностный
Структурные особенности:
1. Эта машина принимает Т-образную передвижную структуру столбца
2. Кровать и worktable сделаны из высококачественного литого железа, и объединенная отливка имеет хорошую точность направляющих.
3. Ведущий брус кровати защищен типа аккордеон защитным чехлом механического инструмента.
4. Ведущие брусья кровати и таблицы непрерывно и автоматически смазаны, и подачу смазывая масла можно отрегулировать.
5. Используйте изоляцию и принудительное охлаждение для того чтобы исключить тепловые источники.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Деталь | Блок | Столбец MNK-6020AHD/MSI двигая | |
| Зона таблицы деятельности | mm | 2000×600 | |
| Зона электромагнитного патрона | mm | 2000×600 | |
| Емкость Max.load-bearing worktable (включая чашка всасывания) | Kg | 1500 | |
| Max.distance от поверхности таблицы к центру шпинделя | mm | 700 | |
| Размер колеса | mm | 500× (20-50) ×203 | |
| Скорость шпинделя | (RPM/min) | 500-1800 | |
| Питание Min.vertical абразивного диска | mm | 0,001 | |
| Поперечная скорость питания worktable | (m/min) | 1~24 | |
| Вверх и вниз мотора сервопривода с тормозом (w) | (W) | 1800 | |
|
AHD спереди и сзади обычные моторы MSI спереди и сзади моторы сервопривода |
(W) | AHD (80) MSI (750) | |
| Полный мотор | (Hp×p) | 1/4×2 | |
| Шероховатость поверхности обрабатываемого образца | μm | Ra0.4 | |
| Runout шпинделя радиальный | mm | ≤0.003 | |
| Runout стороны шпинделя | mm | ≤0.003 | |
| Вверх и вниз (ось z) повторите располагать точность | mm | ≤0.003 | |
| Переднее и заднее повторение (Y-osи) располагая точность | mm | MSI (0,01) | |
| Размер машины (L×W×H) | mm | 6500×2800×2600 | |
| Вес машины чистый | kg | 9200 | |
| Вес брутто машины | kg | 10500 | |
| Ведущий брус и винт | ||
| Ось x: левый и правый | Одно v один плоский пластиковый ведущий брус | |
| Y-osь: передний и задний | Проводник сверхмощного ролика линейный | |
| Ось z: вверх и вниз | Тип трудный проводник скейтборда | |
| Диаметр/тангаж винта шарика | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Спецификации мотора | ||
| Мотор шпинделя | HXP | 15×4 |
| Гидравлический мотор | HXP | 10×6 |
| Масл-охлаженный мотор | H*P | 1×2 |
| Мотор цистерны с водой | H*P | 1/5 |
Эта серия может также достигнуть шероховатости поверхности: Ра 0.08um
