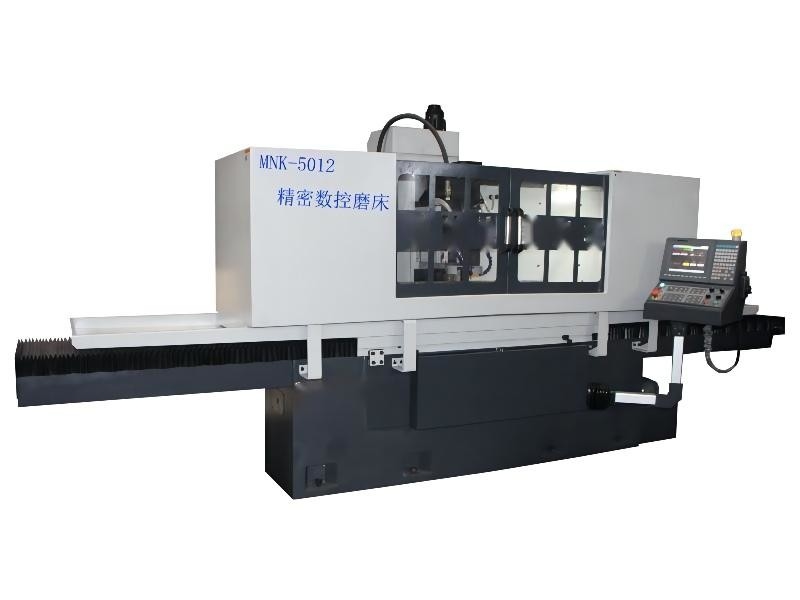

Столбец 1800rpm шлифовального станка поверхности высокой точности CNC 5012 двигая
Подробная информация о продукции
| Название продукта: | Двигая шлифовальный станок поверхности серии CNC столбца 5012CNC | Размер Worktable: | 1200x500mm |
|---|---|---|---|
| Емкость Max.load-bearing worktable (включая чашка всасывания): | 850kg | Max.distance от поверхности таблицы к центру шпинделя : | 620mm |
| Размер колеса: | 400× (20-40) ×127 mm | Скорость шпинделя: | 0-1800rpm |
| Шероховатость поверхности обрабатываемого образца: | Μm Ra0.2 | Вес машины чистый: | 5850kg |
| Выделить |
Шлифовальный станок поверхности высокой точности CNC,шлифовальный станок поверхности высокой точности 1800rpm |
||
Описание продукта
Двигая поставщики шлифовального станка поверхности высокой точности серии CNC столбца 5012CNC
Объем применения:
Соответствующее для молоть и обработки серии workpieces, как высокоточный молоть линейных проводников, слайдеры, аксессуары швейной машины, блоки точности прессформы располагая, etc. абразивный диск можно автоматически уравновесить и компенсировать, и скорость абразивного диска может быть молоть неизменяемой скорости.
Шпиндель абразивного диска можно разделить в вертикальную установку меля и горизонтальную меля установки.
Структурные особенности:
* вертикальный вал принимает высокоточную структуру непосредственного отношения мотора винта и сервопривода шарика, которая имеют преимущества быстрой верхней и более низкой скорости ответа и высокой располагая точности, приводящ в высокой ригидности и высокая стабильность всей машины.
* спереди и сзади ведущие брусья принимают проводников сверхмощного ролика линейных с высокоточной структурой непосредственного отношения мотора винта и сервопривода шарика, которая имеют преимущества быстро спереди и сзади скорости ответа и высокой располагая точности, приводящ в высокой ригидности и высокая стабильность всей машины
* шлихта абразивного диска: оборудованный с 3 типами дрессеров, горизонтальный дрессер диска диаманта, двойной дрессер ручки диаманта, вертикальный диамант формируя дрессера ролика.
* молоть вертикальных зажимая workpieces может осуществить смесь мульти-процесса обрабатывая с одним зажимая.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Деталь | Блок | Тип столбца MNK-5012CNC двигая (тип CNC) | |
| Зона таблицы деятельности | mm | 1200×500 | |
| Зона электромагнитного патрона | mm | 1200×500 | |
| Емкость Max.load-bearing worktable (включая чашка всасывания) | Kg | 850 | |
| Max.distance от поверхности таблицы к центру шпинделя | mm | 620 | |
| Размер колеса | mm | 400× (20-40) ×127 | |
| Скорость шпинделя | (RPM/min) | 0-1800 | |
| Питание Min.vertical абразивного диска | mm | 0,001 | |
| Поперечная скорость питания worktable | (m/min) | 1~24 | |
| Вверх и вниз мотора сервопривода с тормозом (w) | (W) | 1300 | |
|
Спереди и сзади моторы сервопривода |
(W) | 850 | |
| Полный мотор | (Hp×p) | 1/4×2 | |
| Шероховатость поверхности обрабатываемого образца | μm | Ra0.2 | |
| Runout шпинделя радиальный | mm | ≤0.002 | |
| Runout стороны шпинделя | mm | ≤0.002 | |
| Вверх и вниз (ось z) повторите располагать точность | mm | ≤0.002 | |
| Переднее и заднее повторение (Y-osи) располагая точность | mm | ≤0.002 | |
| Размер машины (L×W×H) | mm | 5500×2600×2500 | |
| Вес машины чистый | kg | 5850 | |
| Вес брутто машины | kg | 6750 | |
| Ведущий брус и винт | ||
| Ось x: левый и правый | Пластиковый ведущий брус двойное v | |
| Y-osь: передний и задний | Проводник сверхмощного ролика линейный | |
| Ось z: вверх и вниз | Тип трудный проводник скейтборда | |
| Диаметр/тангаж винта шарика | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Спецификации мотора | ||
| Мотор шпинделя | HXP | 10×4 |
| Гидравлический мотор | HXP | 3×6 |
| Масл-охлаженный мотор | H*P | 1×2 |
| Мотор цистерны с водой | H*P | 1/5 |
Эта серия может также достигнуть шероховатости поверхности: Ра 0.08um
