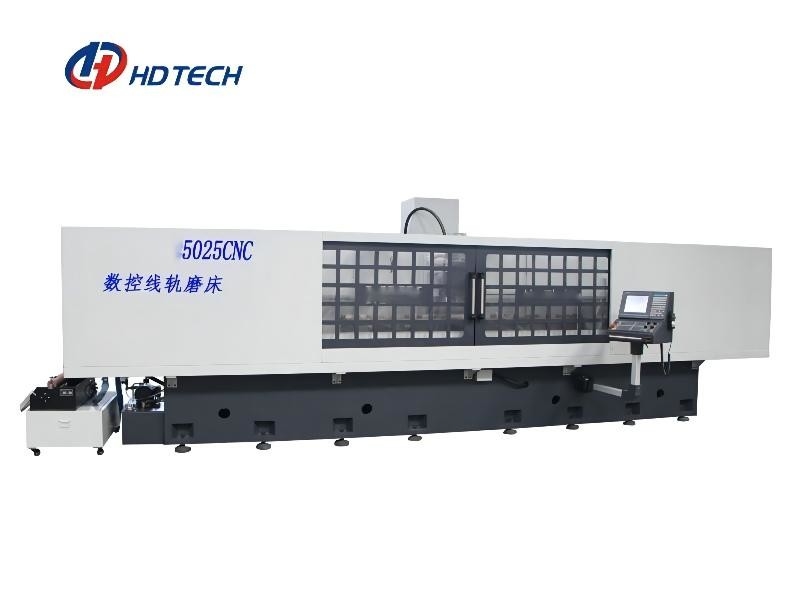

Рельс 3600rpm столбца шлифовального станка инструмента CNC 5025 двигая линейный
Подробная информация о продукции
| Название продукта: | Двигая шлифовальный станок рельса CNC столбца 5025CNC линейный | Размер Worktable: | 2500x500mm |
|---|---|---|---|
| Емкость Max.load-bearing worktable (включая чашка всасывания): | 1200kg | Max.distance от поверхности таблицы к центру шпинделя : | 620mm |
| Размер колеса: | 200× (08-20) ×31.75 mm | Скорость шпинделя: | 0-3600rpm |
| Шероховатость поверхности обрабатываемого образца: | Μm Ra0.2 | Вес машины чистый: | 8550kg |
| Выделить |
Линейный шлифовальный станок инструмента CNC рельса,шлифовальный станок инструмента CNC 3600rpm |
||
Описание продукта
Двигая изготовитель Китая шлифовального станка рельса CNC столбца 5025CNC линейный
Объем применения:
Соответствующий для меля workpiece серии, как линейный ведущий брус, блок скольжения, аксессуары швейной машины, блок точности прессформы располагая и другой высокоточный молоть, абразивный диск можно автоматически одеть и компенсированный, скорость абразивного диска может быть молоть неизменяемой скорости.
Шпиндель абразивного диска можно разделить в вертикальную установку меля и горизонтальную устанавливая меля.
Структурные особенности:
1. Эта машина принимает Т-образную передвижную структуру столбца
2. Вертикальный вал принимает высокоточную структуру непосредственного отношения мотора винта и сервопривода шарика, которая имеют преимущества быстрой верхней и более низкой скорости ответа и высокой располагая точности, приводящ в высокой ригидности и высокая стабильность всей машины.
3. Система CNC принимает систему CNC нового поколения Тайваня. Число осей контроля 3 оси, питание а именно Y-osи переднее и отсталое, основной Z-оси мельницы вверх и вниз питания, и питания X-оси левого и правого гидравлического сетноого-аналогов worktable.
Молоть 4 вертикальных зажимая workpieces может осуществить смесь мульти-процесса обрабатывая с одним зажимая.
5. Используйте изоляцию и принудительное охлаждение для того чтобы исключить тепловые источники.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Деталь | Блок | Тип столбца MNK-5025CNC двигая (тип CNC) | |
| Зона таблицы деятельности | mm | 2500×500 | |
| Зона электромагнитного патрона | mm | 2500×200 | |
| Емкость Max.load-bearing worktable (включая чашка всасывания) | Kg | 1200 | |
| Max.distance от поверхности таблицы к центру шпинделя | mm | 620 | |
| Размер колеса | mm | 200× (08-20) ×31.75 | |
| Скорость шпинделя | (RPM/min) | 0-3600 | |
| Питание Min.vertical абразивного диска | mm | 0,001 | |
| Поперечная скорость питания worktable | (m/min) | 1~24 | |
| Вверх и вниз мотора сервопривода с тормозом (w) | (W) | 1300 | |
|
Спереди и сзади моторы сервопривода |
(W) | 850 | |
| Полный мотор | (Hp×p) | 1/4×2 | |
| Шероховатость поверхности обрабатываемого образца | μm | Ra0.2 | |
| Runout шпинделя радиальный | mm | ≤0.002 | |
| Runout стороны шпинделя | mm | ≤0.002 | |
| Вверх и вниз (ось z) повторите располагать точность | mm | ≤0.002 | |
| Переднее и заднее повторение (Y-osи) располагая точность | mm | ≤0.002 | |
| Размер машины (L×W×H) | mm | 7500×2600×2500 | |
| Вес машины чистый | kg | 8550 | |
| Вес брутто машины | kg | 9600 | |
| Ведущий брус и винт | ||
| Ось x: левый и правый | Пластиковый ведущий брус двойное v | |
| Y-osь: передний и задний | Проводник сверхмощного ролика линейный | |
| Ось z: вверх и вниз | Тип трудный проводник скейтборда | |
| Диаметр/тангаж винта шарика | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Спецификации мотора | ||
| Мотор шпинделя | HXP | 2×2 |
| Гидравлический мотор | HXP | 7.5×6 |
| Масл-охлаженный мотор | H*P | 1×2 |
| Мотор цистерны с водой | H*P | 1/5 |
Эта серия может также достигнуть шероховатости поверхности: Ра 0.08um
