Место происхождения:
Китай
Фирменное наименование:
HD TECH
Сертификация:
CE, ISO certification
Номер модели:
MNK-1050CNC

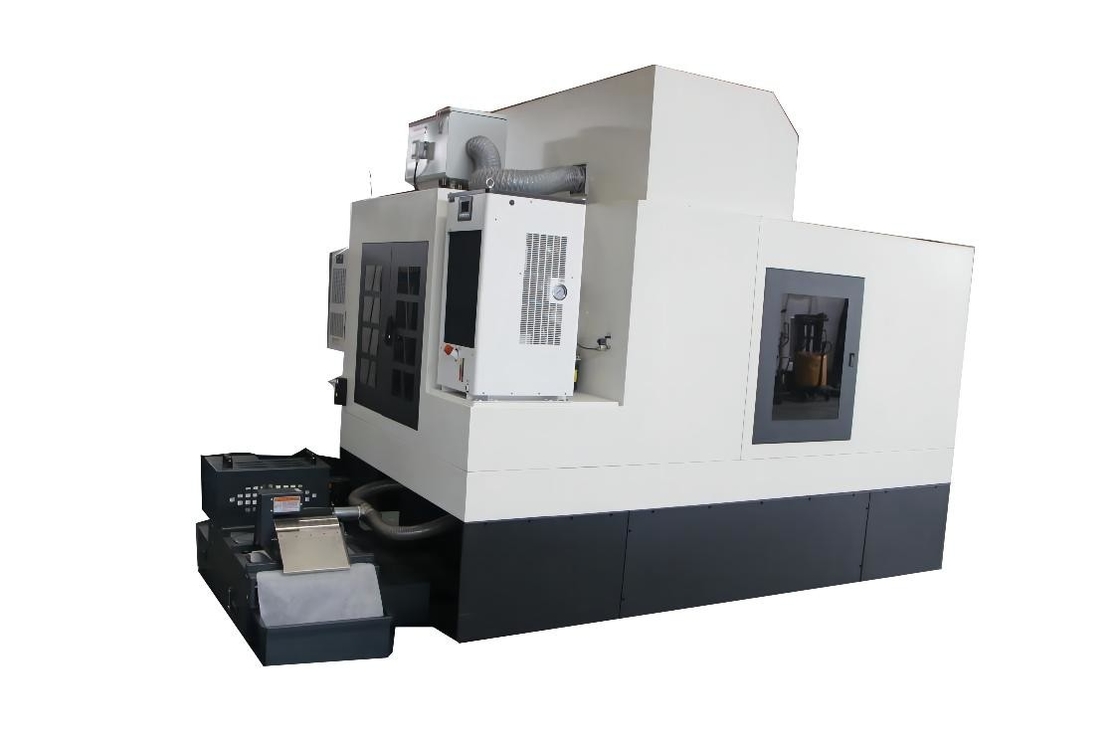

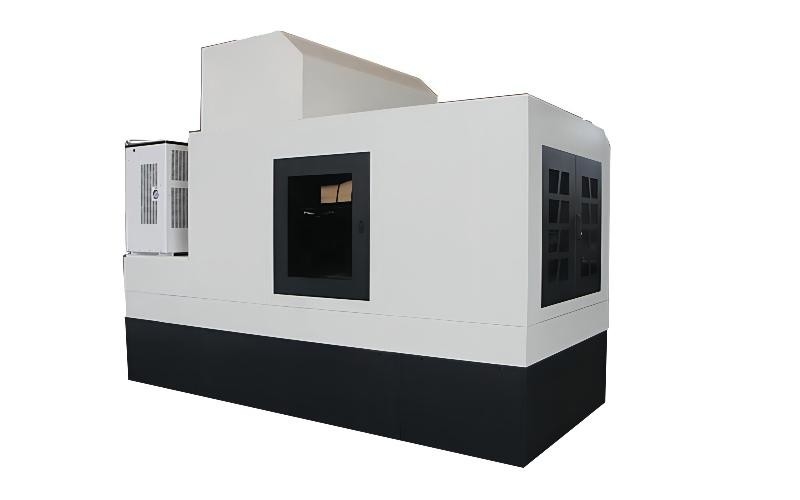

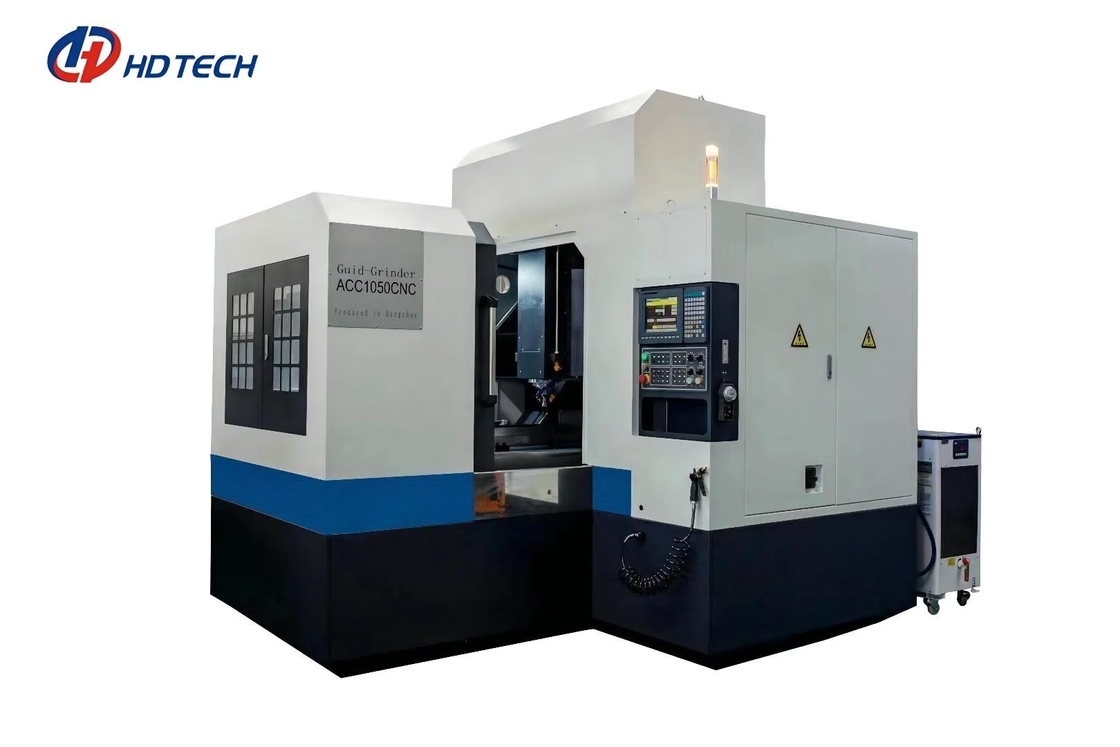

Слайдера проводника MNK-1050CNC шлифовальный станок линейного особенный
Общий план
1. Минеральная мраморная кровать структуры рамки портала.
2. объедините с линейным движением линейной штанги направляющего винта
Структурные особенности:
1. Основная часть структуры: часть основания и луча принимает минеральную мраморную бросая структуру как сырье, и таблица работы принимает естественный мрамор как сырье. Характеристика; Высокопрочные, хорошие амортизация, сопротивление жары и деформация,
2. Машина использована для сползая блока меля, и может конструировать особенный оборудовать согласно требованиям клиента;
3. Меля голова механического инструмента принимает вертикальную структуру, которая вертикальная с worktable;
4. ось x, ось Y-osи и z стандартные оборудованная со структурой проводника винта THK и ролика THK молчаливой, управляемой мотором сервопривода сразу;
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Деталь | Блок | MNK-1050CNC | |
| Зона таблицы деятельности | mm | 1200×500 | |
| Зона электромагнитного патрона | mm | 1060×260 | |
| Max.distance от поверхности таблицы к центру шпинделя | mm | 250 | |
| Размер колеса | mm | Обеспеченный покупателем | |
| Скорость шпинделя | (RPM/min) | 8000-60000 | |
| Питание Min.vertical абразивного диска | mm | 0,001 | |
| Поперечная скорость питания worktable | (m/min) | 1~28 | |
| Мотор сервопривода оси z /Y | (W) | 2400 | |
|
Мотор сервопривода оси x |
(W) | 3100 | |
| Полный мотор | (Hp×p) | 1/2×2 | |
| Шероховатость поверхности обрабатываемого образца | μm | Ra0.2 | |
| Runout шпинделя радиальный | mm | ≤0.002 | |
| Runout стороны шпинделя | mm | ≤0.002 | |
| Вверх и вниз (ось z) повторите располагать точность | mm | ≤0.002 | |
| Переднее и заднее повторение (Y-osи) располагая точность | mm | ≤0.002 | |
| Размер машины (L×W×H) | mm | 3000×2500×2400 | |
| Вес машины чистый | kg | 8500 | |
| Вес брутто машины | kg | 9000 | |
| Ведущий брус и винт | ||
| Ось x | Класс p проводника ролика THK35 молчаливый | |
| Z/Y-axis | Класс p проводника ролика THK35 молчаливый | |
| Диаметр/тангаж винта шарика |
Y: Ф40mm/5mm z: 32mm/5mm X: Ф40mm/40mm |
|
| Спецификации мотора | ||
| Моторизованный шпиндель | 5.5-18.5 KW | |
| Мотор цистерны с водой (с магнитным разделителем бумажного мешка) | 0,75 KW | |
| Вверх и вниз мотора сервопривода z (с тормозом) |
2400 w |
|
| Мотор сервопривода y | 2400 w | |
| Мотор сервопривода x | 3100 w | |
| Мотор дрессера | W 1700 | |
