Место происхождения:
Китай
Фирменное наименование:
HD TECH
Сертификация:
CE, ISO certification
Номер модели:
MNK-5060CNC

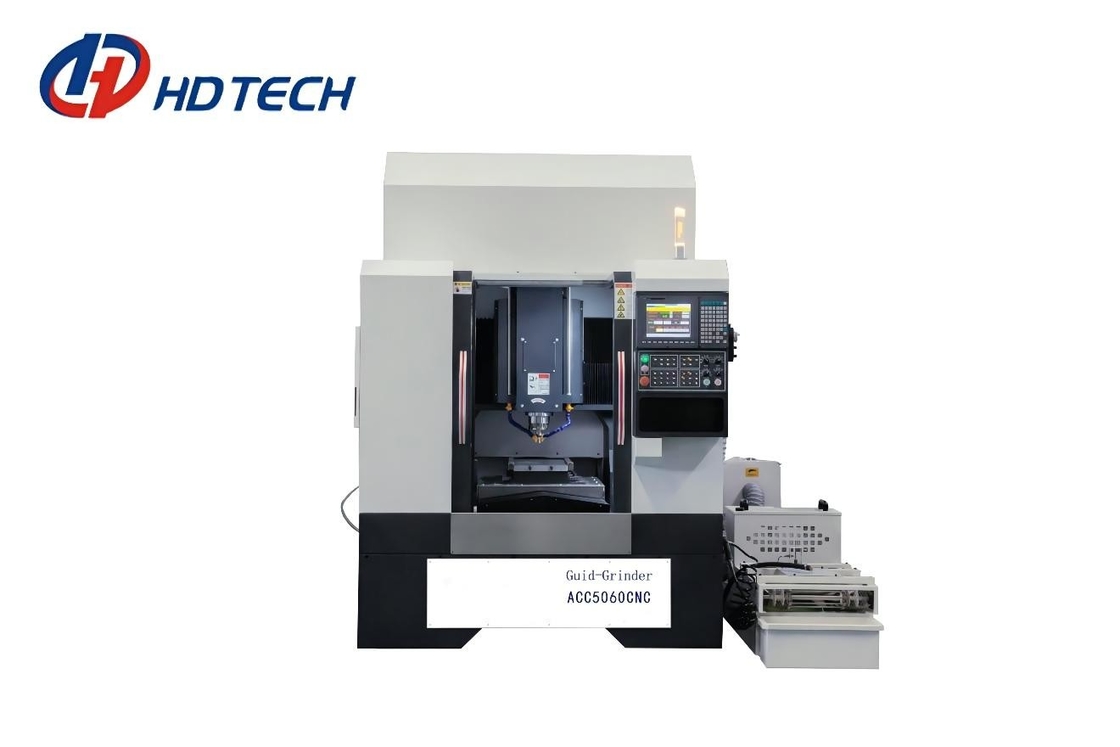

Слайдера проводника MNK-5060CNC шлифовальный станок линейного особенный
Общий план
1. Кровать структуры портала вертикальной оси минеральная.
2. координата со штангой руководства рельса провода для сразу движения.
Структурные особенности:
1. Основные структурные части сделаны минеральной отливки, с хорошим сопротивлением прочности, амортизации и жары
2. Этот механический инструмент использован для слайдера меля, и особенный оборудовать можно конструировать согласно требованиям клиента;
3. Меля голова механического инструмента принимает вертикальную структуру, которая вертикальная структура с worktable;
4. управленный мотором сервопривода, он имеет преимущества высокой точности и точного располагать повторения;
5. Шлихта абразивного диска контролируемый сервопривод с фиксированной точкой одевая режим, который может увеличить одевая скорость нового абразивного диска; улучшите финиш
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Деталь | Блок | MNK-5060CNC | |
| Зона таблицы деятельности | mm | 600×250 | |
| Max.distance от поверхности таблицы к центру шпинделя | mm | 250 | |
| Размер колеса | mm | Обеспеченный покупателем | |
| Скорость шпинделя | (RPM/min) | 0-40000 | |
| Питание Min.vertical абразивного диска | mm | 0,001 | |
| Поперечная скорость питания worktable | (m/min) | 1~24 | |
| Мотор сервопривода оси z | (W) | 2400 | |
|
Мотор сервопривода оси x /Y |
(W) | 2400 | |
| Одевать мотор сервопривода оси | (W) | 1700 | |
| Полный мотор | (Hp×p) | 1/2×2 | |
| Шероховатость поверхности обрабатываемого образца | μm | Ra0.4 | |
| Runout шпинделя радиальный | mm | ≤0.002 | |
| Runout стороны шпинделя | mm | ≤0.002 | |
| Вверх и вниз (ось z) повторите располагать точность | mm | ≤0.002 | |
| Переднее и заднее повторение (Y-osи) располагая точность | mm | ≤0.002 | |
| Размер машины (L×W×H) | mm | 2500×2500×2400 | |
| Вес машины чистый | kg | 5000 | |
| Вес брутто машины | kg | 5500 | |
| Ведущий брус и винт | ||
| Ось x | Класс p проводника ролика THK30 молчаливый | |
| Z/Y-axis | Класс p проводника ролика THK35 молчаливый | |
| Диаметр/тангаж винта шарика |
Z.Y: Ф32mm/5mm x: Ф32mm/32mm |
|
| Спецификации мотора | ||
| Моторизованный шпиндель | 11 KW | |
| Мотор цистерны с водой (с магнитным разделителем) | 1/2 H*P | |
| Вверх и вниз мотора сервопривода z (с тормозом) |
2400 w |
|
| Мотор сервопривода X/Y | 2400 w | |
| Мотор дрессера | W 1700 | |
