Место происхождения:
Китай
Сертификация:
ISO CE
Номер модели:
TZK6111

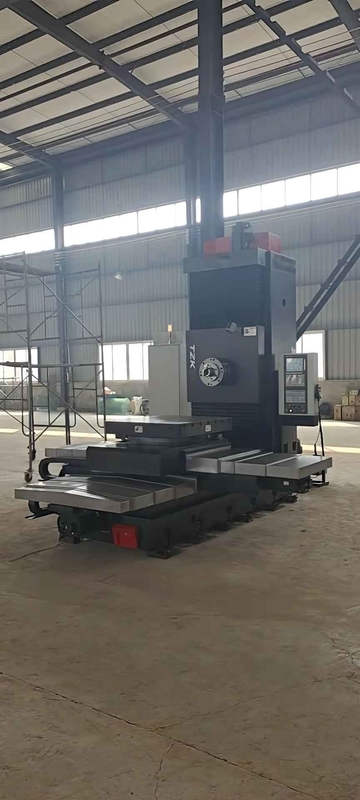

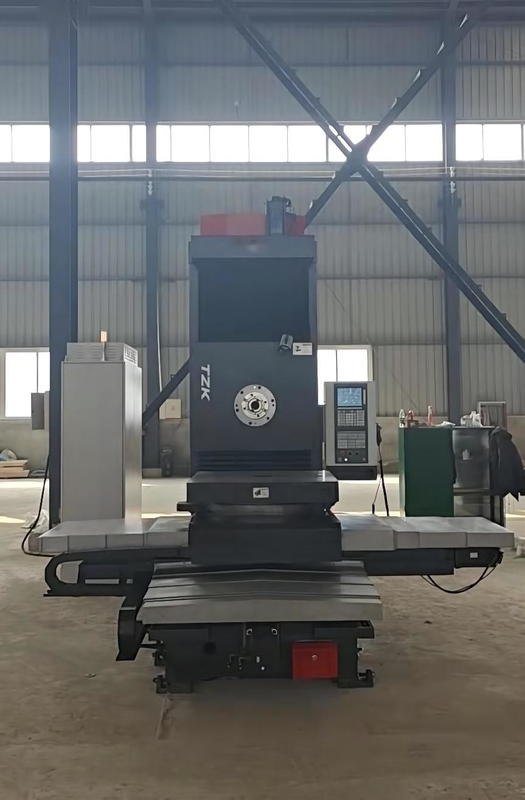

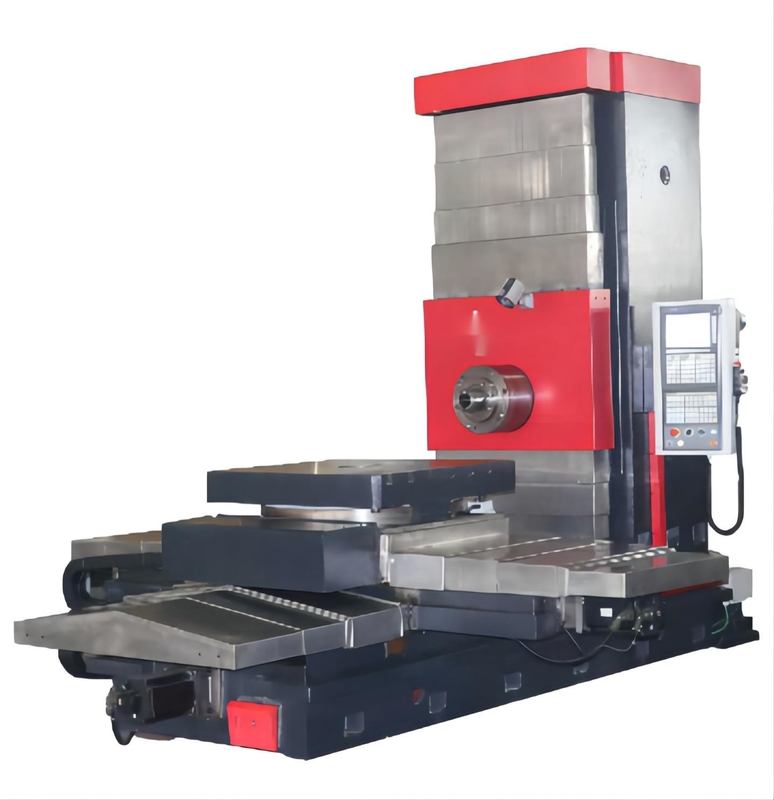

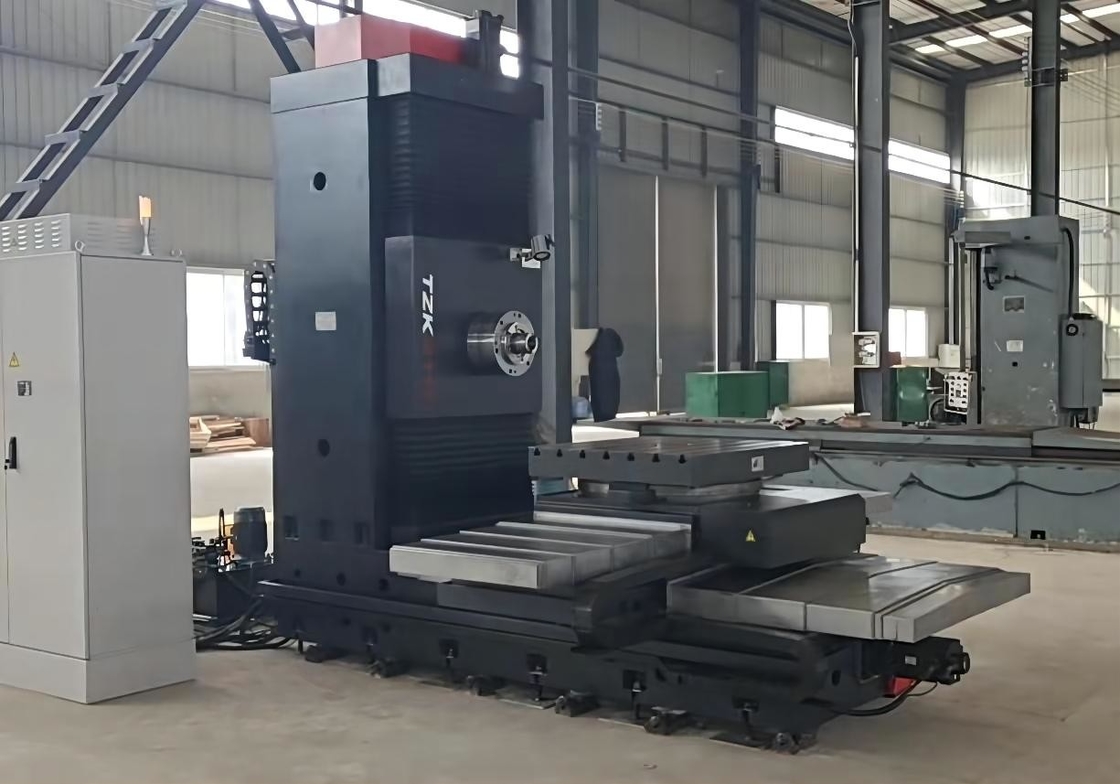

Сверхмощная горизонтальная расточка TZK6111 и филировальная машина
Особенности машины
--- Столбец портала ·
--- Гасить обработку guideway механического инструмента ·
--- Коробка шпинделя принимает положительную вися структуру коробки ·
--- Передача основных спорт двухскоростная ·
--- Располагать вращения Worktable 4×90°
--- Соответствующий для грубой расточки, процессы отлично бурящ, филировать и другой больших и среднего размера частей и частей коробки.
Технический параметр
| ДЕТАЛЬ Блок TZK6111 | |||
|
Worktable |
Размер Worktable | mmXmm | 1000X1000 |
| Позволяемое max.load | kg | 2500 | |
| размер T-слота | ПК mmX | 22X7 | |
|
Обработка ряда |
Ось Max.travel-X/Y/Z |
mm |
X: 1200 Y: 900 Z: 900 |
| Min.distance между конечной гранью шпинделя и центром worktable | mm | 510 | |
| Расстояние между линией оси шпинделя и поверхностью таблицы | mm |
Минута: 0 Макс: 900 |
|
|
Шпиндель |
Отверстие конусности (7:24) | JT50 | |
| Ряд скорости | r/min | 5-2000 | |
| Вращающий момент Max.output | N.m | 1000 | |
| Сила мотора шпинделя | kw | 22 | |
|
Питание |
Быстрая ось траверзы speed-X/Y/Z | m/min | 10 |
| Скорость подачи | m/min | 5 | |
| Трехосная сила мотора сопротивления (X/Y/Z) | kw | 4,7 | |
| располагать точность | Ось x/ось Y-osи /Z | mm | 0,03 |
| Повторите располагать точность | Ось x/ось Y-osи /Z | mm | 0,015 |
| Вес | kg | 14500 | |
| Полная электрическая емкость | KVA | 70 | |
| Общие размеры | L X W X H | mmXmmXmm | 4653X3217X3432 |
