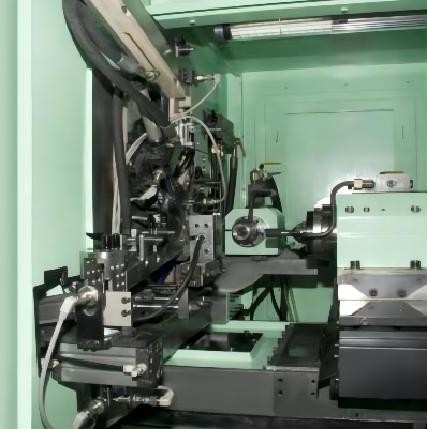

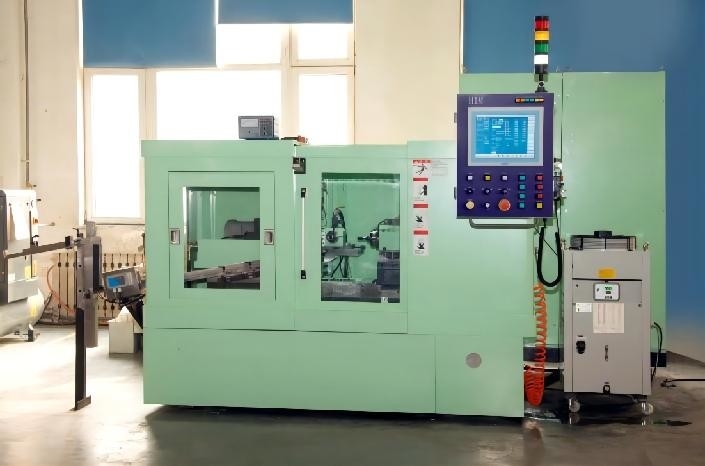

Высокоскоростной круглошлифовальный станок для внутреннего шлифования HMN-110 CNC с абразивным диском CBN
Подробная информация о продукции
| Название продукта: | Круглошлифовальный станок для внутреннего шлифования CNC HMN-110 | Меля метод: | Молоть CNC осциллируя |
|---|---|---|---|
| Одевать метод: | Шлихта ролика диаманта | Высота части работы разбивочная: | 1113 mm |
| Вращая скорость шпинделя: | 220~1300 r/min | Вращая скорость абразивного диска: | 100~60000 r/min |
| Max.stroke оси z: | 400 mm | Скорость вращения мотора оси z: | 15~2000 r/min |
| Габаритная точность: | ≤0.002 mm | Вес машины: | 6000 kg |
| Выделить |
Круглошлифовальный станок для внутреннего шлифования CNC CBN,Высокоскоростной круглошлифовальный станок для внутреннего шлифования CNC,Высокоскоростной шлифовальный станок HMN-110 |
||
Описание продукта
Молоть быстрого хода абразивного диска CBN круглошлифовального станка для внутреннего шлифования CNC HMN-110
Я принцип работы:
Точильщик CNC centerless внутренний принимает двойные фулкрум и электромагнитный патрон для зажимать и располагать. Метод обработки принимает молоть численного контроля осциллируя. Worktable составлен 2 осей, x и z, оба из которых управляются мотором сервопривода через винт шарика. Ось абразивного диска устроена над worktable, и зафиксированы ось workpiece и ось коррекции.
II технический параметр
| Деталь | Спецификации или параметры | Блок |
| Меля метод | Молоть CNC осциллируя | |
| Тип абразивного диска | Абразивный диск CBN | |
| Часть работы зажимая метод | Двойные ось + электромагнитный патрон | |
| Одевать метод | Шлихта ролика диаманта | |
| Меля диаметр части работы наружный | Согласно требованиям клиента | mm |
| Меля диаметр части работы внутренний | Согласно требованиям клиента | mm |
| Высота меля части работы | Согласно требованиям клиента | mm |
| Высота части работы разбивочная | 1113 | mm |
| Вращая скорость шпинделя | 220~1300 | r/min |
| Угол вращения коробки шпинделя | ±60 | ° |
| Вращая скорость абразивного диска | 100~60000 | r/min |
| Max.stroke оси z | 400 | mm |
| Скорость оси z двигая | 0.2~333330 | μm/s |
| Скорость вращения мотора оси z | 15~2000 | r/min |
| амплитуда колебания мотора Z-оси | 0~25 | mm |
| времена колебания Z-оси | волна синуса 0~520 | времена |
| Движение оси x (передняя сторона) | 110 | mm |
| Движение оси x (отсталая сторона) | 10 | mm |
| Скорость оси x двигая | 0.4~333330 | Φμm/s |
| Занятие космоса машины | 3680*2730*2410 | mm |
| Вес машины | 6000 | kg |
| Габаритная точность | ≤0.002 | mm |
| Округлость | ≤0.002 | mm |
| Cylindricity | ≤0.002 | mm |
III область применения
1. Соответствующий для молоть различных workpieces компрессоров кондиционирования воздуха
2. Использованный в молоть различных workpieces в нося обрабатывающей промышленности
3. Обработка и молоть различных частей автомобиля
4. Молоть различных частей высокоточных, ультра-высок-точности воздушно-космического пространства и корабля через отверстия, глухих отверстий, отверстий шага, конусов, и конечных граней.

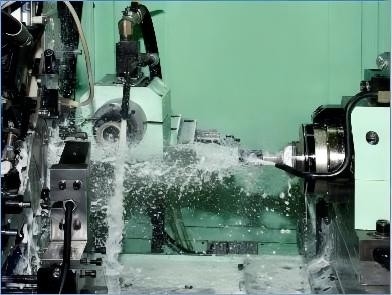

IV меля пример----поршень
Описание примера
| Деталь | Имя или требование |
| клиент | Компания компрессора кондиционирования воздуха |
| Имя части работы | Поршень компрессора кондиционирования воздуха |
| Материал части работы | Легированный чугун NiCrMo |
| Твердость части работы | HRC45-50 |
| Подвергая механической обработке стипендия | Φ0.27mm |
| Округлость | 2μm |
| Cylindricity | 2μm |
| Прямота | 1.5μm |
| Волна | 1.3μm |
| Шершавость | Rz1.6 |
| Сохранность формы | Над CPk1.33 (допуском ±3μm) |
| Обработка побила | 30s |
| Одевать цикл | 50 частей |
| Цель оптимизирования | Докажите достигнуть представления импортированных подобных продуктов |
Сравнительные результаты
| Деталь | Импортированное оборудование | Наше оборудование |
| Округлость | 0.82μm | 0.74μm |
| Cylindricity | 0.7μm | 0.6μm |
| Прямота | 0.87μm | 0.64μm |
| Волна | 0.8μm | 0.7μm |
| Шершавость | Rz1.2 | Rz1.2 |
| Сохранность формы | Cpk1.69 | Cpk2.3 |
| Обработка побила | 28s | 27.45s |
