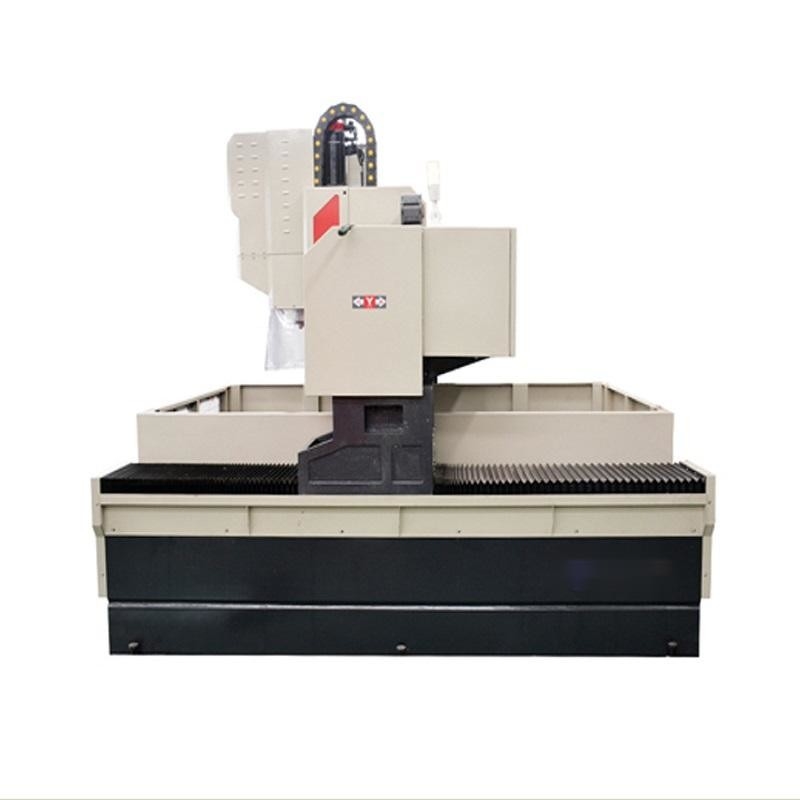

филировальная машина CNC 7.5Kw сверля и для плоских частей HD-1010

Workpiece size1000*1000mm CNC сверля и филировальной машины HD-1010 максимальный
1, цель механического инструмента:
Машина CNC сверля главным образом использована для сверлить/зенковать/скашивать/выстукивающ и светлый филирующ конечной грани диска и плоских частей.
2, структура механического инструмента
1. Механический инструмент главным образом составлен кровати, worktable, портала, агрегатной головки, роторной таблицы, системы CNC, системы охлаждения, etc.
2. Машина CNC портала сверля принимает форму двигать worktable и портала неподвижного слоя.
(структура портала амортизации)

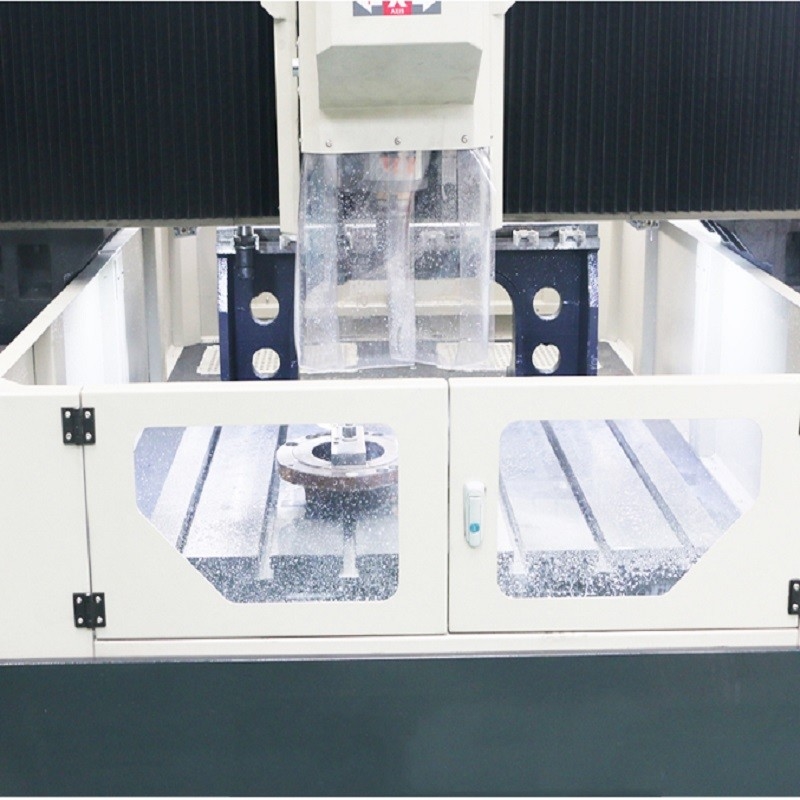

3. Кровать, столбец, worktable и портал части бросания HT250 структурные, и кронштейн сваренные части прямоугольной трубы. Перед обработкой, он обожжен на высокой температуре, и после этого он обожжен дважды после semi финиша подвергая механической обработке для того чтобы извлечь стресс, и после этого закончить подвергнуть механической обработке, который может обеспечить стабильность точности механического инструмента. Весь worktable литого железа использован к T-пазу чистового фрезерования на поверхности кровати, и обеспечен молоть точности CNC поверхности таблицы.

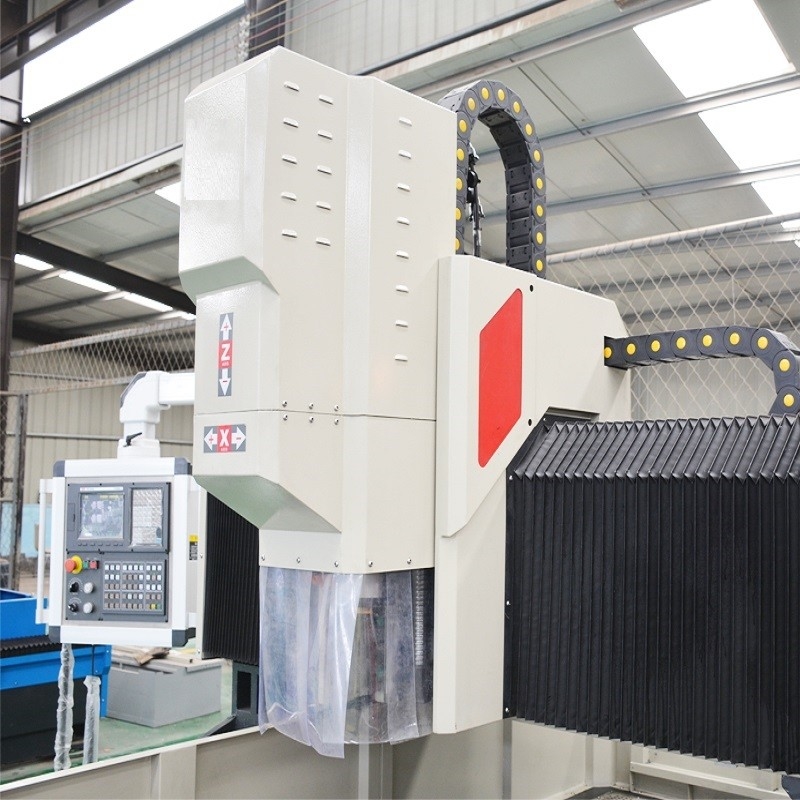

4. Машина CNC портала сверля имеет 4 оси CNC. Тело машины оборудовано с тяжелым линейным ведущим брусом. Портал может двинуть продольно вдоль ведущего бруса (x ось). Поперечная балка портала также оборудована с линейным ведущим брусом. Плита скольжения может двинуть горизонтально вдоль ведущего бруса (Y-osи). Плита скольжения оборудована со скольжением. Агрегатная головка может двинуть вертикально на доску скольжения (ось z). X, y, оси z весь привод мотора сервопривода CNC и винта шарика. -ось оборудована с таблицей точности роторной.
5. Главный вал агрегатной головки принимает шпиндель точности и управляется мотором шпинделя сервопривода, который можно отрегулировать steplessly согласно потребностям. Шпиндель можно зажать со сдержанными краном или филируя резцом через цыпленка BT40, и оборудовать с пневматическим пробивая цилиндром для того чтобы осуществить одно ключевое изменение инструмента, более высокую точность и высокоскоростное вырезывание.
6. Механический инструмент принимает водяное охлаждение, оборудованное с подачей охлаждающей жидкости, спасением, системой циркуляции, и автоматической системой смазки масла для обеспечения ровной и долгосрочной эффективной работы линейных проводника и винта шарика. (оборудованный с высокоскоростным внутренним шпинделем выхода воды)
Оно может использовать центральные инструменты воды, как сверло u, сверло лопаткоулавливателя, сверло кроны, сверло сплава внутреннее охлаждая, вырезая сердцевина из сверло, etc.)
7. Система управления принимает систему CNC Kande, электрический привод принимает привод мотора сервопривода серии абсолютной величины высокой точности, оборудованный с интерфейсом RS232 и экран дисплея цвета, китайский интерфейс деятельности, поле/внешний workpiece входного сигнала USB, легкая деятельность, оборудованная с полностью цифровым высокоскоростным маховичком, делает вашу деятельность удобный и быстрый.
Для обеспечения надежности механического инструмента, ключевые части импортированные изделия высокого качества, видят список импортированных частей.
3, оперативная среда механического инструмента:
Электропитание: трехфазное ± 10% AC380V, 50 Hz ± 1, или подгонянный, температура окружающей среды: 0 ° | ° 45
4, технические параметры:



5, главныйкаталог деталей



1. Выше поддерживая изготовители обозначенные поставщики компании. В случае особенных обстоятельств, обе партии могут обсудить с партией a и согласиться в записи что продукты такого же уровня можно заменить, но стандарт качества не будет ниже чем вышеуказанные поставщики.
2. Специфическую конфигурацию можно также отрегулировать согласно потребностям потребителей.
