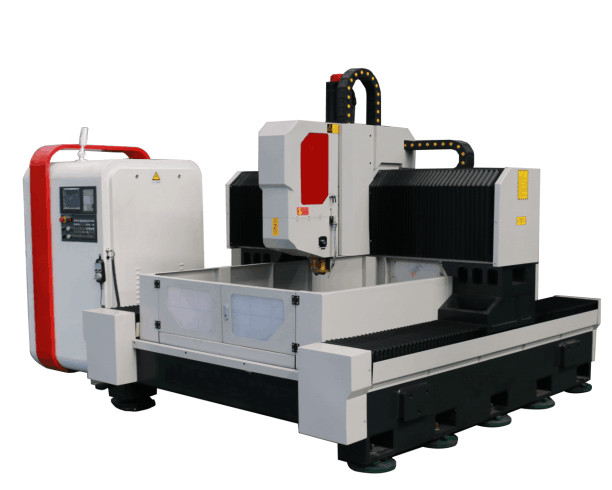

Высокоскоростная обработка металла HD-1515 филировальной машины машины CNC сверля

Сверля NC высокоскоростная обработка металла и филировальной машины HD-1515

1,0. Цель оборудования:

Серия сверля и филировальной машины CNC главным образом использована для эффективные сверлить и обработки workpieces с толщиной внутри рабочая область, как плоская плита, фланец, диск, кольцо и так далее. Через отверстия и глухие отверстия смогите быть просверлено на простых материальных частях и композиционных материалах. Подвергая механической обработке процесс механического инструмента цифров контролируем и деятельность очень удобна. Она может осуществить автоматические, высокоточные, multi разнообразие и массовое производство. Для того чтобы отвечать обрабатывая потребностямы различных потребителей, компания начинала разнообразие уточненные продукты. В дополнение к обычным моделям, их можно также конструировать и подгонять согласно фактическим потребностям потребителей.

2,0. Структура оборудования:

Оборудование главным образом составлено worktable кровати, мобильного портала, мобильной сползая седловины, сверлить и филируя агрегатной головки, прибора автоматической смазки и защитного приспособления, обеспечивая циркуляцию охлаждая прибора, цифровой системы управления, электрической системы, поддержан и направлен etc. свертывая трудные пары рельса, и управляется пара винта руководства точности. Повторенный механический инструмент имеет высокую располагая точность и располагающ точность.

2,1. Таблицакровати:

Кровать объединенная стальная структура, с вторичными закаляя обработкой и отделкой. Она имеет хорошую динамику и статическую ригидность и никакую деформацию. Worktable принимает структуру отливки, и Т-образный паз с разумным заканчивая планом на самолете для зажимать workpieces. Т-образные пазы аранжированы на кровати. Вынуждающая система управляется парами мотора сервопривода AC и винта шарика точности на обеих сторонах для того чтобы сделать движение портала в направлении x-оси. Регулируемые болты распределены на дне кровати, которая может легко отрегулировать уровень верстака кровати.

2,2. Мобильныйпортал:

Мобильный портал сделан из серого утюга 250, и 2 свертывая линейных пары ведущего бруса с ультравысокой величиной наибольшей допускаемой нагрузки на опору установлены во фронт портала. Набор пар винта шарика точности и мотора сервопривода сделать движение плиты скольжения агрегатной головки в направлении Y-osи, и сверля агрегатная головка установлены на плиту скольжения агрегатной головки. Осуществляют движение портала вращением винта шарика на винте шарика управляемом мотором сервопривода через соединение точности.

2,3. Двигаяседловина:

Двигая сползая седловина часть литого железа точности структурная. 2 таблицы трудных рельса CNC сползая с ультравысокой величиной наибольшей допускаемой нагрузки на опору, набором пар винта шарика точности и высокоточным планетарным редуктором установлены на сползая седловину, которые соединены с мотором сервопривода для того чтобы управлять сверля агрегатной головкой для того чтобы двинуть в направление z-оси, для того чтобы осуществить действия быстро вперед, работу вперед, быстро назад и остановить агрегатной головки. Она имеет функции автоматического обломока ломая, удаление обломока и перерыв.

2,4. Сверляагрегатная головка:

Сверля агрегатная головка принимает особенный мотор шпинделя сервопривода, который управляет особенным шпинделем точности путем уменьшение скорости и увеличение вращающего момента через toothed одновременный пояс. Шпиндель принимает тип 5 подшипник с наклонным корпусом зада 2 фронта 3 строки японский для того чтобы осуществить stepless изменение скорости. Шпиндель оборудован с пневматической системой изменения инструмента для того чтобы сделать инструмент изменить быстрое и удобное. Он управляется мотором сервопривода и винтом шарика. 10. Y-osь можно соединить, и semi регулирование по замкнутому циклу принято, которое может осуществить функции линейной и круговой интерполяции. Конец шпинделя отверстие сплющенное BT40, оборудованное с соединением итальянских rotofos высокоскоростным роторным, которое может использовать высокоскоростное сверло u (жестокое сверло) и вырезая сердцевина из бит к воде центра.

2,5. Приборизащитное приспособлениеавтоматической смазки:

Механический инструмент оборудован с прибором автоматической смазки парциального давления смещения Тайваня первоначальным положительным, который может автоматически смазать двигая пары как ведущий брус, винт руководства и шкаф, без мертвого угла, для обеспечения срока службы механического инструмента. X-ось и Y-osь механического инструмента оборудованы с пылезащитными защитными чехлами, и водоустойчивые дефлекторы выплеска установлены вокруг worktable.

2,6. Полностьюцифроваячисленнаясистема управления:

2.6.1. С обломоком ломая функцию, обломок ломая время и цикл может быть набором на взаимодействии человека и машны.

2.6.2. Когда резец поднят к верхней части сверла, резец можно поднять к режа высоте быстро, и после этого резец можно поднять к верхней части сверла, и после этого резец можно поднять к режа высоте автоматически.

2.6.3. Распределительный ящик централизованной деятельности и handheld блок принимают численную систему управления, и оборудованы с интерфейсом USB и LCD. Для того чтобы облегчить запрограммировать, хранение, дисплей и сообщение, интерфейс деятельности имеют функции человекомашинного диалога, компенсации ошибки, автоматической тревожной сигнализации и так далее.

2.6.4. Оборудование имеет функции репетиции положения отверстия и re осмотра перед обработкой, которая очень удобна для того чтобы работать.

параметры 3.0.Technical
