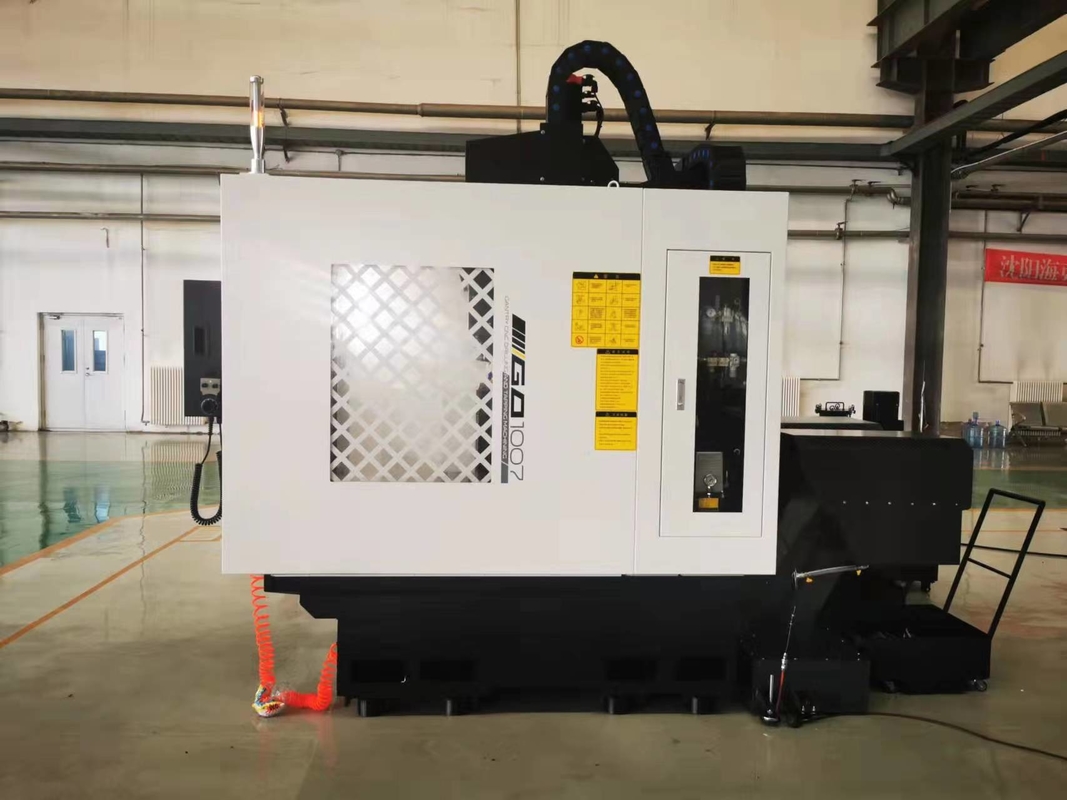

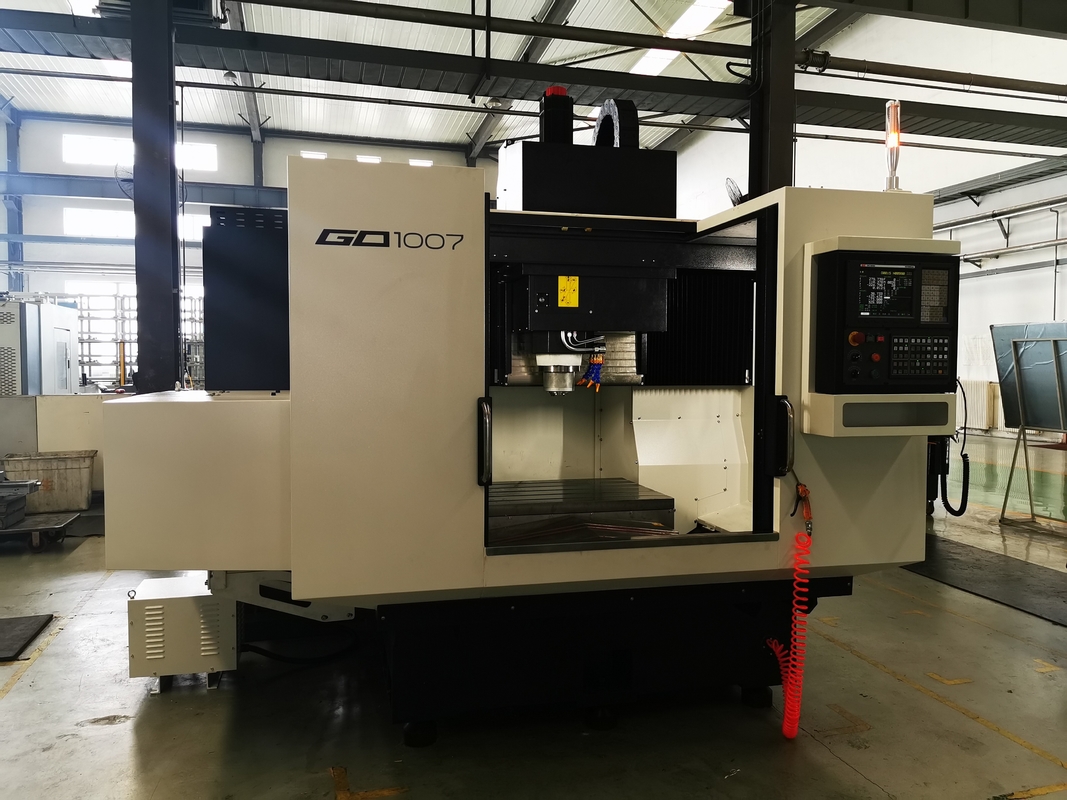

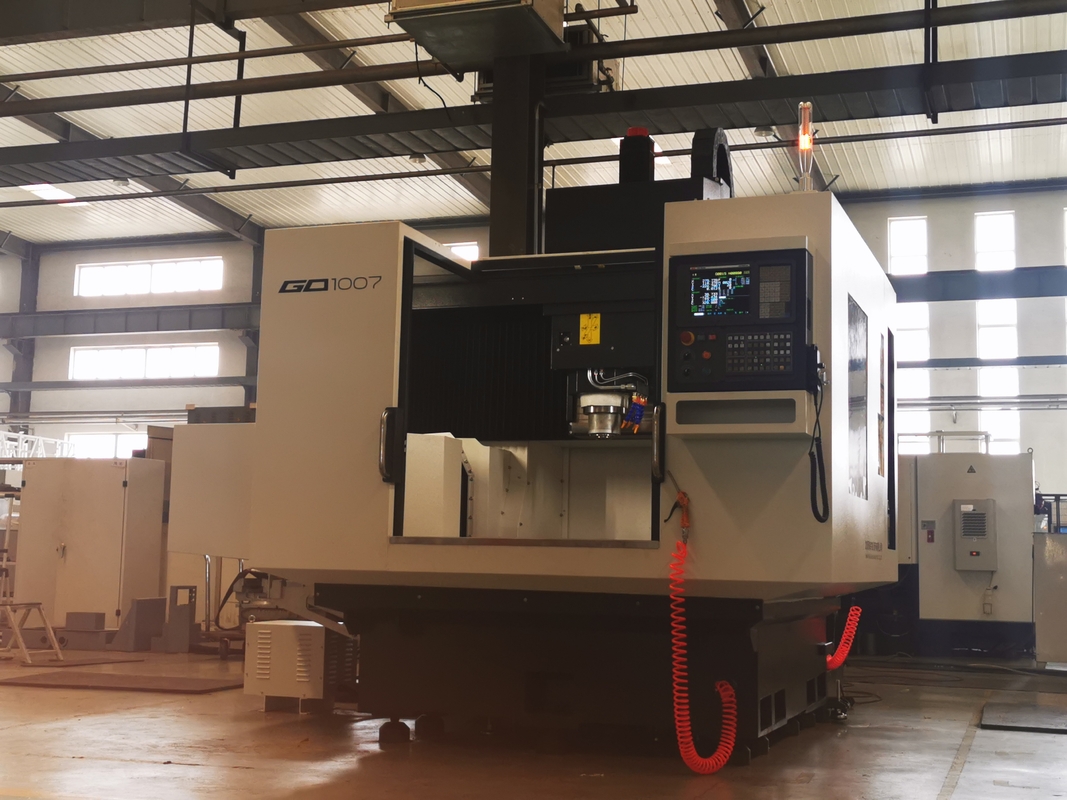

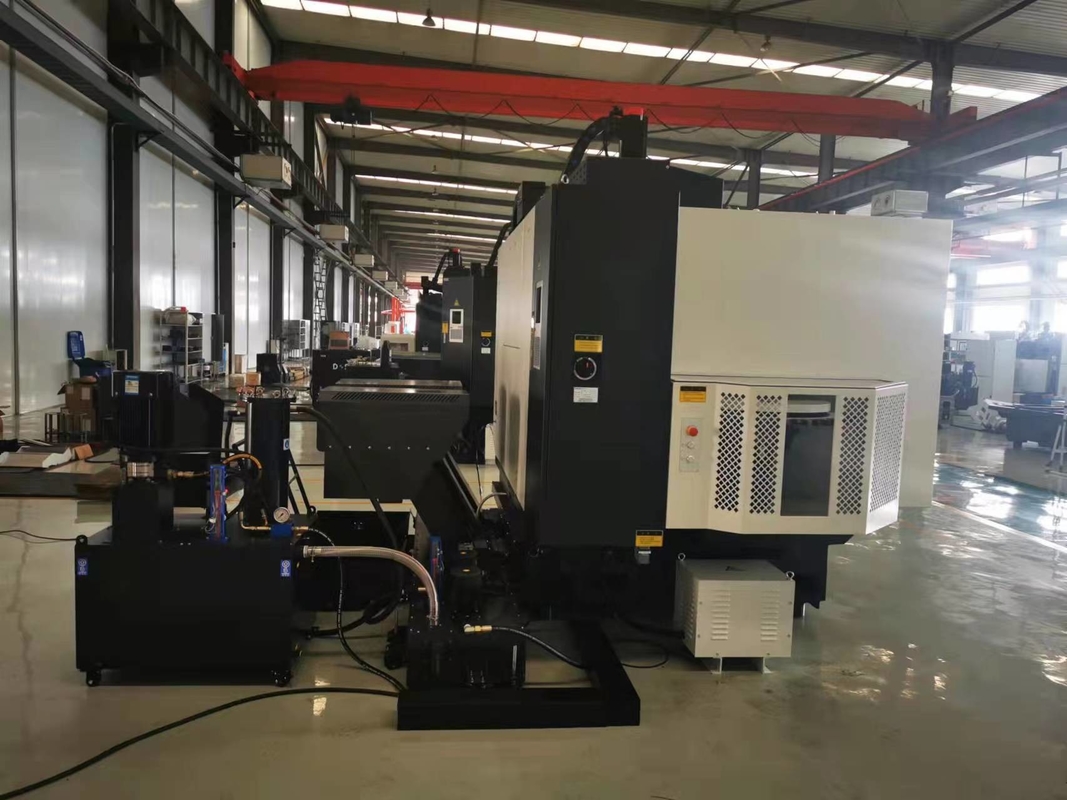

Тип центр GD1007 портала филировальной машины машины CNC сверля

Тип центр GD1007 CNC портала сверля и филируя подвергая механической обработке

1. Описание машины:

1,1 основная структура машины

GD1007 принимает самую стабилизированную рамку портала, кровать аранжирована с укреплениями, и структура кровати толста. Взаимн секционный оптимизированный луч аранжирован с ведущим брусом шагнутым больш-пядью, и z-ось высокопрочной седловины построена с блоком 6-скольжения, который делает headstock с высокой статической и динамической ригидностью. Машина составлена основных ключевых частей, основной системы движения, системы движения питания, системы хранения инструмента вспомогательной, пневматической системы, системы смазки, системы защиты, удаления обломока и системы охлаждения, электрической системы управления и так далее.

1,2 основные ключевые части машины

Основные ключевые большие части GD1007 кровати, таблицы, столбца, седловины, материала коробки шпинделя высокопрочное серое литое железо HT300, с хорошими ригидностью и амортизацией, хорошее удерживание точности.

GD1007 все ключевые позиции завершены нашими центром, обдиркой и полу-отделкой портала CNC компании подвергая механической обработке и импортированы pentahedron портала машины Японии центром нового японского многофункционального подвергая механической обработке (HF - 5 m) в мастерской температуры постоянного для выполнения окончательного заканчивая процесса, обеспечить что ключ большая подвергая механической обработке точность, таким образом обеспечивая геометрическую точность механических инструментов.

1,3 основная система движения машины

Основная система движения GD1007 принимает мотор сервопривода шпинделя через ременную передачу, управляя механической структурой шпинделя, детали следующим образом:

Блок шпинделя часть ядра механического инструмента, используя блок шпинделя высокой точности, модель: BT50, основная система движения принимает силу 15/18.5kW, структуру мотора сервопривода шпинделя передачи ременная передача, скорость 4000RPM, вращающий момент максимального выпуска продукции выхода 214/255N.m.

1,4 система движения питания машины

GD1007 имеет итог 3 линейных ходовых валиков. Трехосный механизм питания принимает мотор сервопривода AC. Гибкая муфта не-отрицательной реакции сразу соединена с винтом руководства сразу для того чтобы управлять винтом шарика для того чтобы повернуть и осуществить reciprocating движение каждого вала.

1,5 журнал механического инструмента:

GD1007 принимает журнал инструмента сервопривода фабрики домодельный, метод изменения инструмента на месте, высокая надежность, быстрое изменение инструмента; Специфические параметры журнала инструмента следующим образом:

Форма ................................. BT50 инструмента

Количество хранения журнала ...... . ........................ 16pcs

Максимальный диаметр (полный инструмент/смежный инструмент пустой)… ........ Φ 133/Φ 200 mm

Максимальная длина ........................ 300mm инструмента

Максимальный вес инструмента ................................ 15KG

1,6 система защиты механического инструмента

Форма предохранения от ведущего бруса GD1007: Ось x крышка органа, Y-osь плита тяги нержавеющей стали 201 защитная, ось z броневой лист нержавеющей стали для того чтобы обеспечить адекватную защиту для системы подачи; Защита механического инструмента конструирована и изготовлена нашей компанией. Зона деятельности механического инструмента полно закрыта для обеспечения представления безопасности и защиты во время деятельности.

Стандартный сборник тумана масла, уменьшает разрядку тумана ко вне машины.

1,7 удаление и система охлаждения обломока механического инструмента

Разрядка обломока GD1007 принимает двойной цепные прибор и обломок разрядки обломока получая автомобиль.

Система охлаждения принимает 2 охлаждая метода охлаждать инструмента внутренний и внешний охлаждать. Внутренний охлаждать принимает 20bar, систему фильтрации воды высоко-подачи 65L/min высоконапорную разбивочную, а внешний охлаждать принимает расход потока 67L/min и голову 27m для обеспечения надежности охлаждать.

Стандартная конфигурация высоконапорного водяного пистолета, может лучше очистить опиловки утюга механического инструмента.

1,8 система машины пневматическая

GD1007 принимает компоненты пневматического контроля с надежным представлением и хорошей стабильностью для изменения инструмента для шпинделя, чистого выдувания воздухом для центра шпинделя, и сухого и чистого обжатого воздуха для внешнего воздушного пульверизатора.

1,9 система управления механического инструмента электрическая

GD1007 выбирают систему CNC KND K2100, системное программное обеспечение имеют богатство функцию обнаружения сигнала тревоги, могут преградить недостаток во времени дальше расширить, значительно уменьшить риск повреждения оборудования и личной травмы, машины основные электрические элементы принимают отечественное и международные известные бренды, главные электрические части качественные, стабилизированное представление, гарантируют стабильность безаварийной работы механического инструмента длинной.

технические параметры 2.Main

3. Основной список конфигурации
