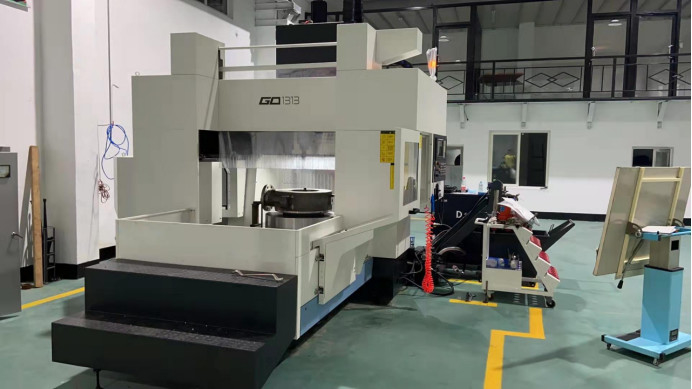

Тип форма BT50 портала GD1313 инструмента CNC сверля филируя подвергая механической обработке разбивочная

Тип форма BT50 CNC портала GD1313 сверля и филируя подвергая механической обработке центра инструмента

1. Описание машины:

1,1 основная структура машины

GD1007 принимает самую стабилизированную рамку портала, кровать аранжирована с укреплениями, и структура кровати толста. Взаимн секционный оптимизированный луч аранжирован с ведущим брусом шагнутым больш-пядью, и z-ось высокопрочной седловины построена с блоком 6-скольжения, который делает headstock с высокой статической и динамической ригидностью. Машина составлена основных ключевых частей, основной системы движения, системы движения питания, системы хранения инструмента вспомогательной, пневматической системы, системы смазки, системы защиты, удаления обломока и системы охлаждения, электрической системы управления и так далее.

1,2 основные ключевые части машины

Основные ключевые большие части GD1313 кровати, таблицы, столбца, седловины, материала коробки шпинделя высокопрочное серое литое железо HT300, с хорошими ригидностью и амортизацией, хорошее удерживание точности.

GD1313 все ключевые позиции завершены нашими центром, обдиркой и полу-отделкой портала CNC компании подвергая механической обработке и импортированы pentahedron портала машины Японии центром нового японского многофункционального подвергая механической обработке (HF - 5 m) в мастерской температуры постоянного для выполнения окончательного заканчивая процесса, обеспечить что ключ большая подвергая механической обработке точность, таким образом обеспечивая геометрическую точность механических инструментов.

1,3 основная система движения машины

Основная система движения GD1313 принимает мотор сервопривода шпинделя через ременную передачу, управляя механической структурой шпинделя, детали следующим образом:

Блок шпинделя часть ядра механического инструмента, используя блок шпинделя высокой точности, модель: BT50, основная система движения принимает силу 15/18.5kW, структуру мотора сервопривода шпинделя передачи ременная передача, скорость 4000RPM, вращающий момент максимального выпуска продукции выхода 214/255N.m.

1,4 система движения питания машины

GD1313 имеет итог 3 линейных ходовых валиков. Трехосный механизм питания принимает мотор сервопривода AC. Гибкая муфта не-отрицательной реакции сразу соединена с винтом руководства сразу для того чтобы управлять винтом шарика для того чтобы повернуть и осуществить reciprocating движение каждого вала.

1,5 журнал механического инструмента:

GD1313 принимает журнал инструмента сервопривода фабрики домодельный, метод изменения инструмента на месте, высокая надежность, быстрое изменение инструмента; Специфические параметры журнала инструмента следующим образом:

Форма ................................. BT50 инструмента

Количество хранения журнала ...... . ........................ 16pcs

Максимальный диаметр (полный инструмент/смежный инструмент пустой)… ........ Φ 133/Φ 200 mm

Максимальная длина ........................ 300mm инструмента

Максимальный вес инструмента ................................ 15KG

1,6 система защиты механического инструмента

Форма предохранения от рельса GD1313: X-ось плита тяги нержавеющей стали 201 защитная, Y-osь крышка органа, Z-ось хлопья панцыря нержавеющей стали обеспечивает адекватную защиту для системы подачи; предохранение от машины механического инструмента конструировано и изготовлено нашей компанией, зоной деятельности механического инструмента используя полностью закрытую форму для обеспечения представления безопасности и защиты во время деятельности.

1,7 удаление и система охлаждения обломока механического инструмента

Обломок GD1313 ИСПОЛЬЗУЕТ клетку пары и задний прибор удаления обломока цепи, комплектует вверх мякиши.

Система охлаждения принимает 2 охлаждая метода охлаждать инструмента внутренний и внешний охлаждать. Внутренний охлаждать принимает 20bar, систему фильтрации воды высоко-подачи 65L/min высоконапорную разбивочную, а внешний охлаждать принимает расход потока 67L/min и голову 27m для обеспечения надежности охлаждать.

Стандартная конфигурация высоконапорного водяного пистолета, может лучше очистить опиловки утюга механического инструмента.

1,8 система машины пневматическая

GD1007 принимает компоненты пневматического контроля с надежным представлением и хорошей стабильностью для изменения инструмента для шпинделя, чистого выдувания воздухом для центра шпинделя, и сухого и чистого обжатого воздуха для внешнего воздушного пульверизатора.

1,9 система управления механического инструмента электрическая

GD1007 выбирают систему CNC KND K2100, системное программное обеспечение имеют богатство функцию обнаружения сигнала тревоги, могут преградить недостаток во времени дальше расширить, значительно уменьшить риск повреждения оборудования и личной травмы, машины основные электрические элементы принимают отечественное и международные известные бренды, главные электрические части качественные, стабилизированное представление, гарантируют стабильность безаварийной работы механического инструмента длинной.

технические параметры 2.Main

список конфигурации 3.Main
