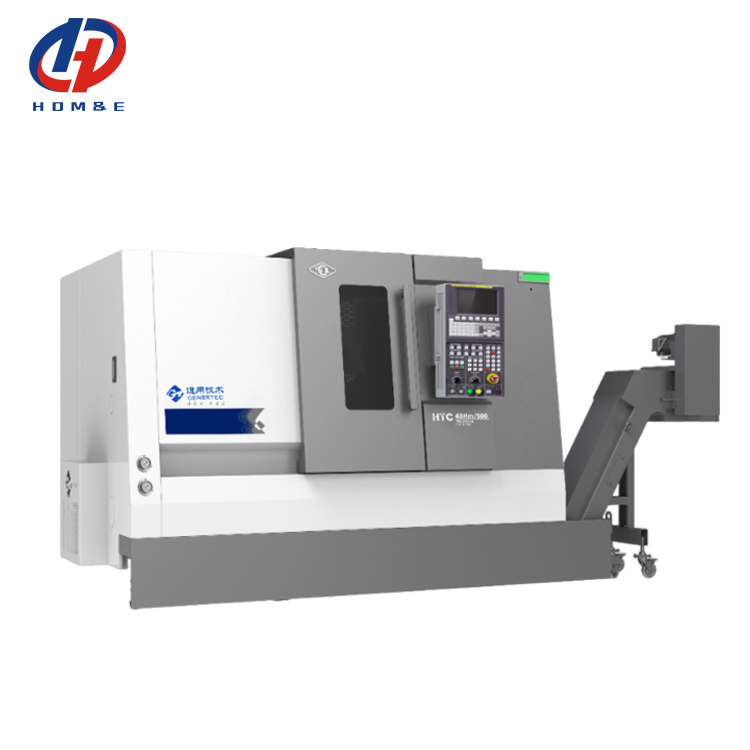

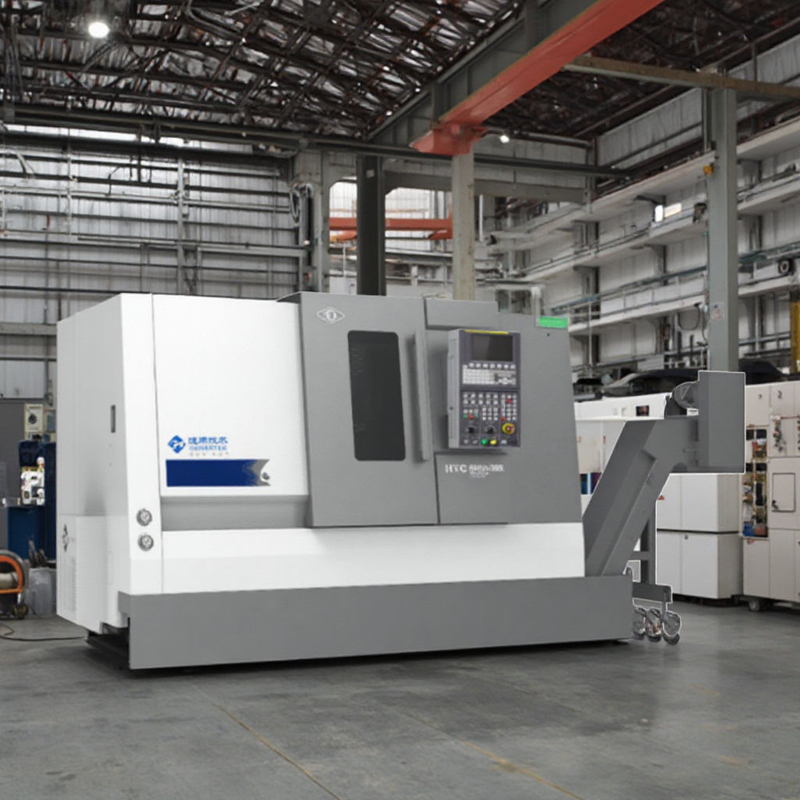

Машины токарного станка CNC кровати скоса G45L железная дорога горизонтальной высокоскоростная
Подробная информация о продукции
| Название продукта: | Горизонтальный токарный станок с ЧПУ G45L с наклонной станиной | Максимальный диаметр поворота над станиной: | Φ450mm |
|---|---|---|---|
| Максимальный диаметр обработки (тип диска): | Φ300mm | Максимальный диаметр обработки (тип вала): | Φ120mm |
| Максимальная длина обрабатываемой детали: | 300 мм | Максимальный диаметр сквозного отверстия стержня: | Φ45мм |
| Максимальная скорость шпинделя: | 6000 об / мин | Мощность двигателя шпинделя: | 5,5 кВт |
| Выделить |
Наклоните машину токарного станка кровати горизонтальную,Высокоскоростной токарный станок CNC кровати скоса,Токарный станок скоса CNC горизонтальный |
||
Описание продукта
Кровати скоса железной дороги G45L токарный станок CNC высокоскоростной мини горизонтальный
Характер продукции части i
Машина CNC G45L может автоматически выполнить внутреннюю и внешнюю круговую поверхность, коническую поверхность, поверхность дуги, конечную грань, разнообразие потоки (метрическую резьбу, поток конусности, поток конечной грани) филируя, обработку кобальта, reaming, сверлильных и другую поворачивать, более соответствующую для частей пакетной обработки продукции мастерской предприятия.
Технические данные основы части II
| Деталь | Имя | Параметр |
| Обработка ряда | Максимальный поворачивая диаметр над кроватью | Φ450mm |
| Максимальный подвергая механической обработке диаметр (тип диска) | Φ300mm | |
| Максимальный подвергая механической обработке диаметр (тип вала) | Φ120mm | |
| Максимальная длина, который подвергли механической обработке workpiece | 300mm | |
| Максимальная штанга через диаметр отверстия | Φ45mm | |
| Перемещение и самое быстрое питание | Перемещение оси x | 800mm |
| Перемещение оси z | 330mm | |
| Скорость оси X/Z быстроподвижная | 30m/min | |
| Моторы сервопривода оси X/Z | 1.3/1.3 KW | |

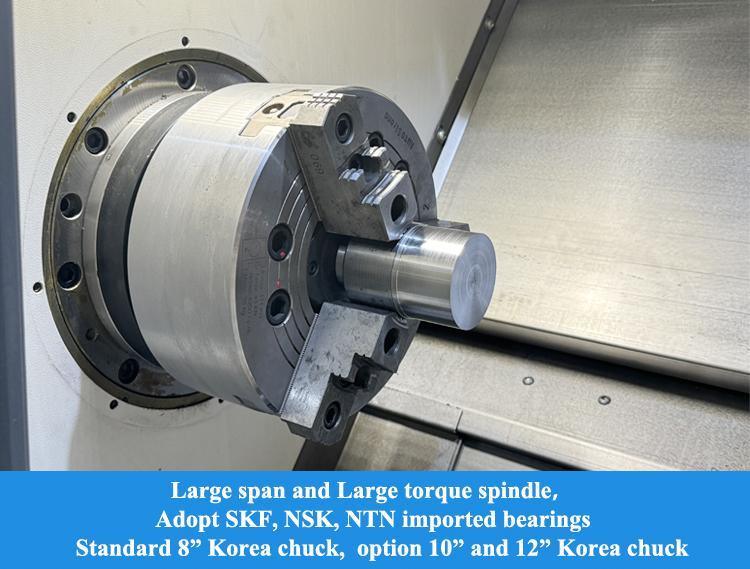

| Шпиндель | Нос шпинделя | A2-5 |
| Диаметр скважины шпинделя | Φ56mm | |
| Максимальная скорость шпинделя | 6000rpm | |
| Сила мотора шпинделя | 5.5kw | |
| Спецификация рукава и роторного цилиндра | 6 дюймов | |
| Подвергая механической обработке точность | Точность повторимости оси X/Z | ±0.003mm |
| Ось X/Z располагая точность | ±0.005mm | |

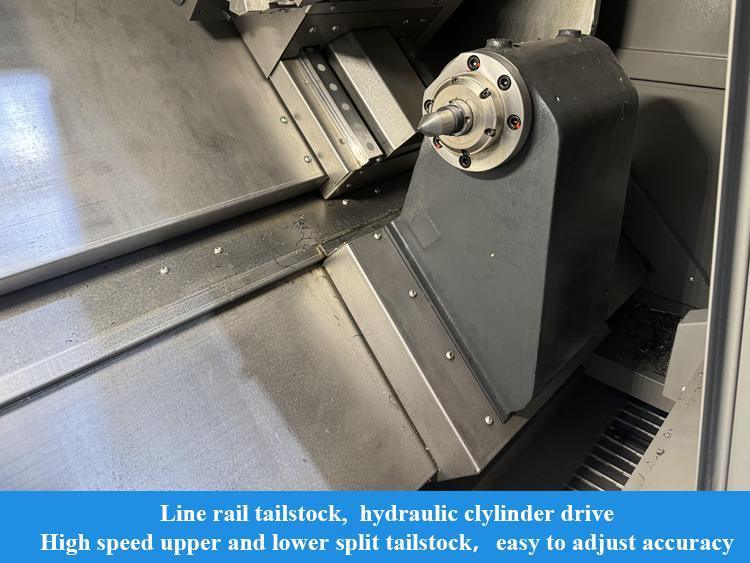

| Гидравлический tailstock | Спецификация рукава Tailstock | без |
| Перемещение рукава Tailstock | без | |
| Ряд давления Tailstock | без | |
| Режим движения Tailstock | без | |

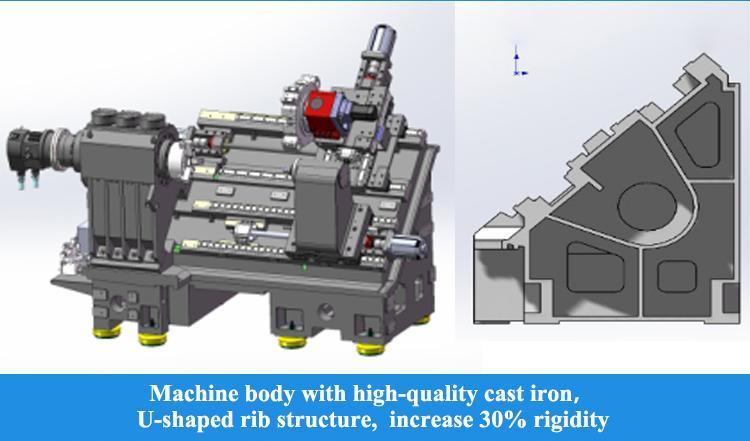

| Другой | Форма структуры кровати | 45 градусов наклоняет кровать |
| Тип хвостовика инструмента | □20*20 | |
| Буря спецификации штанги | Φ25mm | |
| Башенка | без | |
| Общие размеры | Высота width× Length× | 2065*1540*1660 |
| вес | 2400kg |
Конфигурация стандарта части III
| Деталь | Описание | Примечания |
| Система CNC | SYNTEC21TA | |
| Главный мотор сервопривода | Отечественный | |
| Мотор сервопривода оси X/Z | Япония | |
| Шпиндель | Провинция Тайваня | |
| Подшипник шпинделя | Япония NSK | |
| Подшипник винта | THT | |

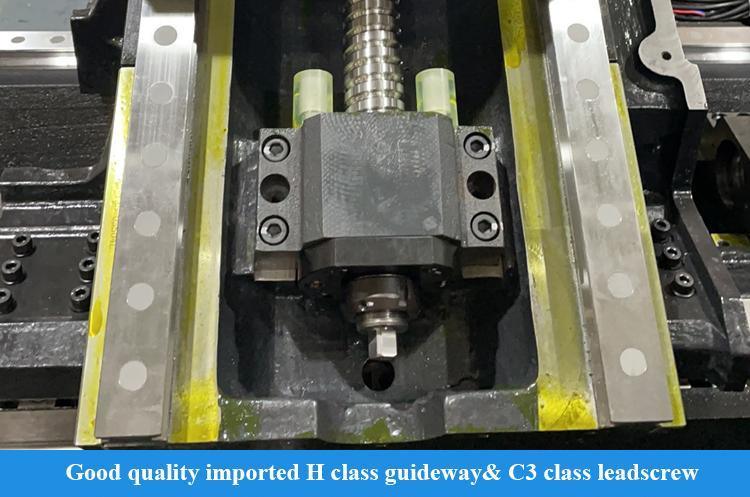

| Линейный проводник | PMI/HIWIN | X-ось: 25 шарикоподшипников Z-ось: 30 шарикоподшипников |
| Винт шарика | PMI/HIWIN | X-ось: 3210 Z-ось: 3210 |
| Роторный цилиндр масла | Отечественный | |
| Гидравлический collet | Отечественный | 2 collets как стандарт |
| Гидравлическая башенка | Провинция Тайваня | Без |
| Система автоматической смазки | Отечественный | |
| Система охлаждения | Отечественный | |
| Теплообменный аппарат | Отечественный | |
| Лампа аварийной сигнализации | Отечественный | |
| Электрический | Отечественный | |
| Техническое руководство | ||
| Инструкция эксплуатации и техническое обслуживание, электрическое руководство, официальное разрешение, список упаковки, руководство работы энергетической системы (электронный файл) и руководство программирования системы (электронный файл). | ||
