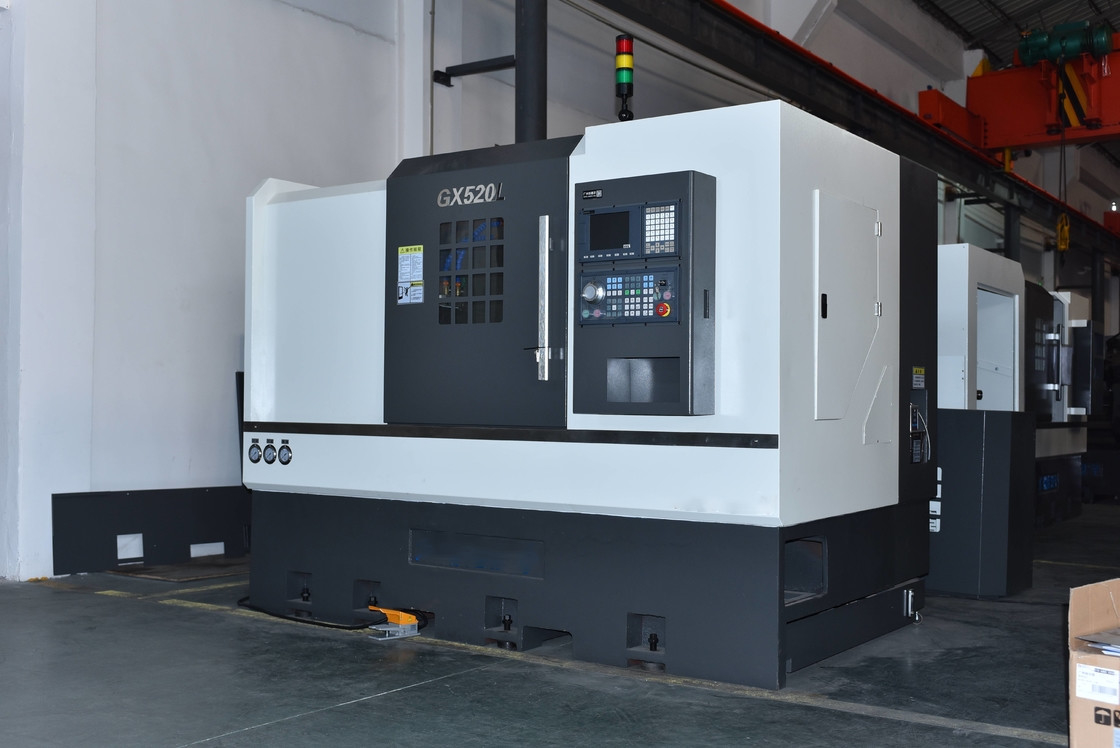

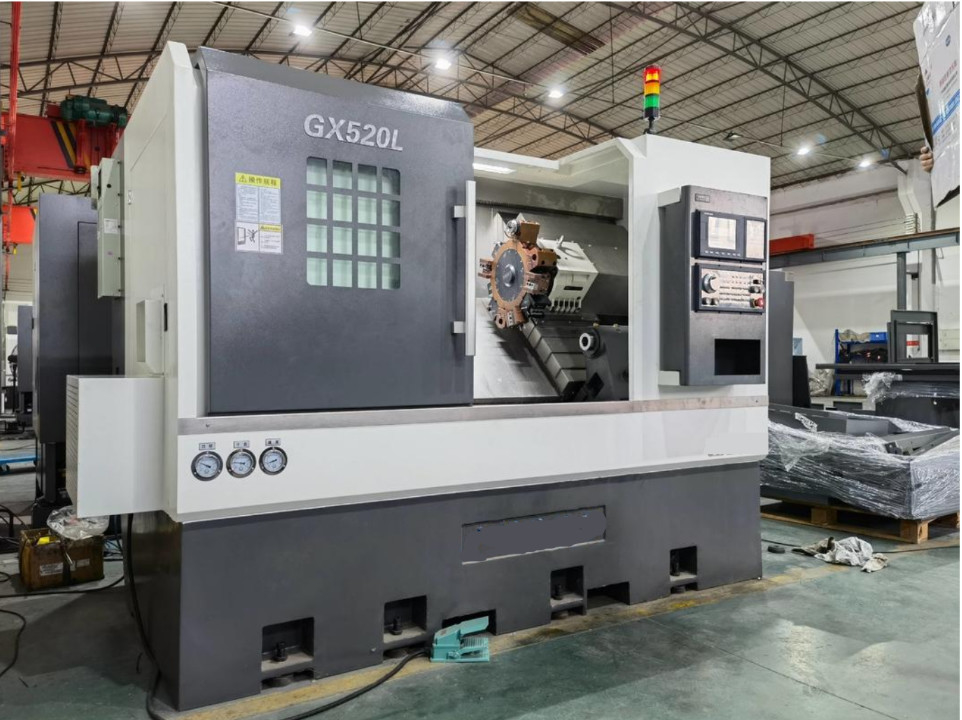

GX520L наклоняют токарный станок металла башенки силы станции центра 12 CNC поворачивая поворачивая
Подробная информация о продукции
| Название продукта: | Центр GX520L CNC поворачивая | Максимальное качание над кроватью: | 500mm |
|---|---|---|---|
| Максимальный подвергая механической обработке диаметр (тип диска): | 460mm | Максимальный подвергая механической обработке диаметр (тип вала): | 300MM |
| Максимальная обрабатывая длина: | 570mm | Расстояние между осями: | 620mm |
| Тип носа шпинделя: | A2-6 | Сила мотора шпинделя: | 11kw |
| Диаметр Адвокатуры: | 52MM | Вес: | 4300kgs |
| Выделить |
Токарный станок металла скоса поворачивая,Машина башенки силы поворачивая,Центр CNC металла башенки поворачивая |
||
Описание продукта
Металл центра GX520L 4500rpm CNC скоса поворачивая поворачивая оптового поставщика изготовляет
Особенности I.Product основные
кровать машины 1.The использует laserinstrument высокой точности оптически для того чтобы сделать компенсацию тангажа для обеспечения такой же располагать точный части работы.
2. x, Z-ось кладет для использования линейного пути проводника с высоким rgidity (Hiwin и PMI импортированные от Тайваня). Через вычисление и анализ, след и дистанционирование следа используют самый лучший дизайн, низкое сопротивление и высокую ригидность. Винт шарика точности C3 пользы X.Z-axis высокий меля. Обе стороны поддержки фиксированного шарикоподшипника угла enduse 60°oblique ассистентской combinedtype NSK или СИГАРЕТЫ. Двухвальные концы используют дизайн претензии для обеспечения работая точности. Быстрое движение 30m/min. Таким образом оно смогл увеличить эффективность работы и длительность процесса уменшения.
3. Шпиндель использует ранг Тайваня imported.NSK p4 угловой шарикоподшипник установлен внутри шпинделя. Собрание передние 3 и задние 2 обеспечивают ригидность и работая точность для осевого и радиального направления. Контактируя surtace для шпинделя и шкафа выскоблено. Таким образом, во время высокоскоростного хода шпинделя, оно смогл держать qulet шпинделя, минимальную вибрацию и хорошее тепловыделение.
II. основные технические параметры
| НЕТ. | Деталь | Блок | Параметр |
| 1 | Максимальное качание над кроватью | mm | 500 |
| 2 | Максимальный подвергая механической обработке диаметр (тип диска) | mm | 460 |
| 3 | Максимальный подвергая механической обработке диаметр (тип вала) | mm | 300 |
| 4 | Максимальная обрабатывая длина | mm | 570 |
| 5 | Расстояние между осями | mm | 620 |
| 6 | Тип носа шпинделя | A2-6 (A2-8 опционное) | |
| 7 | Сила мотора шпинделя | KW | 11 |
| 8 | Цыпленок/вращая цилиндр масла | 8 дюймов | |
| 9 | Скорость шпинделя | rpm | 4500 (A2-8 шпиндель 3000) |
| 10 | Диаметр отверстия шпинделя | mm | 66 (A2-8 шпиндель 80) |
| 11 | Диаметр Адвокатуры | mm | 52 (A2-8 шпиндель 65) |
| 12 | Спецификации винта оси X/Z | 4010/4010 | |
| 13 | Ход предела оси x | mm | 300 |
| 14 | Спецификации рельса оси X/Z | 35/45 | |
| 15 | Ход предела оси z | mm | 620 |
| 16 | Тариф оси X/Z быстроподвижный | m/min | 20 |
| 17 | Мотор сервопривода оси X/Z | NM | 18/18 |
| 18 | Мотор сервопривода оси силы | NM | 15 |
| 19 | Точность повторения оси X/Z | mm | ±0.003 |
| 20 | Ось X/Z располагая точность | mm | ±0.005 |
| 21 | Башенка | башенка силы 12-station | |
| 22 | Спецификация рукава Tailstock | MT-5 | |
| 23 | Ход рукава Tailstock | mm | 100 |
| 24 | Length*width*height | mm | 2770x1780x11945 |
| 25 | Утяжелите (приблизительный вес) | kg | 4300 |
III. основной список конфигурации
| Стандартная конфигурация | |||
| Аксессуары называют | Бренд | Примечания | |
| Система CNC | Тайвань | Syntec 22TA | |
| Водитель шпинделя | Тайвань | Syntec | |
| Мотор сервопривода оси X/Z | Тайвань | Syntec | Управление автобуса |
| Шпиндель | Тайвань | Luo Li/Dan Quan | |
| Подшипник шпинделя | Япония | NSK | |
| Подшипник штанги винта | совместное предприятие | THT | |
| линейный ведущий брус | Тайвань | PMI/HIWIN | Ось x: 35 роликов Ось z: 45 роликов |
| винт шарика | Тайвань | PMI/HIWIN | Ось x: 4010 Ось z: 4010 |
| Неубедительный роторный цилиндр | сделанный в Китае | KEPUTE | |
| Неубедительный гидравлический цыпленок | Тайвань | Qiandao/Tongfu | |
| Осевая башенка силы | Тайвань | Сердце Кинг-Конг | |
| Система автоматической смазки | сделанный в Китае | Бег Hu/Liang Sheng | |
| Система охлаждения | Jing Jiang/Luo Kai | ||
| теплообменный аппарат | Lingji | ||
| Лампа аварийной сигнализации | Отечественное высококачественное | ||
| электрический | Chint | ||
| Техническое руководство | |||
| Механическая польза и руководство по уходу и обслуживанию, электрическое руководство, сертификат, список упаковки, руководство работы энергетической системы (электронный файл), руководство программирования системы (электронный файл) | |||
Образец IV.Workpiece
V. Упаковка и доставка
