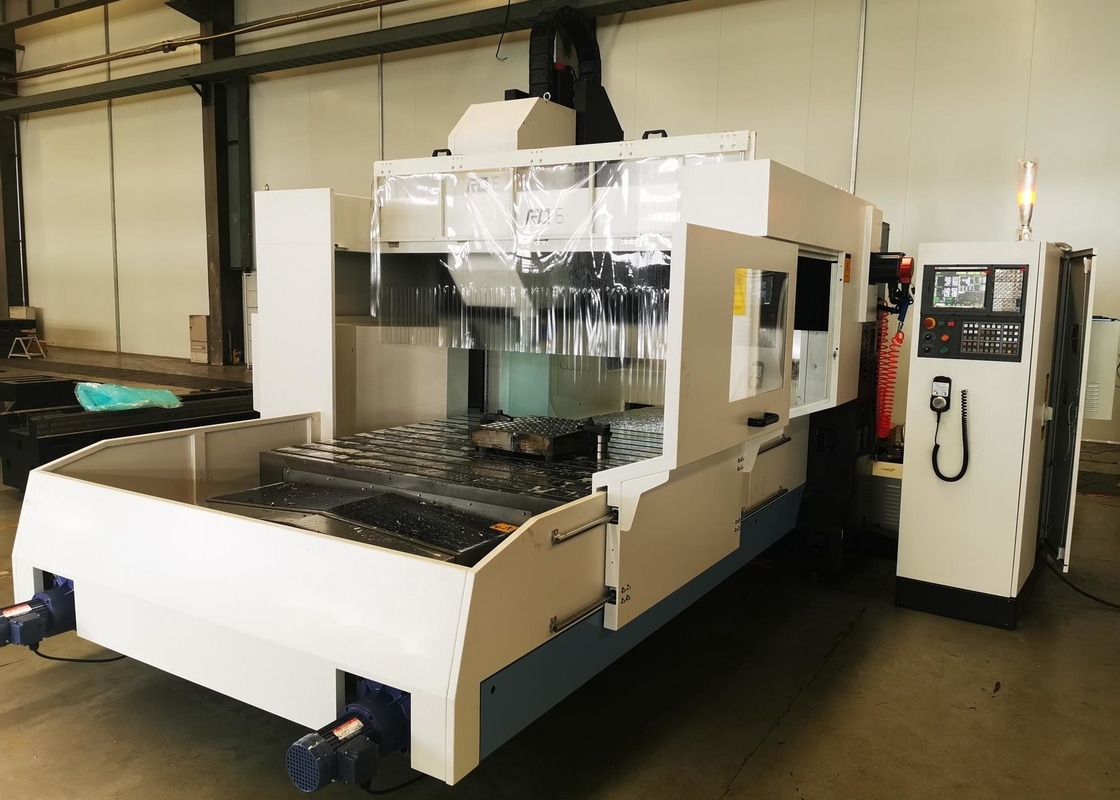

Worktable центра машины CNC RD16 сверля нагружая 3000kgs
Подробная информация о продукции
| Название продукта: | Центр RD16 портала сверля и филируя подвергая механической обработке | Размер Worktable: | 1600x1600mm |
|---|---|---|---|
| Загрузка Worktable: | 3000kgs | Перемещение (X/Y/Z): | 1600/1600/500 |
| Максимальная проходя высота портала: | 550mm | Максимальная проходя ширина портала: | 1800mm |
| Скорость шпинделя: | 10-4000rpm | Сила мотора шпинделя: | 15/18.5kw |
| Выделить |
Центр портала сверля подвергая механической обработке,Центр 3000kgs CNC сверля подвергая механической обработке,Машина BT50 CNC сверля |
||
Описание продукта
Сверлить портала CNC и филируя подвергая механической обработке разбивочный worktable нагружая 3000kgs RD16
Введение I.Product
Продукты серии RD оптимизированы в структурной ригидности, сверля способности и части отверстие улучшать обрабатывая точность положения для того чтобы соотвествовать сверля высокой эффективности и высокой стабильности подшипника slewing, высокоточное tubesheet и другие индустрии, делая им профессиональную оптимизированную модель фокусируя на применениях индустрии.
Параметры II.Main технические
| Деталь | RD16 | RD20 | |
| Размер Worktable | mm | 1600x1600 | 2000x2000 |
| Загрузка Worktable | kg | 3000 | 4000 |
| Перемещение (X/Y/Z) | mm | 1600/1600/500 | 2000/2000/500 |
| Расстояние между конечной гранью шпинделя и worktable | mm | 250-750 | 250-750 |
| Максимальная проходя высота портала | mm | 550 | 550 |
| Максимальная проходя ширина портала | mm | 1800 | 2100 |
| Отверстие конусности шпинделя | - | BT50 | BT50 |
| Скорость шпинделя | rpm | 10-4000 | 10-4000 |
| Сила мотора шпинделя | kW | 15/18.5 | 15/18.5 |
| Вращающий момент шпинделя | N.m | 214/255 | 214/255 |
| Максимальный тариф рабочей подачи (X/Y/Z) | mm/min | 10000 | 10000 |
| Быстроподвижная скорость (X/Y/Z) | m/min | 15/15/20 | 15/15/20 |
| Тип ведущего бруса (X/Y/Z) | - | ведущий брус 3 осей линейный | ведущий брус 3 осей линейный |
| Тип журнала инструмента | - | Журнал сервопривода | Журнал сервопривода |
| Количество инструментов | ПК | 16 | 16 |
| Максимальный диаметр инструмента (полный инструмент/смежный космос инструмента) | mm | Φ133/Φ200 | Φ133/Φ200 |
| Максимальная длина инструмента | mm | 300 | 300 |
| Максимальный вес инструмента | kg | 15 | 15 |
| Располагающ точность x/y/z (ISO 230-2) | mm | 0.012/0.012/0.008 | 0.015/0.015/0.008 |
| Повторяющийся располагая точность x/y/z (ISO 230-2) | mm | 0.008/0.008/0.005 | 0.010/0.010/0.005 |
| Размеры (l x w x h) | mm | 6500x5000x3400 | 7500x5500x3500 |
| Вес машины (чистый/большой) | kg | 12500/13200 | 16500/17300 |
| Система управления | - | KND | KND |
Список конфигурации III.Main
| НЕТ. | Имя | Описание конфигурации | |
| RD16 | |||
| Спецификация/имя | Примечания | ||
| 1 | Система | Численная система управления | Пекин KND |
| 2 | Шпиндель | BT 50-155//центральный шпиндель выхода | Тайвань |
| 3 | Журнал инструмента | BT50//16t//журнал сервопривода | Китай |
| 4 | Проводник | XYZ: 45 | Тайвань HIWIN/PMI |
| 5 | Винт | XYZ: 5010 | Тайвань TBI |
| 6 | Подшипник | Угловой шарикоподшипник контакта | Япония NSK |
| 7 | Соединение | GS38 | Япония NBK |
| 8 | Пневматические части | Обработка источника воздуха, фильтрация шпинделя воздухонепроницаемая вторичная | SMC |
| 9 | Система смазки | Количественный насос смазки тавота | Китай |
| 10 | Транспортер обломока | Цепной транспортер обломока | Китай |
| 11 | Внутренняя система охлаждения | Система фильтрации 20Адвокатур внутренняя охлаждая | Китай |
| 12 | Электрический охлаждать коробки | Электрический теплообменный аппарат шкафа | Китай |
IV структура механического инструмента
