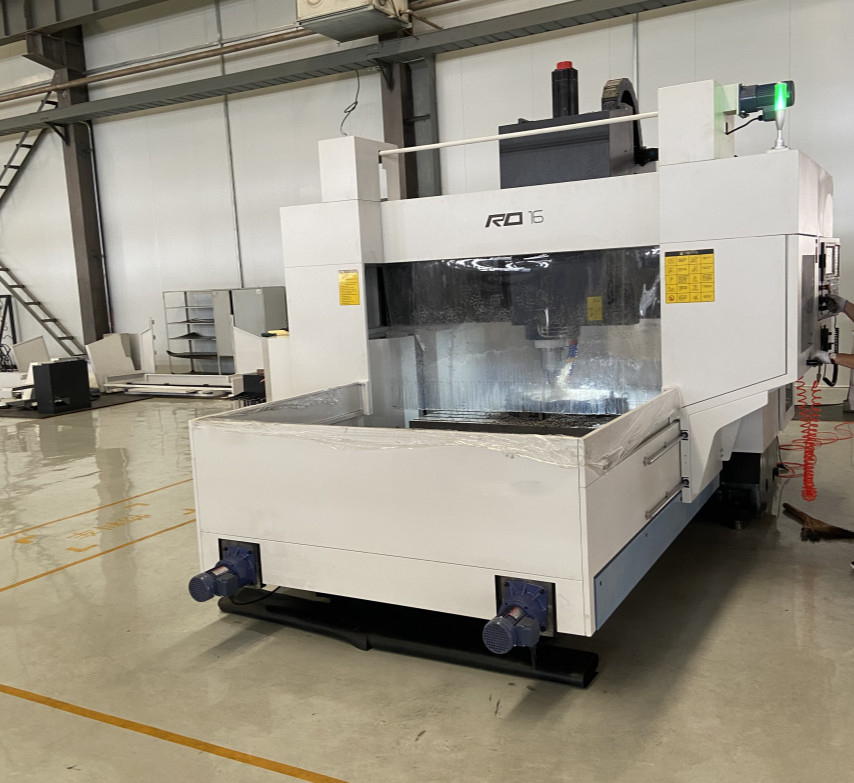

Шпиндель BT50 центра филировальной машины портала машины CNC RD20 сверля

Машина CNC шпинделя BT50 центра RD20 сверля и филировальной машины портала CNC сверля

Особенности I.Machine:

Серия RD продуктов для частей высокой эффективности, требований к диска высокой стабильности сверля, в структурных ригидности и наибольшем диаметре сверления и улучшить точность отверстия обрабатывая положение значительно была оптимизирована, делая им профессиональную модель оптимизирования фокусируя на применениях индустрии.

1,1 основная структура

RD20 принимает самую стабилизированную рамку портала, кровать аранжирована с внутренним подкреплением, структура кровати толста, луч оптимизированный поперечным сечением аранжирован с ведущим брусом шага большой пяди, ось z высокопрочной седловины принимает 6 блочных структур скольжения, так, что коробка шпинделя будет иметь высокую статическую и динамическую ригидность. Машина составлена основных ключевых частей, основной системы движения, системы движения питания, системы хранения инструмента вспомогательной, пневматической системы, системы смазки, системы защиты, удаления обломока и системы охлаждения, электрической системы управления и так далее.

1,2 основные ключевые части

Тело, worktable, столбец, седловина и headstock кровати RD20 сделаны из высокопрочного серого литого железа HT300, которое имеет хорошее удерживание ригидности, амортизации и точности.

RD20 все ключевые позиции завершены нашими центром, обдиркой и полу-отделкой портала CNC компании подвергая механической обработке и импортированы pentahedron longmen машины Японии центром нового японского многофункционального подвергая механической обработке (HF - 5 m) в мастерской температуры постоянного для выполнения окончательного заканчивая процесса, обеспечить что ключ большая подвергая механической обработке точность, таким образом обеспечивая геометрическую точность механических инструментов.

1,3 основная система движения

Основная система движения RD20 принимает мотор сервопривода шпинделя для того чтобы управлять через пояс, и структура управлять механическим шпинделем следующим образом:

Блок шпинделя часть ядра механического инструмента. Он принимает блок шпинделя высокой точности, модель: BT50. Основная система движения принимает силу мотора сервопривода шпинделя 15/18.5kW, скорость максимального выпуска продукции 4000rpm, и вращающий момент выхода 214/255N.m.

1,4 система движения питания

RD20 имеет 3 линейных ходового валика. Трехосный механизм питания принимает мотор сервопривода AC. Гибкая муфта не-отрицательной реакции сразу соединена с винтом руководства для того чтобы осуществить reciprocating движение каждого вала.

1,5 система защиты

Защитная форма ведущего бруса RD20: Ось x плита тяги нержавеющей стали 201 защитная, Y-osь крышка органа, ось z броневой лист нержавеющей стали для того чтобы обеспечить адекватную защиту для системы подачи; Защита механического инструмента конструирована и изготовлена нашей компанией. Зона деятельности механического инструмента полно закрыта для обеспечения представления безопасности и защиты во время деятельности.

1,6 удаление и система охлаждения обломока

Discharging обломока RD20 принимает двойную, который сели на мель клетку и после цепного обломока discharging прибор, обломок получая автомобиль.

Система охлаждения принимает 2 охлаждая метода охлаждать инструмента внутренний и внешний охлаждать. Внутренний охлаждать принимает 20bar, систему фильтрации воды высоко-подачи 65L/min высоконапорную разбивочную, а внешний охлаждать принимает расход потока 67L/min и голову 27m для обеспечения надежности охлаждать.

Стандартная конфигурация высоконапорного водяного пистолета, может лучше очистить опиловки утюга механического инструмента.

1,7 пневматическая система

RD20 принимает компоненты пневматического контроля с надежным представлением и хорошей стабильностью для изменения инструмента для шпинделя, чистого выдувания воздухом для центра шпинделя, и сухого и чистого сжатого газа для внешнего воздушного пульверизатора.

Параметры II.Main технические

Список конфигурации III.Main

IV.Why выбирают нас

Пре-продажа:
(1) относительно ваших требований, самая лучшая соответствующая машина будет порекомендовать вас, подгонянную поддержку машины также;
(2) относительно ваших требований к страны, некоторые сертификаты поставят для того чтобы помочь вам зазор. Как CE, CO, FORM-A, FORM-E, FORM-F, первоначальный сертификат подписанный Embassy.etc.
(3) полностью машина будет испытана перед доставкой, и мы сфотографируем видео и к вам. Когда вы получаете его, оно может работать сразу.

После-продажи
(1) мы поставим полностью систему управления и программное обеспечение приводится в действие ручное, поэтому вы можете привестись в действие машину легко для того чтобы сослаться оно.
(2) полностью проблема машины, вы можете спросить мне в любое время, мы поможем вам разрешить онлайн путем, или телефон, электронная почта, удаленное видео вначале приурочивает, если весь эти не могут разрешить вашу проблему, то наш инженер пойдет к вашей фабрике помочь вам на пятне.
Добро пожаловать к нашей фабрике для учить как привестись в действие машину, один профессиональный инженер будет вместе с вами, этим обслуживанием бесплатно.

Гарантия:
Один год для всей машины, все части за исключением потребляемых веществ сломанных относительно качества машины не позднее один год, мы отправим вами части бесплатно.
