Name: 3 оси CNC фрезерная машина Металлическая фрезерная и цепной бум SMTCL Вертикальный центр обработки
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: ВМС 850 Q
Price: Подлежит обсуждению USD
Availability: InStock

Дом > продукты > Центр CNC вертикальный подвергая механической обработке >

3 оси CNC фрезерная машина Металлическая фрезерная и цепной бум SMTCL Вертикальный центр обработки

7.5кВт CNC металлообрабатывающая машина

3-осевой центр обработки фрезерной станции с ЧПУ

Вертикальный центр обработки фрезерного станка

Место происхождения:

Китай

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

ВМС 850 Q

Свяжитесь с нами

Запросите цитату

3 оси CNC фрезерная машина Металлическая фрезерная и цепной бум SMTCL Вертикальный центр обработки

Подробная информация о продукции

Наименование продукта:

Машина токарного станка BT40

Система управления CNC::

FANUC, Сименс

Перемещение таблицы (x) (mm)::

850

Перемещение таблицы (z) (mm)::

540

Повторимость (X/Y/Z) (mm)::

0,004

Скорость питания (mm/min)::

1 - 20000 mm/min

X перемещение оси /Y/Z::

850mm/500mm/540mm

Скорость оси X/Y/Z быстрая::

48/48/48 m/min

Сила главного мотора::

7.5/11kW

Общие измерения:

2400x3125x2840mm

Условия оплаты и доставки

Количество мин заказа

1 набор

Цена

Подлежит обсуждению

Упаковывая детали

Деревянный случай, хобот олова, другая мореходная упаковка

Время доставки

45-60 дней

Условия оплаты

L/C, T/T, западное соединение

Поставка способности

50 наборов в месяц

Родственные продукты

Видео

Экономический центр вертикальной обработки с ЧПУ M800 3-осевая фрезерная машина с ЧПУ Syntec Controller VMC Machine

Лучшая цена

Видео

4-осевой буровой центр DTC500 CNC вертикальная обработка FANUC CNC фрезерная машина

Лучшая цена

Видео

SMTCL Вертикальная буровая и прокачивающая машина DTC500 Эффективный центр CNC-буровой прокачки

Лучшая цена

Видео

SMTCL VMC850Q 3 оси Вертикальный центр обработки CNC фрезерная машина 4 оси CNC вертикальный центр обработки

Лучшая цена

Свяжитесь с нами

+8613916455787

sales@huidijd.com

86-021-61195255

Свяжитесь сейчас

Описание продукта

VMC 850 Q Прекрасное качество SMTCL SYMG VMC CNC Вертикальный центр обработки Машины цепи система FANUC

Машины-токарь Обзор

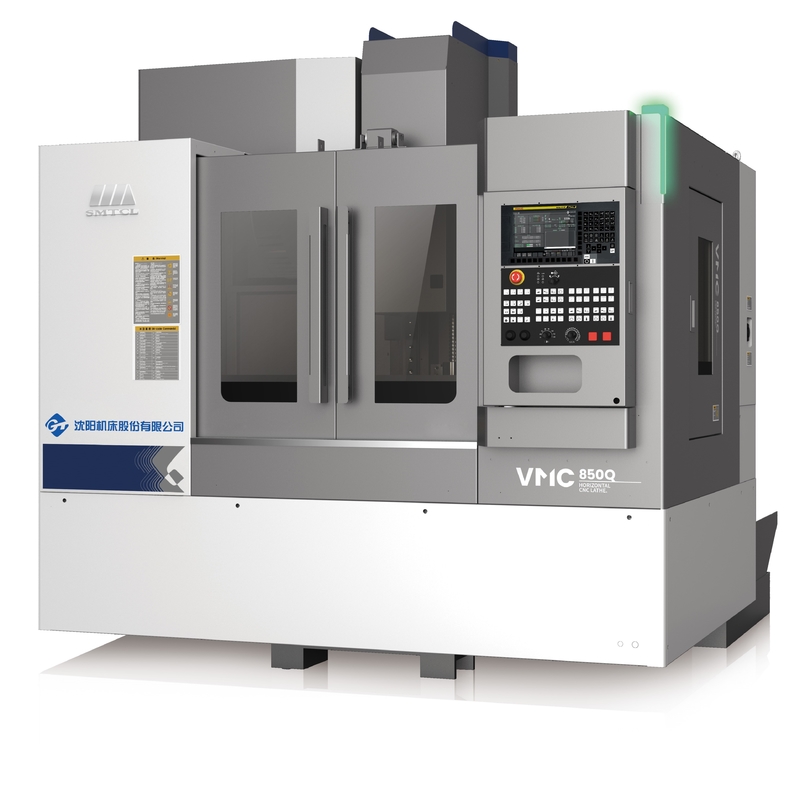

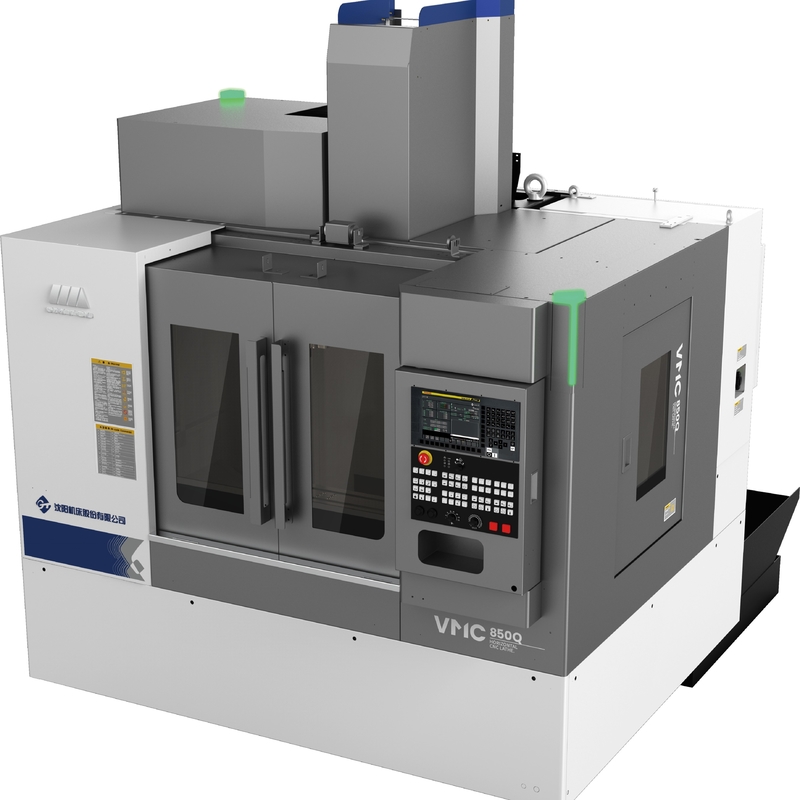

VMC850Q Вертикальный центр обработки

Это новое поколение VMC850Q вертикальный обрабатывающий центр принимает вертикальную схему рамы, перекрестный слайд структуры, высокий жесткий селедный столб, перевернутый трапециевидный шпиндель коробки, низкий центр тяжести,высокая жесткая кровать, трёхосевая роликовая рельса, обеспечивающая хорошую точность работы машины, высокую прочность и отличную стабильность точности; Структура машины простая и компактная, площадь пола небольшая,способствует сборке автоматической линии; может быть фрезерной поверхности, бурения, бурения, реминга, 2D и 3D поверхностной обработки, нажатия и других процессов интеграции высокоточной обработки.высокая скорость и высокая эффективность, умный и стабильный.

Спецификации станка

Основные технические характеристики

Основные технические параметры

Положение		Единица	Спецификации
Мощность	Поездка по оси X	мм	850
	Поездка по оси Y	мм	500
	Поездка по оси Z	мм	540
	Нос шпинделя к поверхности стола	мм	120 - 660
	Нос шпинделя к поверхности колонны	мм	640
Рабочий стол	Размер стола (L×W)	мм	1000×500
	Максимальная нагрузка на стол	в кг	600
	Размер T-слота	мм	18х5
Свинцовый	Скорость вращения шпинделя	обороты в минуту	10000
	Конусовая вертикаль спиндала/стол спиндала	мм	7/24 конусный
	Конусовая вертикаль спиндала/стол спиндала	мм	BT2
	Двигатель шпинделя	КВ	7.5/11
	Максимальный выходной крутящий момент	N.m.	35.8/70
	Тип привода шпинделя		Синхронный зубной ремень
Количество кормов	Быстрое прохождение X,Y,Z	М/мин	48/48/48
Количество кормов	Максимальная скорость подачи	М/мин	20
А.Т.С.	Мощность хранения инструментов	pc	Тип руки 24
	Максимальный диаметр инструмента	мм	150(80)
	Максимальная длина инструмента	мм	250
	Время смены инструмента ((T-T)	Второй	2.5
Точность	Точность позиционирования X/Y/Z	мм	0.008/0.006/0.006
Точность	Позиционирование повторения X/Y/Z	мм	0.005/0.004/0.004
Прочие	Общие размеры ((L×WxH)	мм	2400×3125×2840
	Чистая масса машины	в кг	5100
	Общая потребность в мощности	КВА	18

Машины для токарного станка Стандарт

1. FANUC OI-MF TYPE ((5)β система управления 2. 10000 вращений в минуту шпиндель, подключенный к ремню 3. 24 дискового манипулятора инструментального магазина 4. Водяной бак + чип для промывки постели 5. Чистый воздушный пистолет, рабочий свет, предупреждающий свет

Необязательно

1Система Fanuc Oi-MF TAPE (l) β 2. Система Fanuc Oi-MF TAPE (l) α 3. Система Siemens 828D CNC 4. Прямое соединение 12000 оборотов в минуту механического шпинделя 5. 16000 оборотов в минуту, 24000 моторизованного шпинделя 6..Охлаждение внутри 2MPa, 3MPa, 5MPa, 7MPa 8. Сепаратор масло-вода 9. Удаляющий чипы цепи 10. Чистый водяной пистолет 11. Проверка инструмента и заготовки 12. Автоматическая дверь 13. Замок безопасности 14.Электрический шкаф и кондиционер

Основная точность

Точность машины реализует стандарт принятия GB/T18400.2-2010 Стандарт принятия точности позиционирования станка и точности повторного позиционирования GB/T18400.4-2010

Инспекционные пункты		Производственный стандарт
Точность обработки		IT6
Точность позиционирования	Ось X (мм)	0.008
	Ось Y (мм)	0.006
	Ось Z (мм)	0.006
Точность повторного позиционирования	Ось X (мм)	0.005
	Ось Y (мм)	0.004
	Ось Z (мм)	0.004

Основная конфигурация

Основная конфигурация станка-инструмента и список приобретенных деталей

Положение	Спецификации	Бренд	Примечания
Система с ЧПУ	FANUC Oi-MF PLUS TYPE ((5)	FANUC
Главный двигатель	βiI 8/12000-B	FANUC
Двигатель X-оси	βiSc 12/3000-B	FANUC
Двигатель на оси Y	βiSc 12/3000-B	FANUC
Двигатель Z-оси	βiS 22B/3000-B	FANUC
Свинцовый подшипник X-оси	30х62х15	NSK/FAG/NACHI/NTN
Подшипник на винтовой оси Y	30х62х15	NSK/FAG/NACHI/NTN
Подшипник с винтовым приводом по оси Z	30х62х15	NSK/FAG/NACHI/NTN
Шаровой винт по оси Х	φ40×16,C3	THK/PMI/HIWN
Свинцовый винт по оси Y	φ40×16,C3	THK/PMI/HIWN
Свинцовый винт Z-оси	φ40×16,C3	THK/PMI/HIWN
Путь направления оси X	35	THK/REXROTH/PMI/HIWN
Путь направления оси Y	45	THK/REXROTH/PMI/HIWN
Путь направления оси Z	45	THK/REXROTH/PMI/HIWN

ОБЯЗАНИЯ

Простая конструкция и отличная производительность

Свинцовый винт: предварительно затянут

B Рулевая рельса: ролик

С. Спиндель: 10000 оборотов в минуту

D Нагрузка: высокая жесткость

Столб E: тип рысиной кости

F Полотно: большой уклон

Свинцовый винт: предварительно вытянут Трёхосный свинцовый винт использует метод установки с фиксированными двумя концами и с 40 высокоточным шаровым винтом большого диаметра,наилучшая скорость реагирования и точность позиционирования могут быть получены путем предварительной обработки растяжкой.

B Рулевая рельса: ролик Линейная рулевая рельса выбрана для трех осей для увеличения несущей способности и повышения общей жесткости и надежности станка.Линейное руководство имеет небольшие вибрации при высокой скорости и без ползания при низкой скорости, чтобы обеспечить точность обработки.

С. Спиндель: 10000 оборотов в минуту 10000 оборотов в минуту высокоскоростной шпиндель с импортированными специальными подшипниками P4, с высокой точностью, высокой жесткостью;Главный вал прошел тест динамической коррекции баланса перед выходом из завода.

D головной материал: высокая жесткость высокая жесткость конструкции коробки шпинделя, улучшить сопротивление резки станка-инструмента и эффективно уменьшить вибрацию шпинделя,для обеспечения точности обработки и поверхности деталей.

E-столпец: тип рысиной кости Классическая структура типа "человека", твердая и стабильная, эффективно поддерживает стабильность обработки и несущую способность при высокой скорости перемещения.

F кровать: большой наклон Большой угол наклона кровать, эффективно способствует удалению мусора.эффективное улучшение жесткости и стабильности продукта.

Случай обработки

Вопрос 1: Как я могу получить предложение?

Ответ: Оставьте заказ с требованиями к покупке, и мы ответим вам как можно скорее.

Q2: Можете ли вы предоставить настраиваемую машину или SPM (машину специального назначения)?

О: Да, мы предоставляем решения для наших клиентов, чтобы повысить эффективность.

Вопрос 3: Каковы ваши гарантийные условия?

Ответ: Мы поставляем замену дефектных деталей в течение 12 месяцев, начиная с даты налога машины.

Вопрос 4: Почему вы выбрали вашу компанию?

Ответ: Продукция от разработки, проектирования, производства, сборки всего производственного процесса осуществляется между заводами с полной производственной цепочкой, которая является вашей самой надежной гарантией.И большинство брендов CNC может быть выбрано в соответствии с потребностями пользователей.

Q5: Стандартные аксессуары включены в цену?

О: Да, все наши цены включают стандартные аксессуары.

Q6: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?

О: Мы можем предоставить этот вид услуг. Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.

Q7: Как я могу выбрать наиболее подходящие машины?

О: Пожалуйста, перечислите ваши спецификации или рисунок продукции, мы выберем наиболее подходящие машины для вас.

Вопрос 8: Каковы основные продукты вашей компании?

A: Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный центр обработки, обычный вертикальный стан, буровая машина, радиальная буровая машина и т. Д.

Вопрос 9: Каковы условия оплаты?

A:T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
