Место происхождения:
Китай
Фирменное наименование:
HD TECH
Сертификация:
ISO certification
Номер модели:
HK500LI
Видео
Видео

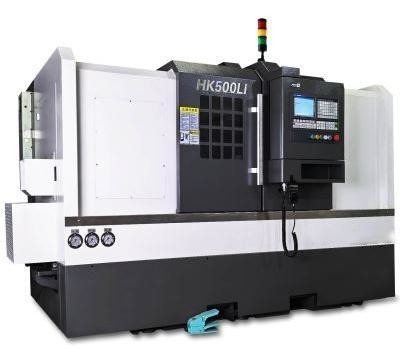

HK Series Tool Post CNC Lathe HK500LI Машины для обработки станков CNC
Станционный редуктор с ЧПУ HK500LI - это своего рода практичный инструмент для обработки, использующий наклонную колонку (колонну) линейного направляющего рельса, структура продукта является зрелой, стабильной и надежной производительностью.Эта серия станков-инструментов может реализовать вал, дисковый тип внутренней и внешней поверхности, конической поверхности, дуги, нити, сверления, реминга, также может реализовать некруглую кривую и другую обработку поворота, подходящую для многих сортов,переработка продукции малых и средних партий, особенно для сложных, высокоточных деталей может показать свое превосходство. Подходит для обработки машин, оборудования, автомобилей, санитарных принадлежностей.
Основные технические параметры
| Положение | Модель | HK500LI |
| Диапазон обработки | Повернись к кровати | d500 мм |
| Максимальный вращающийся диаметр (тип диска) | d400 мм | |
| Максимальный вращающийся диаметр (тип оси) | d250 мм | |
| Максимальная длина обработки | 800 мм | |
| Максимальная стойка через диаметр отверстия | d52 мм | |
| Расстояние между центрами | 850 мм | |
| Проход по оси X/Z | Эффективное движение по оси X | 210 мм |
| Эффективное движение по оси Z | 850 мм | |
| X,скорость быстрого питания по оси Z | 20 м/мин | |
| Линейная направляющая рельса оси X,Z | 35/35 (катушка) | |
| Диаметр свинцового винта/пробел оси X,Z | 3210/3210 | |
| Сервомотор для оси X,Z | 15/15Nm | |
| Свинцовый | Нос спиндаля | A2-6 |
| Диаметр отверстия шпинделя | d66 мм | |
| Максимальная скорость вращения шпинделя | 4000 оборотов в минуту | |
| Моторная мощность шпинделя | 11 кВт | |
| Чака и рыболовного цилиндра | 8 дюймов | |
| Точность обработки | Точность позиционирования оси X,Z | ± 0,006 мм |
| Точность перемещаемости оси X,Z | ± 0,005 мм | |
| Остров | Конический рукав хвостовой части | МТ-5 |
| Макс.Путешествую за рукав Tailsrock | 100 мм | |
| Диапазон давления хвостовой части | 8-25pa | |
| Режим движения хвостового состава | Привод на седле, гидравлический замок | |
| Инструмент | Стандарты для инструментального ствола | 25*25 |
| Скучная панель инструментов | d32мм | |
| Башня (стандарт инструмента) | 80 центрально высоких 8 станций | |
| Другие спецификации | Структура кровати | 45° наклон |
| Внешнее измерение | Общие размеры (L*W*H) | 2855*1580*1875 |
| Машины | 3300 кг |
Преимущества структуры
Особенности продукта:
Структура постели машины использует высокопрочную формовую конструкцию из механитового чугуна и имеет 45° наклонную конструкцию постели с тепловым балансом. Таким образом, машина имеет следующие характеристики:высокая производительность,высокая устойчивость и гибкая эксплуатацияЭто позволяет реализовать обработку внутренней и внешней круговой поверхности, конической поверхности, поверхности, конечной поверхности (дюймовые нитки системы, метрические нитки, конические нитки и нитки), бурение, реминг,пробурение дыры и так далее.Машина подходит для массовой обработки рабочего предмета в мастерской.
Система электронного управления высокой стабильности:
Линия распределения в электрической коробке соответствует стандарту безопасности CE.Электрические компоненты используют всемирно известный бренд.Во время работы системы управления,конструкция разумного теплового баланса и электрические помехи не влияют на внешние помехи.
Высокая скорость и высокая жесткость шпинделя:
На спинделе установлено угловое шариковое подшипник класса NSK p4.Сборка передней 3 и задней 2 обеспечивает жесткость и точность работы для осевого и радиального направления.Контактная поверхность шпинделя и шкафа очищена. Таким образом, при высокой скорости работы шпинделя она может поддерживать спокойствие шпинделя, минимальные вибрации и хорошую теплораспределение.
Высокая жесткость линейного направления и высокая точность шаровой винт:
X,Z-ось использует линейный направляющий путь с высокой гигидностью ((Hiwin и PMI, импортируемые из Тайваня).низкое сопротивление и высокая жесткость. x.Z-оси используются высокоточные шрубы для шлифования шаров C3.С обеих сторон фиксированного конца используются 60° наклонные шаровые подшипники с вспомогательной опорой комбинированного типа NSK или FAG.Два конца вала используют конструкцию претензии, чтобы обеспечить точность работыБыстрое движение составляет 30 м/мин. Таким образом, это может повысить эффективность работы и сократить время обработки.
Дополнительные стандартные принадлежности для станков с гидравлическими башнями:
Поворачивание башни управляется сервомотором.Может вращаться с двух сторон и выбирать инструмент на кратчайшем расстоянии,быстрая смена инструмента Высокий крутящий момент, низкий шум, большая нагрузка.
Конвейер с щебнями (необязательно):
В зависимости от материалов обработки, вы можете выбрать конвейер цепных микросхем.Простое обслуживание для корпуса машины.Оператор мог бы эффективно удалить чип и легко держать корпус машины чистым..
Автоматический кормильщик (необязательно):
Питатель для масляной ванны
Нагреватель конвейерной ленты с подвижной рукой
Механическая рука
Гибкая производственная линия
Конвейер с щебнями
Питатель для масляной ванны
Механическая рука
Нагреватель конвейерной ленты с подвижной рукой
Гидравлическая скорость позиционирования хвостовой части, точная, подходящая для всех видов длинных и коротких деталей
Гидравлическая вышка резки может выдерживать сильные режущие силы, сильная практичность
Промышленное применение
Образцы заготовки:
Вопрос 1: Как я могу получить предложение?
А:Оставьте заказ с требованиями к покупке, и мы ответим вам как можно скорее.
Q2: Можете ли вы предоставить настраиваемую машину или SPM (машину специального назначения)?
А:Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 3: Каковы ваши гарантийные условия?
А:Мы будем поставлять замену для деталей, которые оказываются неисправными в течение 12 месяцев, начиная с даты налога машины.
Вопрос 4: Почему вы выбрали вашу компанию?
А:Продукция от разработки, проектирования, изготовления, сборки всего производственного процесса осуществляется между заводами с полной производственной цепочкой, которая является вашей наиболее надежной гарантией.И большинство брендов CNC может быть выбрано в соответствии с потребностями пользователей.
Q5: Стандартные аксессуары включены в цену?
А:Да, все наши цены включают стандартные аксессуары.
Q6: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
А:Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Q7: Как я могу выбрать наиболее подходящие машины?
А:Пожалуйста, перечислите ваши спецификации или рисунок продукции, мы выберем наиболее подходящие машины для вас.
Вопрос 8: Каковы основные продукты вашей компании?
А:Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный центр обработки, обычный стан, буровая машина, радиальная буровая машина и так далее.
Вопрос 9: Каковы условия оплаты?
А:T/T 30% первоначальный платеж при заказе, 70% балансовый платеж перед отправкой.
неотзывный аккредитив на месте
