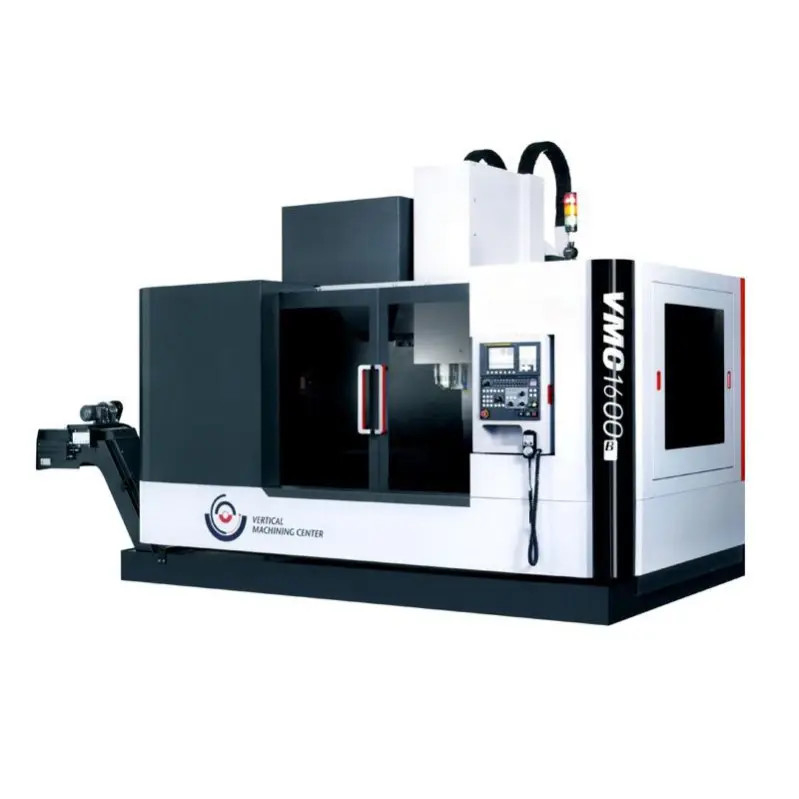

VMC1600 CNC вертикальный центр обработки 3/4 оси CNC фрезерная машина SMTCL SYMG
Подробная информация о продукции
| Скорость вращения:: | 6000 об / мин | Вращающий момент шпинделя:: | 95.4Nm |
|---|---|---|---|
| Скорость подачи:: | 10 м/мин | Конусность шпинделя:: | BT50 |
| Система управления CNC:: | FANUC, Сименс | Перемещение таблицы (x) (mm):: | 1600 |
| Перемещение таблицы (z) (mm):: | 800 | Повторимость (X/Y/Z) (mm):: | 0,01 |
| Скорость движения X/Y/Z быстрая:: | 24/24/20 m/min | Фирменная марка:: | SYMG, SMTCL |
| Выделить |
центр cnc 4 осей вертикальный подвергая механической обработке,VMC1600 ССМ фрезерная машина,Центр CNC 5 осей вертикальный подвергая механической обработке |
||
Описание продукта
Размер рабочего стола серии VMC B от 650 * 430 мм до 2200 * 800 мм, движение оси X от 580 мм до 2100 мм, различные конфигурации могут удовлетворять потребностям клиентов в разных областях.
| Модель | Единица | VMC1300B | VMC1600B | VMC2100B |
| Размеры рабочего стола | мм | 1400х700 | 1700х800 | 2200х800 |
| Размеры T-слота | мм | 18х5 | 22х5 | 22х5 |
| Максимально допустимая нагрузка | в кг | 1000 | 2000 | 3000 |
| Поездка по оси Х | мм | 1300 | 1600 | 2100 |
| Поездка по оси Y | мм | 700 | 800 | 800 |
| Поездка по оси Z | мм | 700 | 800 | 800 |
| Максимальное расстояние от носа шпинделя до рабочего стола | мм | 850 | 940 | 1000 |
| Минимальное расстояние от носа шпинделя до рабочего стола | мм | 150 | 140 | 200 |
| Стержень конического спиндаля | BT2Стратегия | BT1 | BT1 | |
| Скорость вращения шпинделя | r/min | 8000/6000/6000 | 6000 | 6000 |
| Основной крутящий момент двигателя | Nm | 52.5/71.7/95.4 | 95.4 | 380 |
| Основная мощность двигателя | КВт | 15/11; 15/18. 15/5/18.5 | 15/18.5 | 15/18.5 |
| Скоростная скорость оси X/Y/Z | м/мин |
24/24/20; 24/24/20 ;24/24/20 |
24/24/20 | 18/18/18 |
| Скорость подачи | м/мин | 2010/10/10 | 10 | 10 |
| Форма журнала инструмента | Механическая рука | Механическая рука | Механическая рука | |
| Количество инструмента | шт. | 24/20/20 | 20 | 20 |
| Время смены инструмента | с | 2.5/3.5/3.5 | 3.5 | 3.5 |
| Точность позиционирования | мм | 0.020/0.012/0.012 | 0.020/0.012/0.012 | 0.022/0.012/0.012 |
| Точность повторения | мм | 0.012/0.010/0.008 | 0.012/0.010/0.008 | 0.013/0.008/0.008 |
| Общая мощность | КВА | 37 | 37 | 37 |
| Давление подачи воздуха | МпА | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| Общие размеры (LxWxH) | мм | 5026х3232х3361 | 5840х3340х3715 | 6705х3500х3910 |
| Машины | в кг | 11000 | 135000 | 17500 |
| Контроллер с ЧПУ | FANUC 0i-MF | FANUC 0i-MF | FANUC 0i-MF |
Основные характеристики продукта

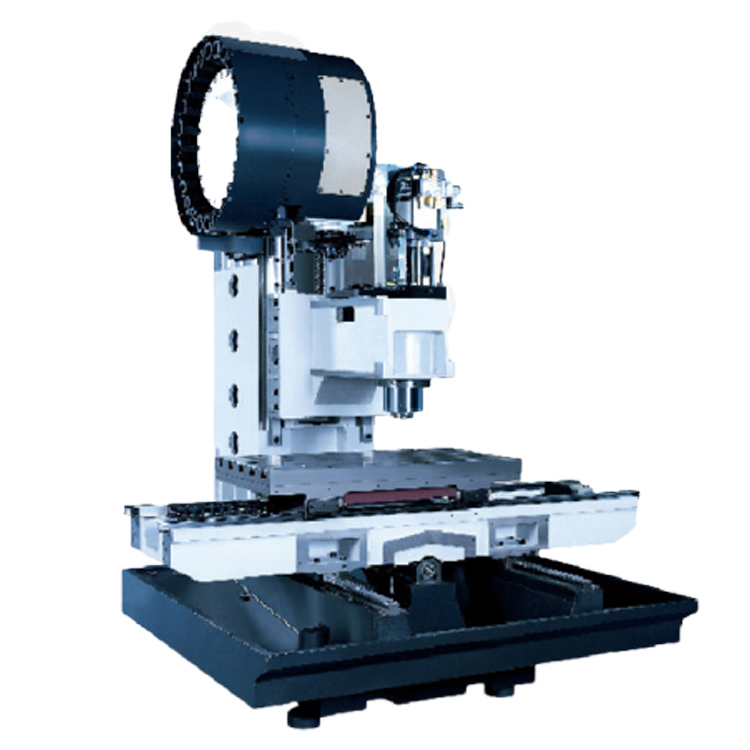

VMC 1600 Прекрасное качество SMTCL SYMG VMC CNC Вертикальный станкообрабатывающий центр Машины-токарь система FANUC Машины-токарь Обзор VMC1600 Вертикальный центр обработки Это новое поколение VMC1600 вертикальный центр обработки принимает вертикальную структуру рамы, перекрестный слайд структуры, в...
