Описание продукта:

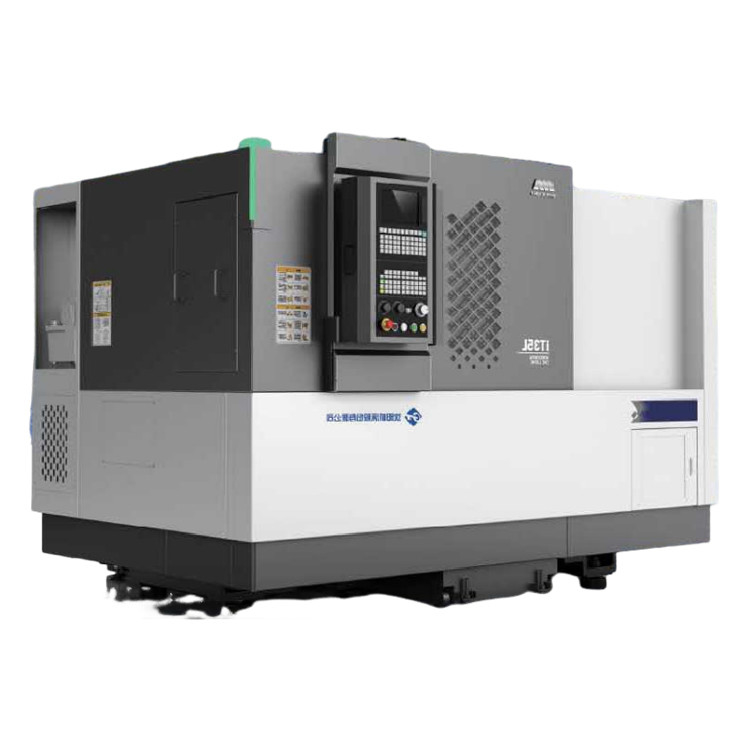

IT-серия горизонтальный станковой станковой станки подходит для обработки всех видов диска и коротких деталей вала, может поворачивать конечную поверхность и конечную канаву, внешний круг и внутреннюю отверстие нить,журавль и вращающаяся поверхность и другие геометрические особенности. Может удовлетворять требованиям автомобильной промышленности, подшипников, машиностроения, цветных металлов и других отраслей промышленности к вращающимся частям с эффективной, большим количеством, высокой точностью обработки.
Характеристики продукта:
1Высокая жесткость
* Анализ конечных элементов для оптимизации всей структуры машины
* Кровать изготовлена из высококачественного литья с разумным расположением бар

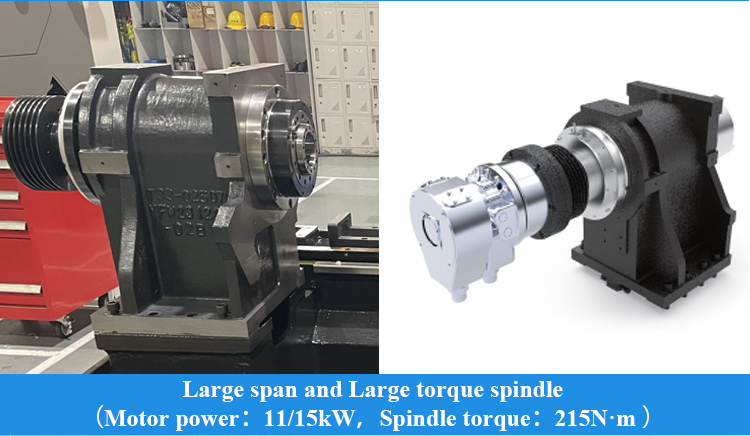

* Конфигурация большого протяженности, большого крутящего момента шпинделя, улучшение жесткости резки
* Точный процесс скребки, улучшение жесткости соединения
|
Положение
|
единица
|
спецификация
|
||
|
iT35
|
iT35L
|
|||
|
Максимальный диаметр поворота
|
мм
|
Φ360
|
||
|
Максимальная длина поворота
|
мм
|
350
|
500
|
|
|
Максимальное колебание над кроватью
|
мм
|
Φ580
|
||
|
Максимальный поворот по слайду
|
мм
|
Φ360
|
Φ330
|
|
|
Свинцовый
|
спиндовый нос
|
|
A2-6
|
|
|
передний подшипник.
|
мм
|
100
|
||
|
Конькость шпинделя и размер отверстия
|
|
1:20; Φ70
|
||
|
Дисфункция отверстия шпинделя
|
мм
|
Φ65
|
||
|
Максимум в сутки.
|
мм
|
Φ50
|
||
|

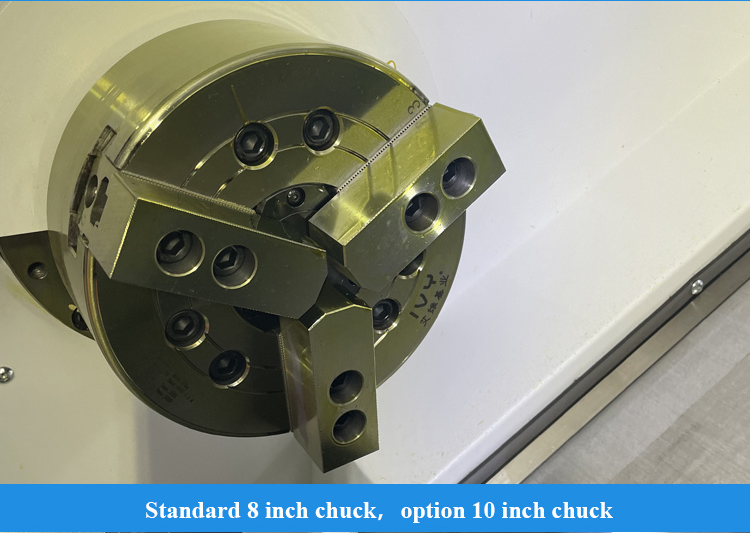

Размер ключа
|
дюйм
|
8
|
||
|
скорость вращения шпинда
|
r/min
|
4000
|
||
|
номинальный крутящий момент шпинделя
|
Nm
|
157.5 ((666 р/мин)
|
||
|
Максимальный крутящий момент шпинда
|
Nm
|
215 ((666 р/мин)
|
||
|
Максимальная выходная мощность двигателя непрерывная/30 мин.
|
КВт
|
"Слушай, что я говорю!" 15/11
|
||
|
Питание
|
Быстрый ход X/Z
|
м/мин
|
30
|
|
|
Максимальная скорость X/Z
|
м/мин
|
30
|
||
|
Поездка по оси х
|
мм
|
200
|
||
|
Поездка по оси z
|
мм
|
350
|
510
|
|
|

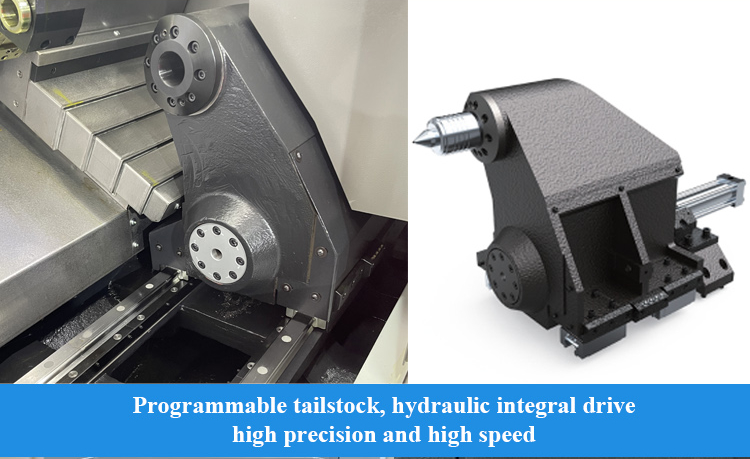

Остров
|

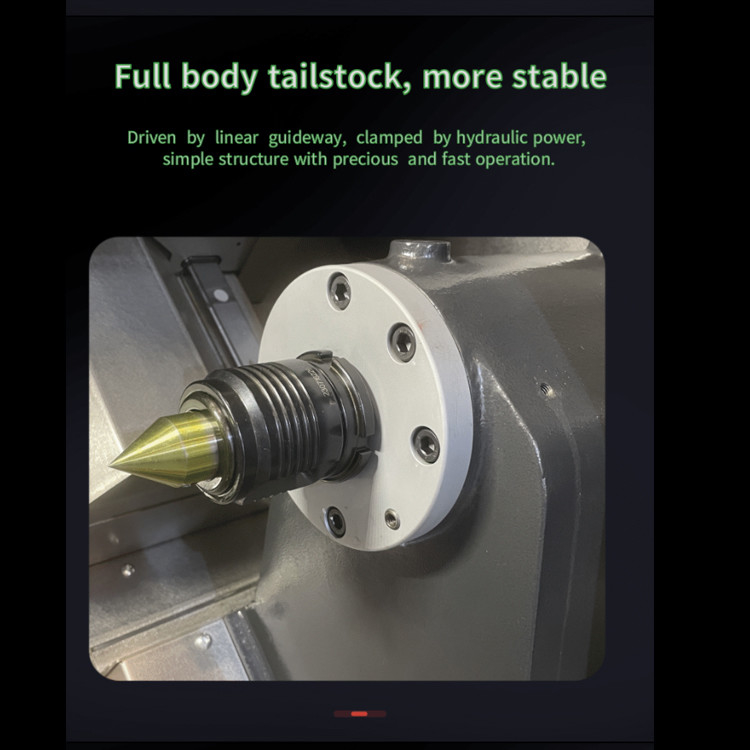

Путешествия хвостовых животных
|
мм
|
Нет
|
400
|
|
тип привода
|
|
Нет
|
Движение цилиндров
|
|
|
Максимальная скорость быстрого движения
|
м/мин
|
Нет
|
8
|
|
|
Минимальная длина подъемной заготовки
|
мм
|
Нет
|
120
|
|
|
конический отстойник
|
Морзе
|
Нет
|
МТ-5
|
|
|

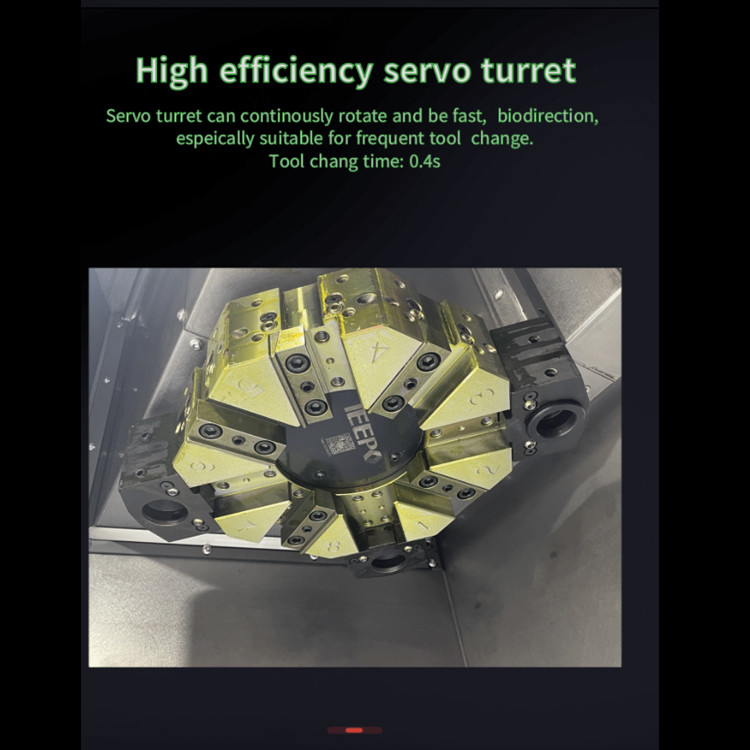

Башня
|
тип башни
|
|
Горизонтальная 8-станционная сервобашня
|
|
|
высота центра
|
мм
|
80
|
||
|
ротационное расположение
|
Сек.
|
±1.6
|
||
|
Может ли резак выбрать инструмент вблизи
|
|
Да, да.
|
||
|
Хранитель конечного инструмента
|
мм
|
25х25
|
||
|
Подставка для инструментов
|
мм
|
Φ40
|
||
|
Редукторная крышка
|
мм
|
Φ32
|
||
|
Удаление охлаждающих чипов
|
Давление охлаждающего насоса
|
бар
|
0.9
|
|
|
Поток охлаждающего насоса
|
Л/мин
|
40
|
||
|
Вместимость резервуара
|
Л
|
150
|
160
|
|
|
Форма экстрактора чипов
|
|
Правая сторона цепи
|
||
|
Загрузка
|
Дископодобные части
|
в кг
|
150 Включает в себя штурвал и другие принадлежности
|
|
|
Осяные части
|
в кг
|
300 Включает в себя штурвал и другие принадлежности
|
||
|
Прочие
|
Центр шпинделя высоко от основания кровати
|
мм
|
108+0
|
|
|
вес
|
в кг
|
3300
|
3600
|
|
|
мощность
|
КВА
|
27
|
||
|
общие размеры
(L*W*H) |
мм
|
2330×1675×1760
|
2550×1675×1760
|
|
Применение в промышленности:
Наше обслуживание:
1. Сборка и отладка перед доставкой
