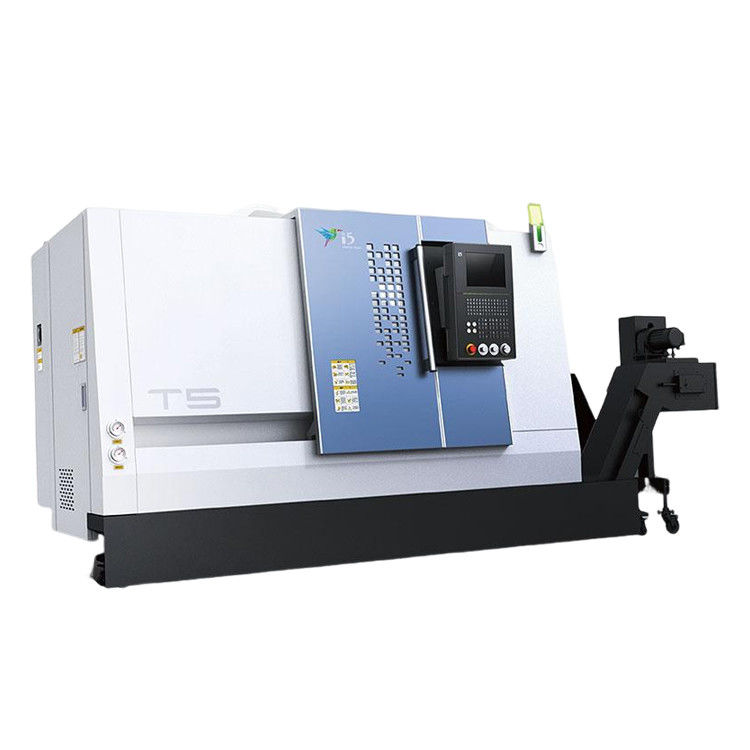

Горизонтальное наклонное ложе станков с ЧПУ Т-5-100Q Металлический фрезерный станков с ЧПУ центр поворота
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | T5.2-100Q |
|---|---|---|---|

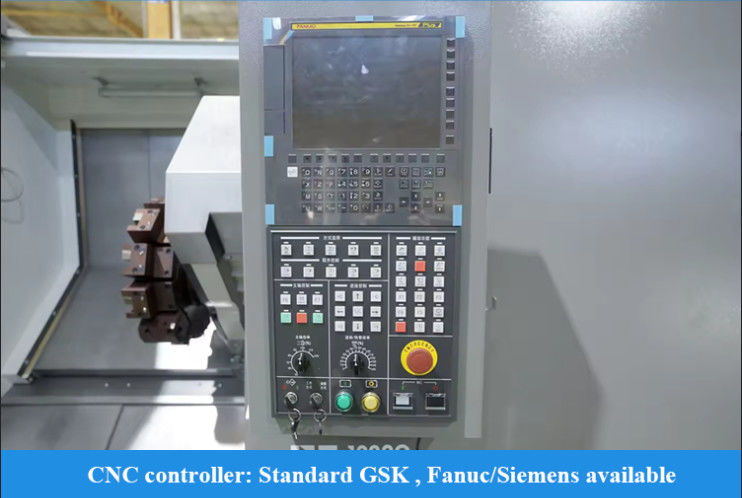

| Система управления ЧПУ: | GSK/FANUC/SIEMENS | ЧПУ или нет: | ЧПУ |
| Ключевое слово: | Склонная кровать цепной станки CNC | Проезд (ось X) ((мм): | 145 |
| Проезд (ось Z) ((мм): | 205 | Быстрый ход X/Z: | 30 м/мин |
| Станции инструментального поста: | 8 | Максимальная скорость шпинделя (rp.m): | 5000 |
| Максимальная вращаемая длина (мм): | 160 | Максимум качаться по кровати: | Φ420 |
| Макс. Повернись на слайд: | Φ160 | Максимальн Вырезывание Dia.: | Φ160 |
| Выделить |
SMTCL,Токарный станок CNC кровати скоса,Склоненный лежащий металлофрезерный обрабатывающий центр |
||
Описание продукта
Описание продукта:

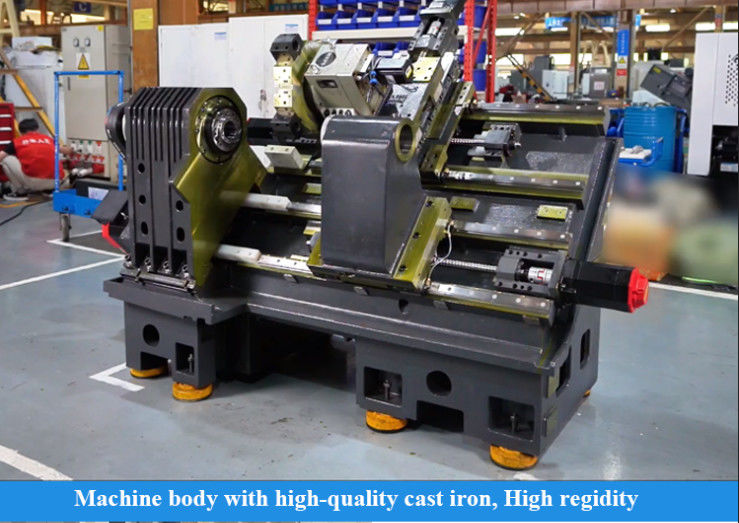

Горизонтальная станковая станковая станковая станка серии T5-Q, сочетающая в себе технологию интеллектуального управления и передовые технологии производства, имеет высокую точность, высокую эффективность и высокую жесткость резки.Программное обеспечение для анализа конечных элементов используется для оптимизации дизайна, анализировать распределение точек напряжения, уменьшить деформацию деталей и достичь оптимальной структуры всей машины.Основные литья изготовлены из высокопрочных материалов из чугуна., что обеспечивает минимизацию вибрации во время процесса резки и улучшает точность обработки и стабильность резки.
Характеристики продукта:
1Высокая точность.
|
Положение
|
Единица
|
Спецификации
|
Примечания
|
|
|
Максимальный вращающийся диаметр
|
мм
|
160
|
|
|
|
Максимальная длина поворота
|
мм
|
160
|
Изменение различных параметров светильников
|
|
|
Максимальный диаметр колебания над кроватью
|
мм
|
Φ420
|
|
|
|
Максимальный диаметр колебания на перекрестном скользке
|
мм
|
Φ160
|
|
|
|
Свинцовый
|

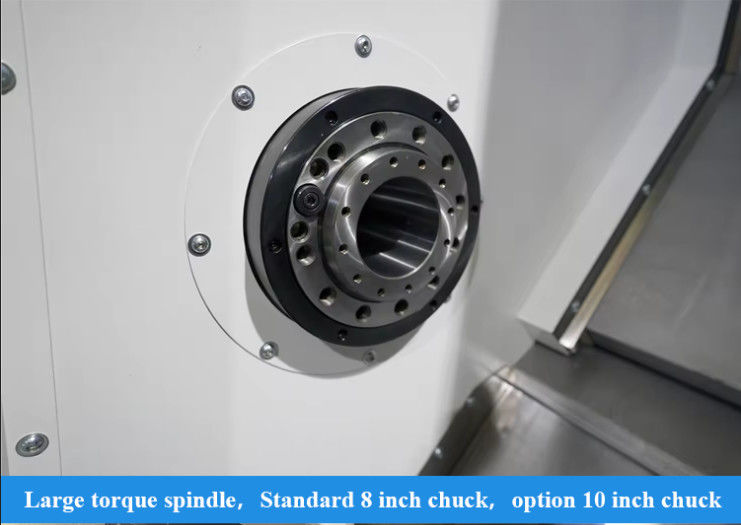

Тип носа шпинделя
|
|
A2-5
|
|
|
Внутренний диаметр переднего подшипника
|
мм
|
Φ90
|
|
|
|
Коньки отвода шпинделя
|
|
1:20; Φ62
|
|
|
|
Свинцовая отверстия
|
мм
|
Φ56
|
|
|
|
Макс. через диаметр ствола
|
мм
|
Φ44
|
|
|
|
Стандартный диаметр циркулятора
|
дюйм
|
8
|
|
|
|
Максимальная скорость вращения шпинделя
|
r/min
|
5000
|
Подлежит ограничениям на шарик и фиксацию
|
|
|
Номинальный крутящий момент шпинделя
|
Nm
|
35 ((200 р/мин)
|
|
|
|
Макс. крутящий момент шпинда
|
Nm
|
70 ((150 р/мин)
|
|
|
|
Основная выходная мощность двигателя непрерывная /30 минут
|
КВт
|
7.5/11
|
Механические шпиндели
|
|
|
Две оси
|
Быстрое пересечение оси X/Z
|
м/мин
|
30
|
|
|
Поездка по оси X
|
мм
|
145
|
|
|
|
Поездка по оси Z
|
мм
|
205
|
|
|
|
Остров
|

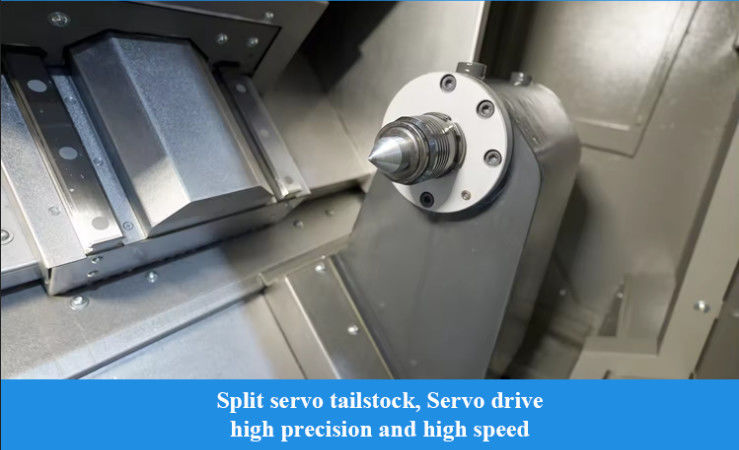

Путешествия хвостовых животных
|
мм
|
-
|
|
|
Конусовые перья хвостовых волосков
|
Морзе
|
-
|
|
|
|
Башня
|
Форма башни
|
|
Горизонтальная 8-позиционная сервобашня
|
|
|
Высота центра башни
|
мм
|
63 |
|
|
|
Точность повторного позиционирования поворота башни
|
Сек.
|
±1.6
|
|
|
|
Можно ли выбирать резчик рядом
|
|
Да, да.
|
|
|
|
Прочие
|
Расстояние от центра шпинда до основания ложка
|
мм
|
926
|
|
|
Чистая масса машины
|
в кг
|
2600
|
|
|
|
Общая мощность питания
|
КВА
|
23
|
|
|
|
Общие размеры (длина X ширина X высота)
|
мм
|
1750×1650×1650
|
Общие размеры
|
|
Применение в промышленности:
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
