Место происхождения:
Китай
Фирменное наименование:
SMTCL
Сертификация:
CE ISO certification
Номер модели:

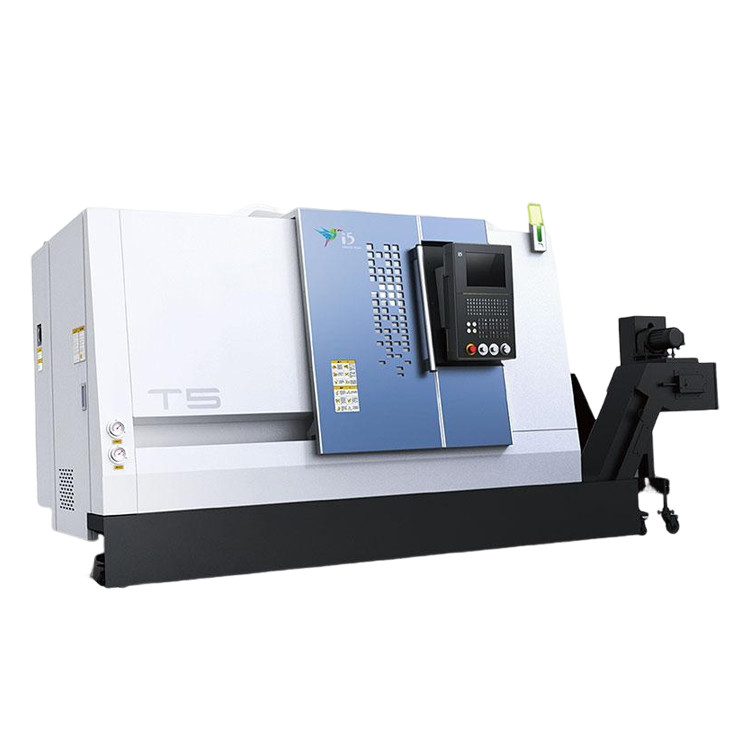

Серия T5
Видео
Видео
Описание продукта:

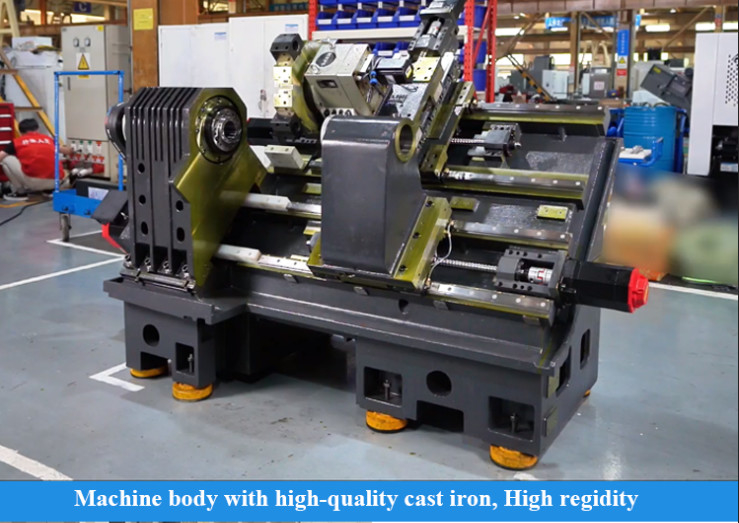

Горизонтальный станковой станковой станк серии T5Q, сочетающий в себе технологию интеллектуального управления и передовые технологии производства, имеет высокую точность, высокую эффективность и высокую жесткость резки.Программное обеспечение для анализа конечных элементов используется для оптимизации дизайна, анализировать распределение точек напряжения, уменьшить деформацию деталей и достичь оптимальной структуры всей машины.Основные литья изготовлены из высокопрочных материалов из чугуна., что обеспечивает минимизацию вибрации во время процесса резки и улучшает точность обработки и стабильность резки.
Характеристики продукта:
1Высокая точность.
|
Положение
|
Единица
|
Спецификации
|
Примечания
|
|
|
Максимальный вращающийся диаметр
|
мм
|
280
|
|
|
|
Максимальная длина поворота
|
мм
|
500
|
Изменение различных параметров светильников
|
|
|
Максимальный диаметр колебания над кроватью
|
мм
|
Φ420
|
|
|
|
Максимальный диаметр колебания на перекрестном скользке
|
мм
|
Φ280
|
|
|
|
Свинцовый
|

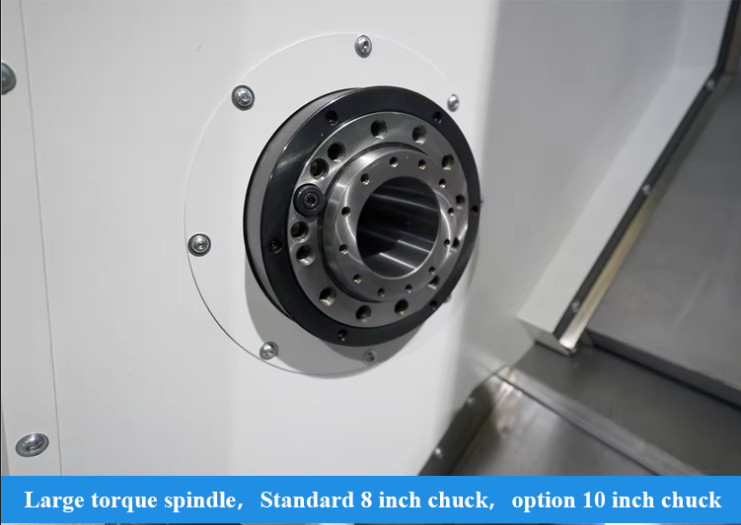

Тип носа шпинделя
|
|
A2-6
|
|
|
Внутренний диаметр переднего подшипника
|
мм
|
Φ100
|
|
|
|
Коньки отвода шпинделя
|
|
1:20; Φ70
|
|
|
|
Свинцовая отверстия
|
мм
|
Φ56
|
|
|
|
Макс. через диаметр ствола
|
мм
|
Φ50
|
|
|
|
Стандартный диаметр циркулятора
|
дюйм
|
8
|
|
|
|
Максимальная скорость вращения шпинделя
|
r/min
|
4500
|
Подлежит ограничениям на циркулятор и фиксатор
|
|
|
Номинальный крутящий момент шпинделя
|
Nm
|
110 ((769 р/мин)
|
|
|
|
Макс. крутящий момент шпинда
|
Nm
|
180 ((576 р/мин)
|
|
|
|
Основная выходная мощность двигателя непрерывная /30 минут
|
КВт
|
9/11
|
Механические шпиндели
|
|
|
Две оси
|
Быстрое пересечение оси X/Z
|
м/мин
|
30
|
|
|
Поездка по оси X
|
мм
|
160
|
|
|
|
Поездка по оси Z
|
мм
|
560
|
|
|
|
Остров
|

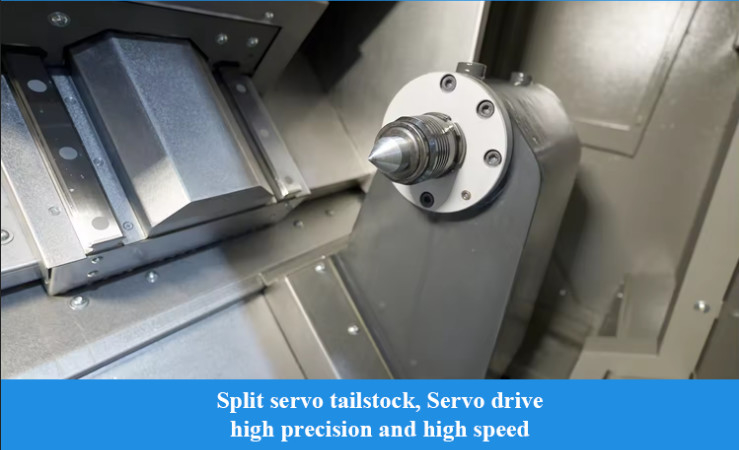

Путешествия хвостовых животных
|
мм
|
300 |
|
|
Конусовые перья хвостовых волосков
|
Морзе
|
МТ-5 |
|
|
|
Башня
|
Форма башни
|
|
Горизонтальная 8-позиционная сервобашня
|
|
|
Высота центра башни
|
мм
|
80 |
|
|
|
Точность повторного позиционирования поворота башни
|
Сек.
|
±1.6
|
|
|
|
Можно ли выбирать резчик рядом
|
|
Да, да.
|
|
|
|
Прочие
|
Расстояние от центра шпинда до основания ложка
|
мм
|
936
|
|
|
Чистая масса машины
|
в кг
|
3500
|
|
|
|
Общая мощность питания
|
КВА
|
23
|
|
|
|
Общие размеры (длина X ширина X высота)
|
мм
|
2300×1680×1650
|
Общие размеры
|
|
Применение в промышленности:
Наше обслуживание:
1. Сборка и отладка перед доставкой
