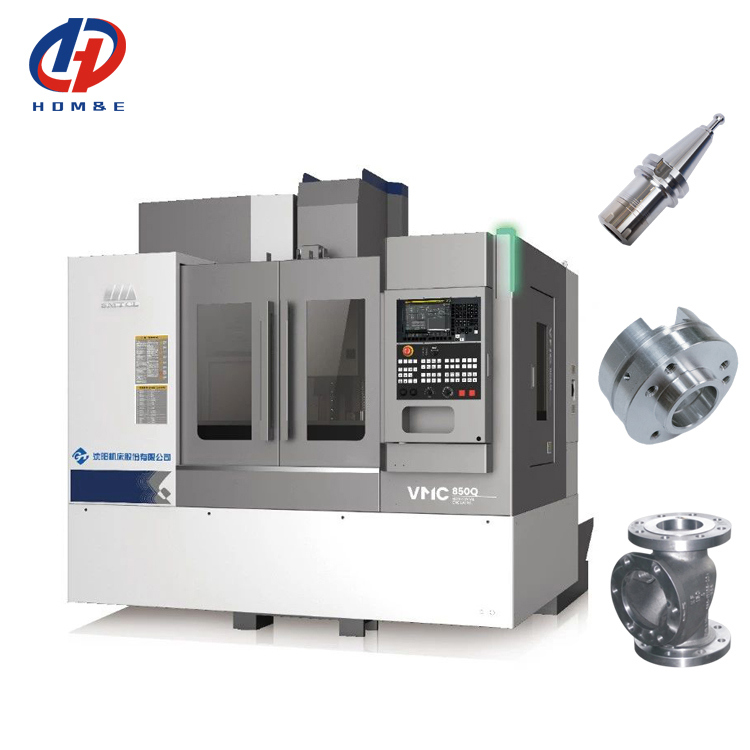

VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство

VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство

Машины для сверления и нажатия на вертикальные металлические сверлы с ЧПУ

4 оси Металлическая буровая машина

Центр оси CNC 5 вертикальный подвергая механической обработке

Место происхождения:

Китай

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

VMC 1000Q

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Конусность шпинделя::
BT2
Тип::
Вертикальная
Система управления CNC::
FANUC, Сименс
Скорость питания (mm/min)::
1 - 10000 мм/мин
Позиционирующая точность (мм) u::
0,006
Повторимость (X/Y/Z) (mm)::
0,004
Сила мотора шпинделя (kW)::
7.5/11
Емкость журнала инструмента::
24
Размер ((L*W*H)::
2400x3125x2840mm
Марка::
SYMG, SMTCL
Поездка по оси X:
1000 мм
Перемещение Y-osи:
500 мм
Поездка по оси Z:
540 мм
Условия оплаты и доставки
Количество мин заказа
1 SET
Цена
Подлежит обсуждению
Упаковывая детали
Деревянный случай, хобот олова, другая мореходная упаковка
Время доставки
45-60 дней
Условия оплаты
L/C, T/T, Western Union
Поставка способности
50 наборов в месяц
Описание продукта

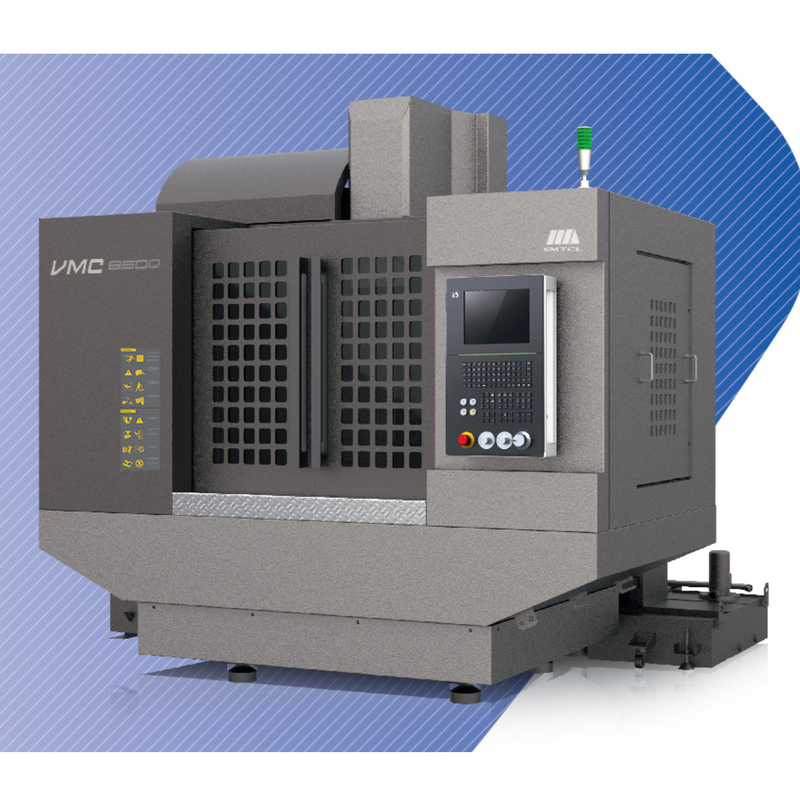

VMC1000Q Вертикальный центр обработки
Это новое поколение VMC1000Q вертикальный обрабатывающий центр принимает вертикальную структуру рамы, структуру перекрестного слайда, высокий жесткий селедный столб, перевернутый трапециевидный шпиндель коробки, низкий центр тяжести,высокая жесткая кровать, трёхосевая роликовая рельса, обеспечивающая хорошую точность работы машины, высокую прочность и превосходную стабильность точности; Структура машины простая и компактная, площадь пола небольшая,способствует сборке автоматической линии; может быть фрезерной поверхности, бурения, бурения, реминга, 2D и 3D поверхностной обработки, нажатия и других процессов интеграции высокоточной обработки.высокая скорость и высокая эффективность, умный и стабильный.
ОБЯЗАНИЯ
VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 0

1, Высокая жесткость и высокая стабильность конструкции

* Высокопрочный интегральный литейный ковёр

* Трехосный ролик класса P

* Длинная колонна рысиных костей





2Хорошая точность и сохранность точности

* С3 предварительно затянутый свинцовый винт

* Технология тепловой симметрии

* Технология компенсации ошибок





3Безопасность, охрана окружающей среды, эффективная производительность

* Трехосная быстрая смена 48 м/мин

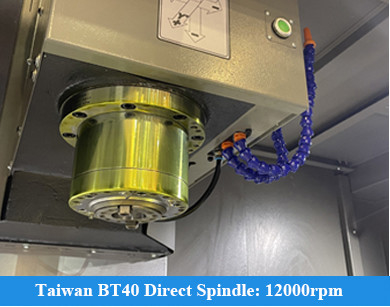

* Прямой шпиндель 12000 оборотов в минуту

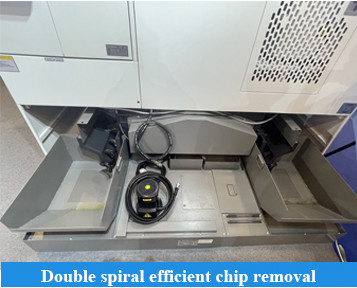

* Двойной спиральный чип-экстрактор


VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 1
Свинцовый винт: предварительно вытянут Трёхосный свинцовый винт использует метод установки с фиксированными двумя концами и с 40 высокоточным шаровым винтом большого диаметра,наилучшая скорость реагирования и точность позиционирования могут быть получены путем предварительной обработки растяжкой.
VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 2
B Рулевая рельса: ролик Линейная рулевая рельса выбрана для трех осей для увеличения несущей способности и повышения общей жесткости и надежности станка.Линейное руководство имеет небольшие вибрации при высокой скорости и без ползания при низкой скорости, чтобы обеспечить точность обработки.

VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 3
С. Спиндель: 10000 оборотов в минуту 10000 оборотов в минуту высокоскоростной шпиндель с импортированными специальными подшипниками P4, с высокой точностью, высокой жесткостью;Главный вал прошел тест динамической коррекции баланса перед выходом из завода.

VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 4
D головной материал: высокая жесткость высокая жесткость конструкции коробки шпинделя, улучшить сопротивление резки станка-инструмента и эффективно уменьшить вибрацию шпинделя,для обеспечения точности обработки и поверхности деталей.

VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 5
E-столпец: тип рысиной кости Классическая структура типа "человека", твердая и стабильная, эффективно поддерживает стабильность обработки и несущую способность при высокой скорости перемещения.

VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 6
F кровать: большой наклон Большой угол наклона кровать, эффективно способствует удалению мусора.эффективное улучшение жесткости и стабильности продукта.

VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 7
VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 8
Спецификация продукта

Основные технические характеристики

Основные технические параметры
Положение
Единица
Спецификации
Мощность
Поездка по оси X
мм
1000
Поездка по оси Y
мм
500
Поездка по оси Z
мм
540
Нос шпинделя к поверхности стола
мм
120 - 660
Нос шпинделя к поверхности колонны
мм
640
Рабочий стол
Размер стола (L×W)
мм
1150×500
Максимальная нагрузка на стол
в кг
600
Размер T-слота
мм
18х5
Свинцовый
Скорость вращения шпинделя
обороты в минуту
10000
Конусовая вертикаль спиндала/стол спиндала
мм
7/24 конусный
BT2
Двигатель шпинделя
КВ
7.5/11
Максимальный выходной крутящий момент
N.m.
35.8/70
Тип привода шпинделя

Синхронный зубной ремень
Количество кормов
Быстрое прохождение X,Y,Z
М/мин
48/48/48
Максимальная скорость подачи
М/мин
20
А.Т.С.
Мощность хранения инструментов
pc
Тип руки 24
Максимальный диаметр инструмента
мм
150 ((80)
Максимальная длина инструмента
мм
250
Время смены инструмента ((T-T)
Второй
2.5
Точность
Точность позиционирования X/Y/Z
мм
0.008/0.006/0.006
Позиционирование повторения X/Y/Z
мм
0.005/0.004/0.004
Прочие
Общие размеры ((L×WxH)
мм
2400×3125×2840
Чистая масса машины
в кг
5100
Общая потребность в мощности
КВА
18


Стандартный

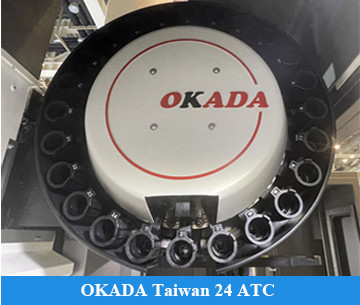

1. FANUC OI-MF TYPE ((5)β система управления 2. 10000 вращений в минуту шпиндель, подключенный к ремню 3. 24 дискового манипулятора инструментального магазина 4. Водяной бак + чип для промывки постели 5. Чистый воздушный пистолет, рабочий свет, предупреждающий свет

Необязательно

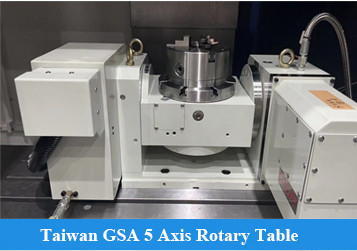

1. Fanuc Oi-MF TAPE (1)Система2. Fanuc Oi-MF TAPE ((l) αСистема3. Система Siemens 828D CNC 4. Прямое соединение 12000 вращений в минуту механического шпинделя 5. 16000 вращений в минуту, 24000 моторизованного шпинделя 6. 4-я ось вращающего устройства 7. Охлаждение внутри 2MPa, 3MPa,5MPa,7MPa 8. Сепаратор масла и воды 9.Удаление цепных щелчков 10. Чистая водяная пушка 11. Инструмент и инспектирование заготовки 12.Автоматические двери13Замок безопасности 14. Электрический шкаф и кондиционер

Основная точность

Точность машины реализует стандарт принятия GB/T18400.2-2010 Стандарт принятия точности позиционирования станка и точности повторного позиционирования GB/T18400.4-2010
Инспекционные пункты
Производственный стандарт
Точность обработки
IT6
Точность позиционирования
Ось X (мм)
0.008
Ось Y (мм)
0.006
Ось Z (мм)
0.006
Точность повторного позиционирования
Ось X (мм)
0.005
Ось Y (мм)
0.004
Ось Z (мм)
0.004

Основная конфигурация

Основная конфигурация станка-инструмента и список приобретенных деталей
Положение
Спецификации
Бренд
Примечания

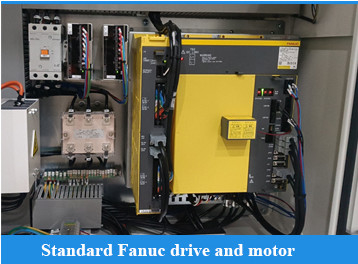

Система с ЧПУ
FANUC Oi-MF PLUS TYPE ((5)
FANUC

Главный двигатель
βiI 8/12000-B
FANUC

Двигатель X-оси
βiSc 12/3000-B
FANUC

Двигатель на оси Y
βiSc 12/3000-B
FANUC

Двигатель Z-оси
βiS 22B/3000-B
FANUC

Свинцовый подшипник X-оси
30х62х15
NSK/FAG/NACHI/NTN

Подшипник на винтовой оси Y
30х62х15
NSK/FAG/NACHI/NTN

Подшипник с винтовым приводом по оси Z
30х62х15
NSK/FAG/NACHI/NTN

Шаровой винт по оси Х
φ40×16,C3
THK/PMI/HIWN

Свинцовый винт по оси Y
φ40×16,C3
THK/PMI/HIWN

Свинцовый винт Z-оси
φ40×16,C3
THK/PMI/HIWN

Путь направления оси X
35
THK/REXROTH/PMI/HIWN

Путь направления оси Y
45
THK/REXROTH/PMI/HIWN

Путь направления оси Z
45
THK/REXROTH/PMI/HIWN

Случай обработки
VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 9
VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 10

Почему выбирать нас?


◆ Высочайшее качество, требования клиентов на первом месте

◆ 30 лет + история НИОКР, компания основана в 1993 году

◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями

◆ Устойчивая и зрелая система поставок

◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)

◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием

◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство



О нас

VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 11
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Группа SMTCL и SYMGЭто наша сотрудничающая фабрика, с более чем 80-летней историей производства станков. Первый токарный станк, буровая машина и буровая машина родились здесь.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!

Наш завод

VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 12

Выставка

VMC1000Q 3-осевое CNC вертикальное обрабатывающее учреждение 4-осевое металлическое буровое устройство 13

Частые вопросы


Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.



Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.



Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.



Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.


Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой


Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.


Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.


Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
