SMTCL наклонное ложе CNC токарный станок HTC40B Металлический CNC токарный станок
Название бренда:
SMTCL
Номер модели:
HTC40B
Место происхождения:
Китай
Сертификация:
CE ISO certification
Минимальное количество заказа:
1
Возможность поставки:
50 наборов в месяц
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC 40B500 |
|---|---|---|---|
| ЧПУ или нет: | ЧПУ | Ключевое слово: | Токарный станок CNC кровати скоса |
| Максимальная вращаемая длина (мм): | 500 | Максимальная скорость шпинделя (rp.m): | 3500 r.p.m |
| Проезд (ось X) ((мм): | 200 | Проезд (ось Z) ((мм): | 550 |
| Максимальный диаметр поворота: | Φ400 | Максимальная длина поворота: | 500 |
| Максимальное колебание над кроватью: | Φ600 | Максимальный поворот по слайду: | Φ320 |
| Выделить |
Склонное легло CNC-вертового станка HTC40B500,Металлическая фрезерная машина с цепным приводом с ЧПУ,Токарный станок CNC кровати скоса |
||
Описание продукта
Описание продукта:
Серия HTC 40BТокарный станок с ЧПУ с наклонной станиной в основном используется для обработки внутренних и наружных цилиндрических поверхностей, внутренних и наружных конических поверхностей с произвольным углом конуса, сложных вращающихся внутренних и наружных поверхностей, а также цилиндрических и конических резьб деталей типа вала или дисковых деталей, а также может использоваться для нарезания канавок, сверления, развертывания, зенкерования и расточки.
Особенности продукта:
1, Увеличение крутящего момента шпинделя, увеличение спецификации подшипника, обеспечение большей мощности и жесткости, шпиндель A2-8
2, HTC40B использует общую конструкцию станины под углом 45° с оптимизированными ребрами, что обеспечивает лучший эффект удаления стружки и более высокую жесткость
3, Обеспечивает отсутствие вытекания охлаждающей жидкости, а также облегчает сбор железной стружки.
4, Задняя бабка HTC40B оснащена встроенной направляющей скольжения станины,
телескопической втулкой, ручной блокировкой, хорошей жесткостью.
телескопической втулкой, ручной блокировкой, хорошей жесткостью.
Детали продукта:

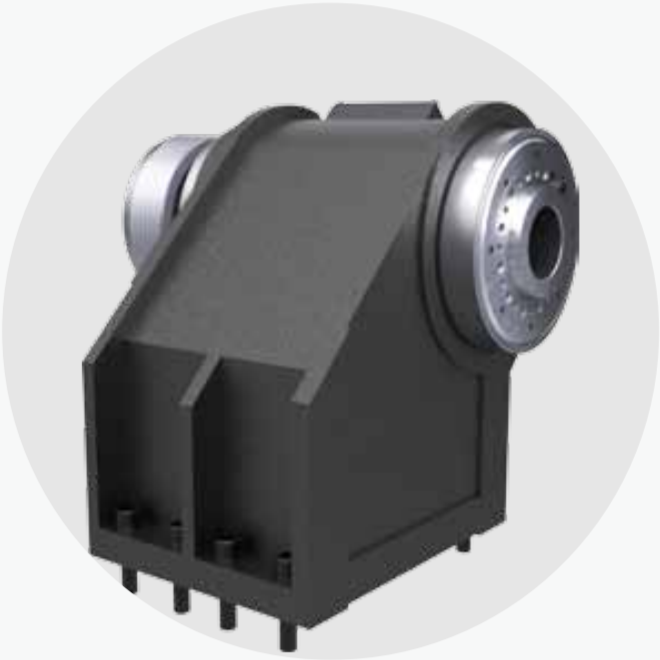

Цельный высокожесткий шпиндель
Продукт увеличивает крутящий момент шпинделя и улучшает спецификацию подшипника, обеспечивая большую мощность и жесткость. Шпиндель A2-8 является стандартной конфигурацией, а шпиндель A2-11 является опциональным.

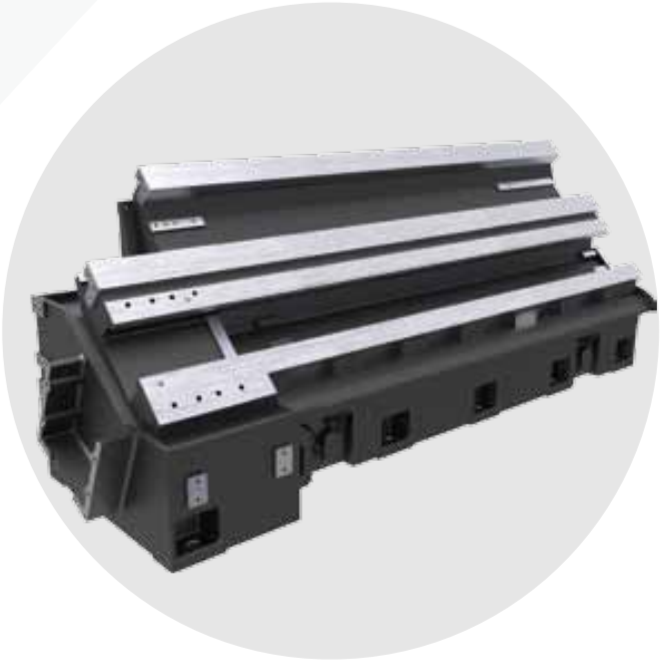

Общий наклонный корпус станкаHTC40P использует ребристую конструкцию общей конструкции под углом 45° с оптимизацией, что обеспечивает лучшую устойчивость к нагрузкам во время резки. Материал станины изготовлен из чугуна высокой плотности и обладает высокой прочностью и хорошей амортизацией.

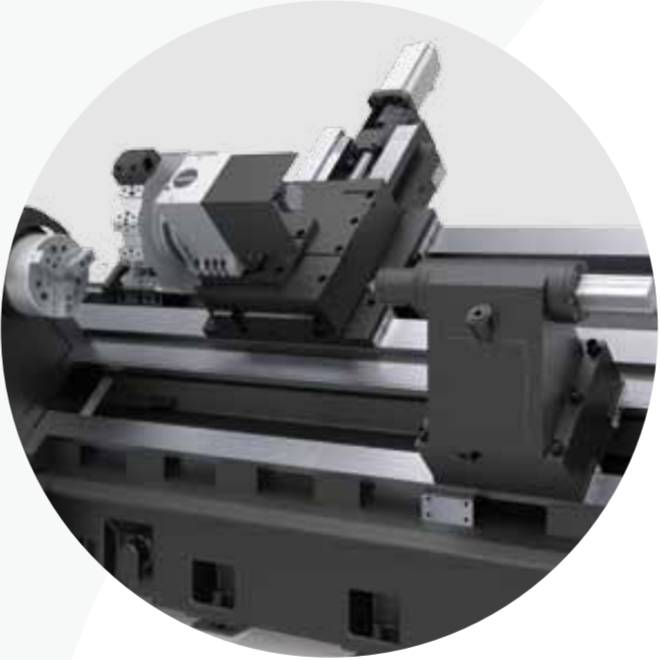

Закаленная направляющая скольжения Направляющая полностью использует закаленную направляющую скольжения, ширина направляющей достигает 110 мм, а пролет направляющей достигает 380 мм, что обеспечивает более высокую точность обработки и более высокую жесткость.

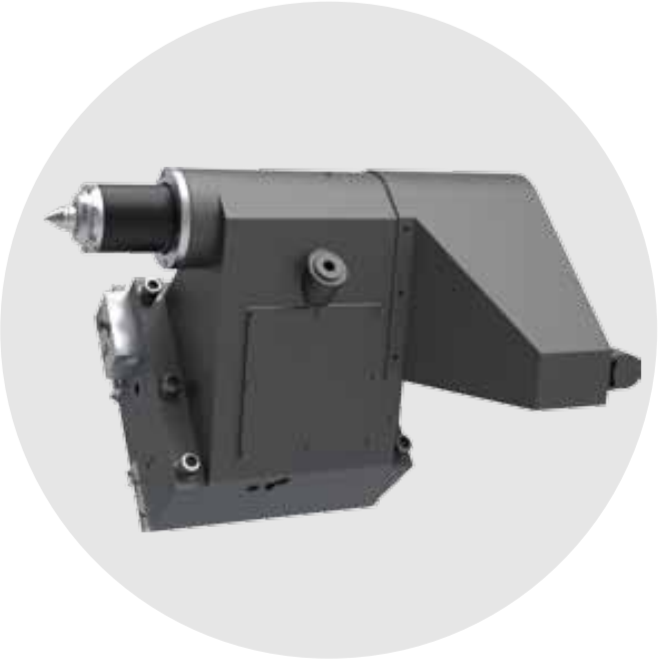

Направляющая задней бабки
Задняя бабка HTC40P оснащена направляющей скольжения, интегрированной с корпусом станка, телескопической втулкой и ручной блокировкой, и обладает хорошей жесткостью.

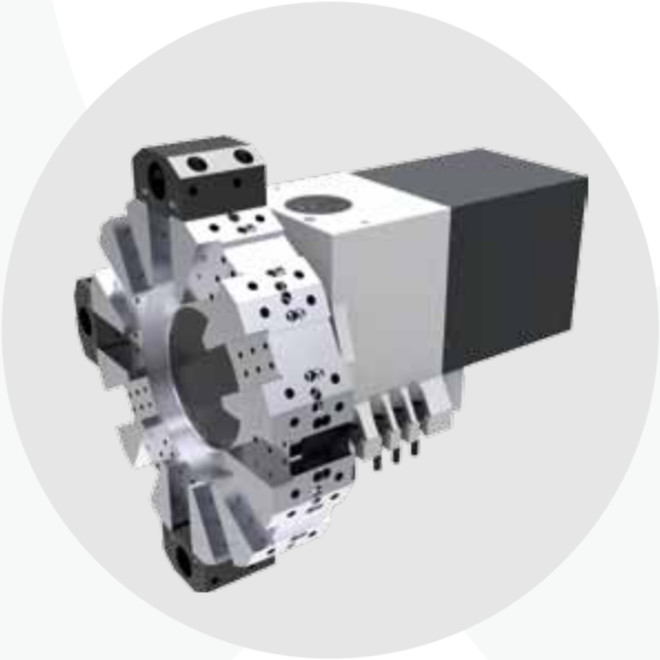

Сервопривод инструментальной головки
Револьверная головка использует сервопривод с гидравлической блокировкой, а инструментальная головка отличается бесшумностью, высокой скоростью, большим крутящим моментом и быстрой сменой инструмента.

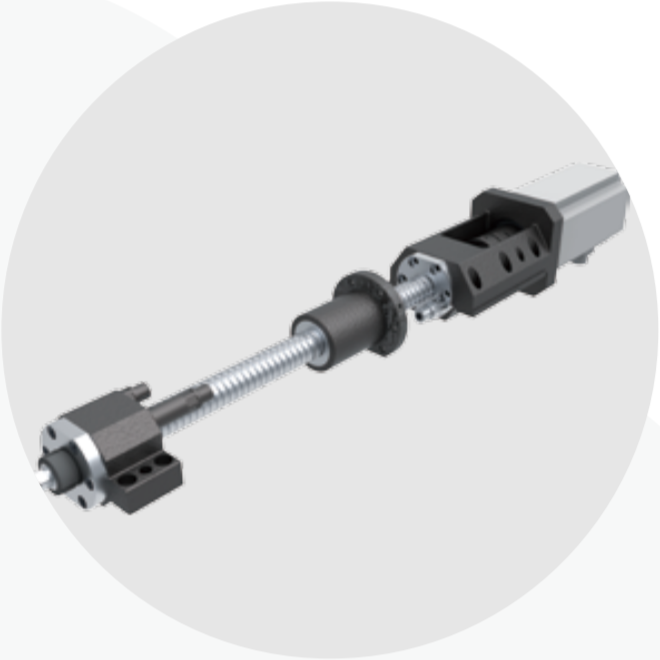

2-осевая подача
Оси X и Z используют серводвигатель для привода, и прямая связь с шарико-винтовой парой осуществляется через эластичную муфту, что позволяет пользователям получить хорошую точность обработки и стабильную производительность обработки.
Параметры продукта:
|
Элементы
|
Единица измерения
|
HTC40B/500
|
HTC40B/1000
|
|
|
Максимальный диаметр качания над станиной
|
мм
|
Φ600
|
Φ560
|
|
|
Максимальная длина резания
|
мм
|
500
|
970
|
|
|
Максимальный диаметр резания
|
мм
|
400
|
400
|
|
|
Максимальный диаметр качания над суппортом
|
мм
|
Φ320
|
Φ350
|
|
|
Носок шпинделя
|
мм
|
A2-8
|
A2-8
|
|
|
Диаметр отверстия шпинделя
|
мм
|
Φ80
|
Φ80
|
|
|
Диаметр максимального проходного прутка
|
мм
|
Φ65
|
Φ65
|
|
|
Диапазон скоростей шпинделя
|
об/мин
|
50-3500
|
50-4000
|
|
|
Максимальный выходной крутящий момент шпинделя
|
Нм
|
245
|
177
|
|
|
Главный двигатель
|
кВт
|
15/11
|
15/11
|
|
|
Диаметр патрона
|
дюйм
|
10'' 10''
|
8''
|
|
|
Скорость быстрого перемещения по оси X
|
м/мин
|
30
|
30
|
|
|
Скорость быстрого перемещения по оси Z
|
м/мин
|
30
|
30
|
|
|
Ход по оси X
|
мм
|
200
|
200
|
|
|
Ход по оси Z
|
мм
|
550
|
1050
|
|
|
Ход задней бабки
|
мм
|
100
|
100
|
|
|
Конусность шпинделя задней бабки
|
Морзе
|
5#
|
4#
|
|
|
Стандартная форма держателя инструмента
|
мм
|
Горизонтальная 8-позиционная
|
Горизонтальная 8-позиционная
|
|
|
Наружный нож
|
мм
|
25×25
|
25×25
|
|
|
Диаметр расточного стержня
|
мм
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Грузоподъемность (дисковый тип)
|
кг
|
200
|
200
|
|
|
Грузоподъемность (детали вала)
|
кг
|
500
|
500
|
|
|
Вес станка
|
кг
|
4200
|
4650
|
|
|
Внешний вид станка
|
Длина × ширина × высота
|
2700×1900×2100
|
3570×1860×1850
|
|
Применение в промышленности:
Образцы заготовок
1. Наружная шаровая клетка, внутренняя шаровая клетка, вал ротора, корпус дифференциала,
2. Зубчатый вал, распределительный вал, вал ротора турбокомпрессора, полуось,
3. Пластинчатый ролик, шток поршня, крестовина, рулевой вал.
Наш сервис:
Гарантия получения высококачественного станка
1. Каждая деталь должна быть проверена
2. Контроль более 100 производственных процессов
3. Более 200 пунктов контроля
4. Обработка образцов каждого станка
5. 72 часа пробного запуска перед доставкой
4. Обработка образцов каждого станка
5. 72 часа пробного запуска перед доставкой
Почему стоит выбрать нас:
◆ Высочайшее качество, запросы клиентов на первом месте
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (24 часа онлайн)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (24 часа онлайн)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
О нас:
Добро пожаловать к нам!
Компания Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосевых обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков. Здесь родились первый токарный станок, сверлильный станок и расточной станок. Они были одним из лидеров китайской станкостроительной промышленности и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C электронику, пресс-формы и другие отрасли. Мы берем на себя миссию предоставления станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Наша фабрика:
Выставка:
FAQ:
Q1. Вы торговая компания или производственная компания?
Мы производственная компания.
Q2. Какова основная продукция вашей компании?
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.
Q3. Можете ли вы предоставить индивидуальный станок или SPM (станок специального назначения)?
Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов, чтобы повысить эффективность.
Q4: Каковы ваши гарантийные условия?
Мы предоставим замену деталей, которые окажутся дефектными, в течение 12 месяцев,
начиная с даты коносамента станка.
начиная с даты коносамента станка.
Q5. Какие услуги?
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
Q6: Почему стоит выбрать вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Мы можем предоставить такой вид услуг. Когда станки прибудут на место установки покупателя, мы можем своевременно отправить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть указано и перечислено в контракте. Продавец будет сотрудничать с покупателем в оформлении визы и подготовке к установке перед выездом за границу.
Q8: Каковы условия оплаты?
T/T 30% первоначальный взнос при заказе, 70% остаток платежа перед отправкой. безотзывный аккредитив по предъявлении
Основные характеристики продукта
Описание продукта: Серия HTC 40BТокарный станок с ЧПУ с наклонной станиной в основном используется для обработки внутренних и наружных цилиндрических поверхностей, внутренних и наружных конических поверхностей с произвольным углом конуса, сложных вращающихся внутренних и наружных поверхностей, а так...
