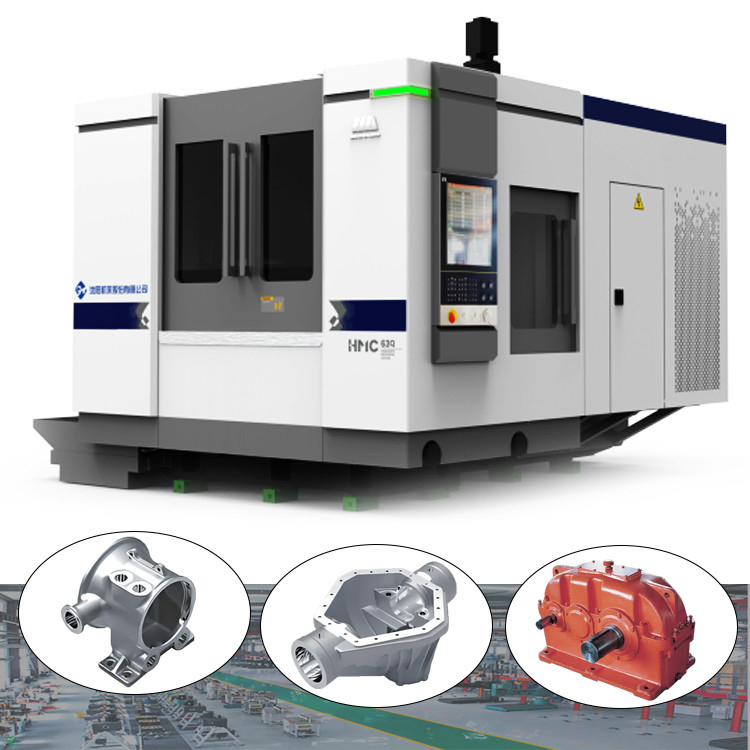

HMC80Q Металлический 3-осевой горизонтальный обрабатывающий центр фрезерная буровая буровая клапанная машина
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HMC 80Q |
|---|---|---|---|
| ЧПУ или нет: | ЧПУ | Ключевое слово: | Горизонтальный центр обработки |
| Максимальная скорость шпинделя (rp.m): | 6000 об / мин | Проезд (ось X) ((мм): | 1350 |
| Проезд (ось Z) ((мм): | 1100 | Перемещение (Y-osь) (mm): | 1100 |
| Максимальный диаметр вращения заготовки: | Φ1350 | ||
| Выделить |
5-осевой металлообрабатывающий центр,Досадное нажатие горизонтального центра обработки |
||
Описание продукта
Описание продукта:
Характеристики продукта:
1"Структура высокой стабильности"
◆ Инвертированный Т-образный сплошной литой кровать
◆ Основа и колонна двигателя на оси Y слиты вместе
◆ Термосимметричный шпиндель
Структура оптимизации конечных элементов и топологии
Литая кровать с высокой прочностью
База двигателя и колонна Y-оси отливаются вместе
изготавливаемая из неблагородных материалов
Термосимметричный шпиндель

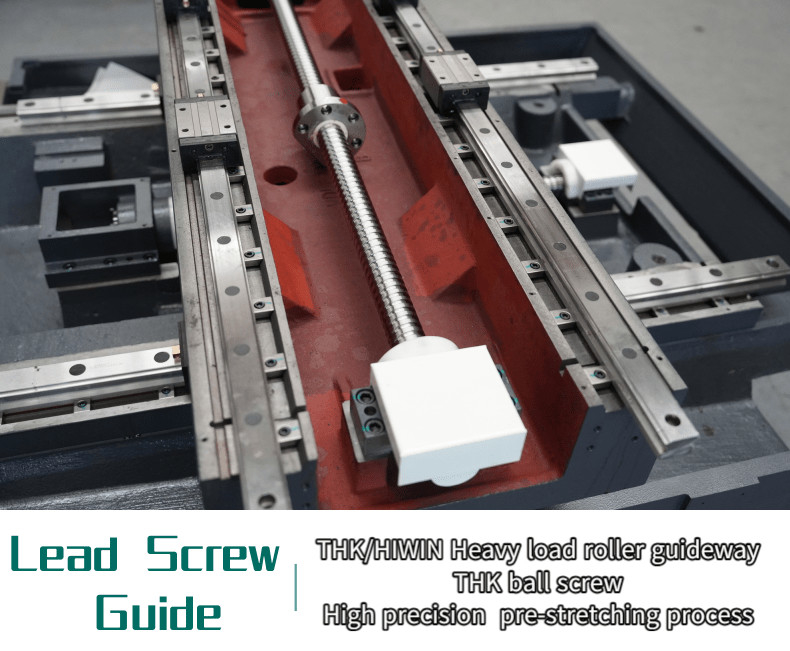

Точные шаровые винты
точный шаровой винт, используется процесс предварительного растяжения, чтобы эффективно уменьшить влияние нагрева винта во время работы, улучшить точность станка,повышенная способность к противодействию деформации и сохранению точности.

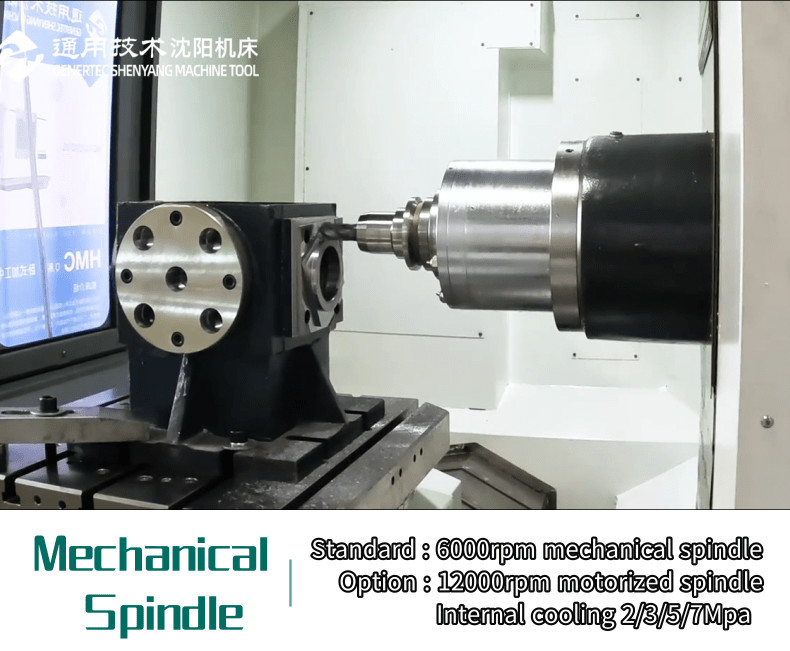

Механические шпиндели
от высокоскоростной обработки до тяжелой резки
◆ Большое расстояние между подшипниками, высокая жесткость
| Положение | Единица | HMC 80Q |

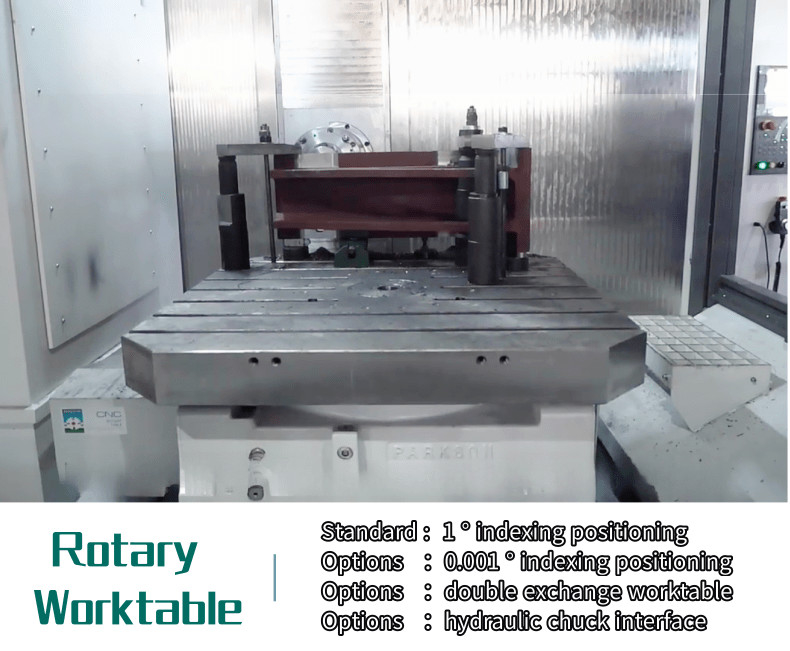

| Рабочий стол | ||
| Размер рабочего стола | мм | 800*800 |
| Мощность рабочего стола | в кг | 2000 |
| Количество рабочего стола | шт. | 1 ((2) |
| Рабочий диапазон | ||
| Поездка по оси X | мм | 1350 |
| Поездка по оси Y | мм | 1100 |
| Поездка по оси Z | мм | 1100 |
| Индексация оси B | 1° ×360 | |
| Максимальный диаметр вращения заготовки | мм | Φ1350 |
| Расстояние от носа шпинделя до центра рабочего стола | мм | 1300 Макс |
| Расстояние от носа шпинделя до центра рабочего стола | мм | 200 минут |
| Расстояние между поверхностью рабочего стола и поверхностью рабочего стола | мм | 1100 Макс |
| Расстояние между поверхностью рабочего стола и поверхностью рабочего стола | мм | 0 мин. |
| Свинцовый | ||
| Конусовая вертикаль (7: 24) | BT1 | |
| Максимальная скорость | обороты в минуту | 6000 |
| Мощность двигателя шпинделя (непрерывная/S2) | КВ | 15/18.5 |
| Максимальный выходной крутящий момент ((непрерывный/S2) | мм | (Смеется) |

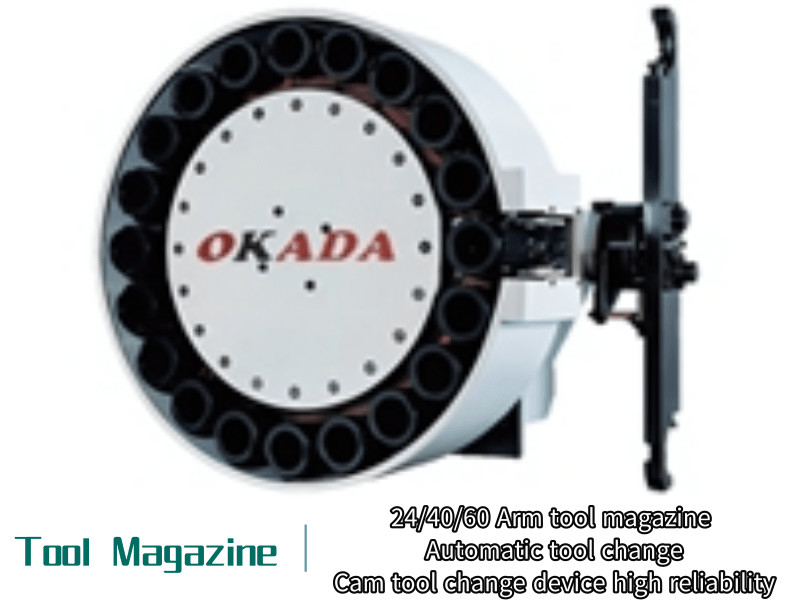

| Журнал для инструментов | ||
| Вместимость инструментального магазина | ПКС | 24 |
| Максимальная длина инструмента | Ммм. | 500 |
| Максимальная масса инструмента | в кг | 15 |
| Максимальный диаметр инструмента полный/пустой | мм | Φ110/Φ220 |
| Время смены инструмента ((T-T) | с | 4.3 |
| Корм для животных | ||
| Максимальная скорость подачи отсека ((X/Y/Z) | Мм/мин | 1-24000 |
| Быстрый переход ((X/Y/Z) | М/мин | 24 |
| Точность позиционирования | ||
| Ось X/Y/Z | мм | 0.01 |
| Ось B ((1° X360) | ‘’ | 10 |
| Повторяющаяся точность позиционирования | ||
| Ось X/Y/Z | мм | 0.008 |
| Ось B ((1° × 360) | ‘’ | 3 |
| Общие размеры ((LxWxH) | мм | 4300*3400*3600 |
| Площадь на полу | мм | 5100*5000 |

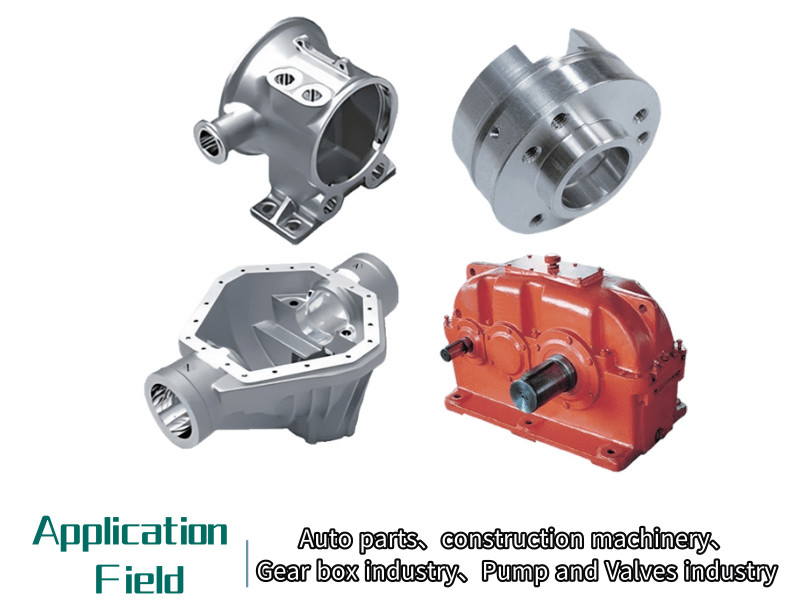

Применение в промышленности:
Образцы заготовки
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
