Тяжелый горизонтальный обрабатывающий центр HMC 100Q Турнинговый центр
Название бренда:
SMTCL
Номер модели:
HMC 100Q
Место происхождения:
Китай
Сертификация:
CE ISO certification
Минимальное количество заказа:
1
Возможность поставки:
50 наборов в месяц
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Model Number: | HMC 100Q |
|---|---|---|---|
| CNC or Not: | CNC | Key word: | Heavy Duty Horizontal Machining Center |
| Max. Spindle Speed (r.p.m): | 4500 r.p.m | Travel (X Axis)(mm): | 1800 |
| Travel (Z Axis)(mm): | 1500 | Travel (Y Axis)(mm): | 1350 |
| Max. rotation diameter of workpiece: | Φ1500 | ||
| Выделить |
Тяжелый горизонтальный станкообрабатывающий центр,Комплексный центр обработки с помощью ЦРУ,Горизонтальный центр обработки 1800 мм |
||
Описание продукта
Описание продукта:

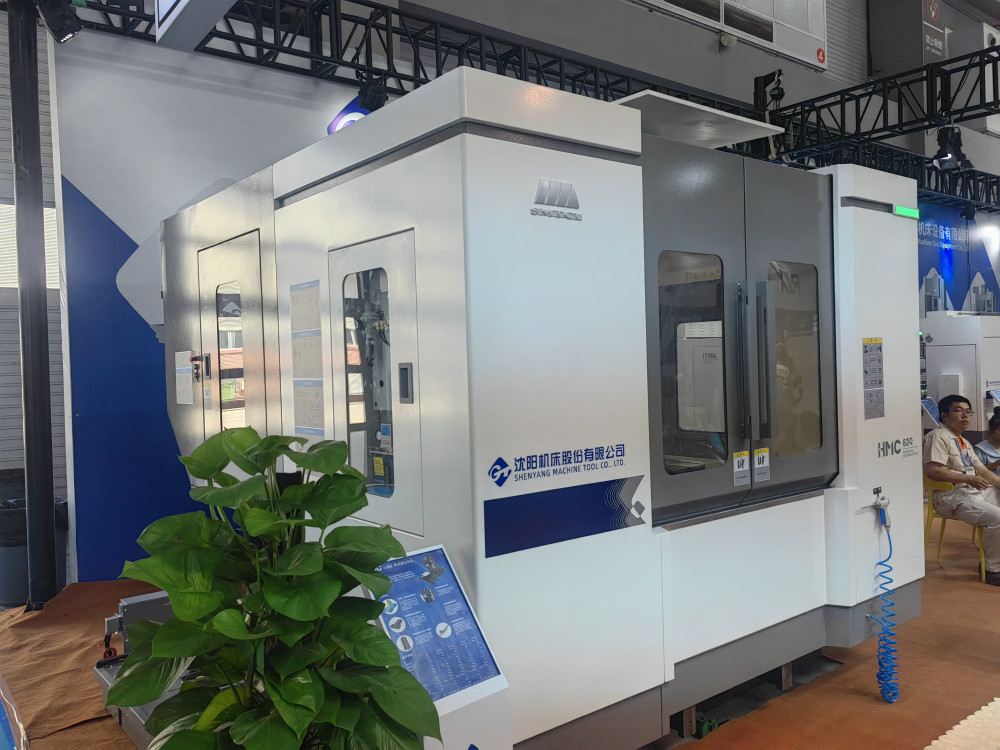

SMTCL Heavy Duty Horizontal Machining Center ((серия 100Q)
HMC100Q горизонтальный обрабатывающий центр является новым поколением высокопроизводительной и компактной машины. Он имеет отличное качество, высокую надежность и эффективность. Он широко используется в автозапчасти, насос,клапаны и другие отраслиОн может удовлетворять требованиям обработки одной или небольшой партии продуктов с высокой эффективностью.
Характеристики продукта:
1"Структура высокой стабильности"
◆ Инвертированный Т-образный сплошной литой кровать
◆ Основа и колонна двигателя на оси Y слиты вместе
◆ Термосимметричный шпиндель
2"Высокая способность к обработке"
◆ Смены передач
◆ Выбор нескольких шпинделей для различных условий работы

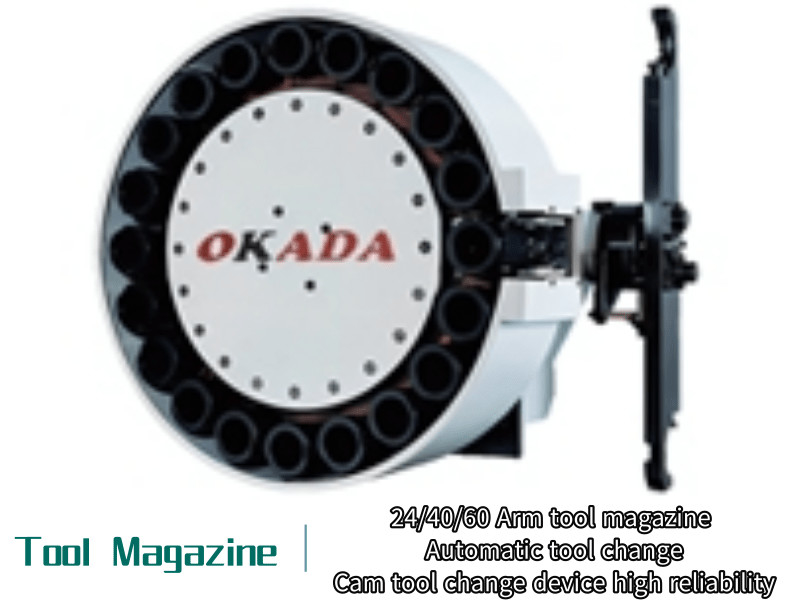

◆ Различные типы конфигурации журналов инструментов, удовлетворяющие различной эффективности
3Высокоинтеллектуальная функция
◆ Умный план проверки и обслуживания
◆ Автоматическое резервное копирование данных
◆ Интеллектуальное управление нагрузкой на спинделе
Подробная информация о продукте:

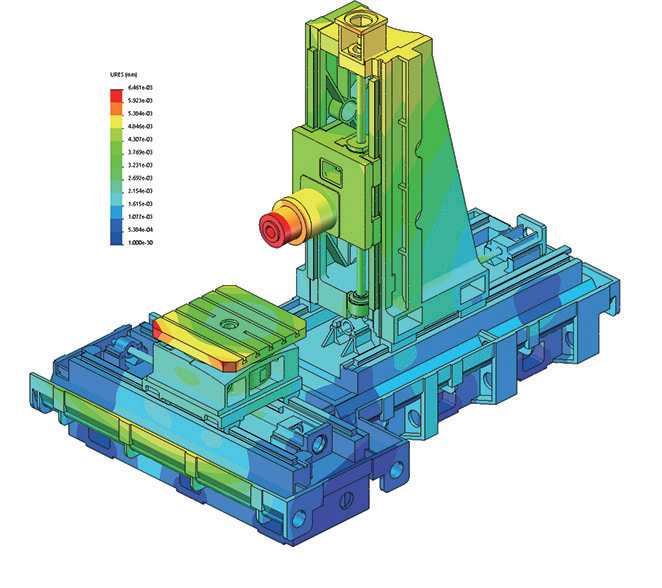

Структура оптимизации конечных элементов и топологии
Машины-инструменты спроектированы с анализом конечных элементов и хорошо застыли, общая структура и большая часть оптимизированы для повышения жесткости и стабильности всей машины.
Литая кровать с высокой прочностью
Инвертированный T-образный интегрированный кровать, большой протяженность, низкий центр тяжести, хорошо затвердевший, усиленный антидеформации,использование 4 групп скрученной клетки для удаления чипа обеспечить эффективность удаления

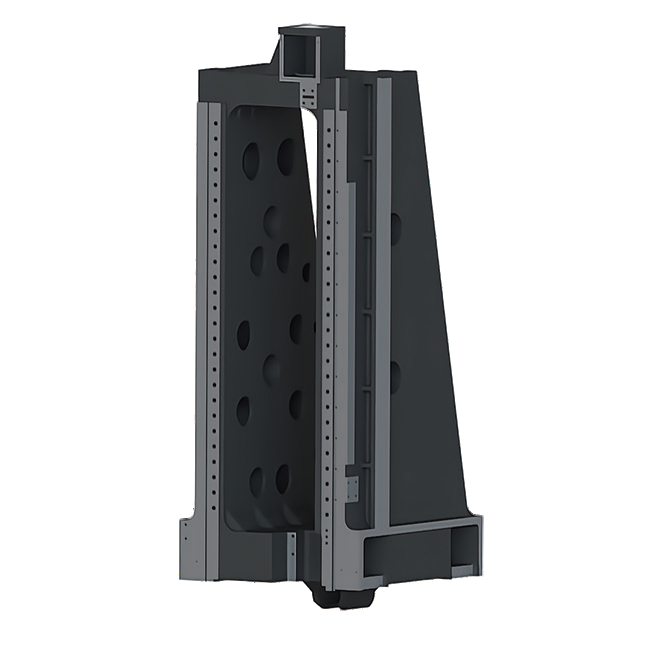

База двигателя и колонна Y-оси отливаются вместе
Двухстенная конструкция принята колоннами этой серии, Y-оси двигателя основы и колонны
изготавливаемая из неблагородных материалов
изготавливаемая из неблагородных материалов
Термосимметричный шпиндель
Тепловой симметрии шпиндель улучшить управляемость тепловой деформации; Отличная тепловая стабильность.

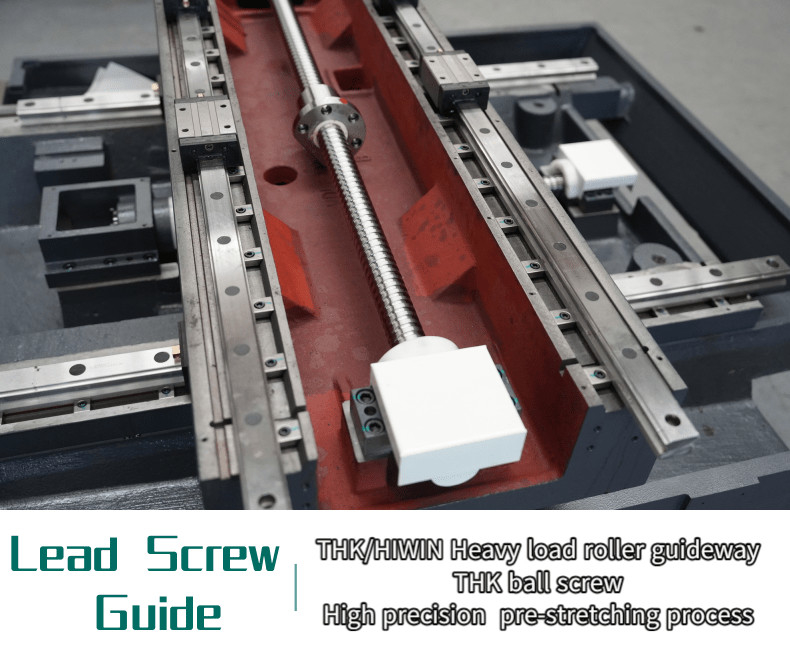

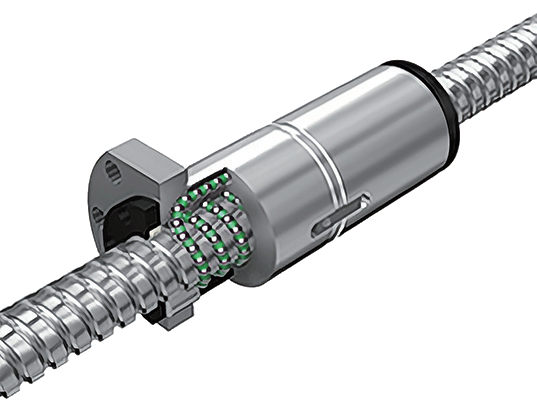

Точные шаровые винты
Все три оси оборудованы
точный шаровой винт, используется процесс предварительного растяжения, чтобы эффективно уменьшить влияние нагрева винта во время работы, улучшить точность станка,повышенная способность к противодействию деформации и сохранению точности.
точный шаровой винт, используется процесс предварительного растяжения, чтобы эффективно уменьшить влияние нагрева винта во время работы, улучшить точность станка,повышенная способность к противодействию деформации и сохранению точности.

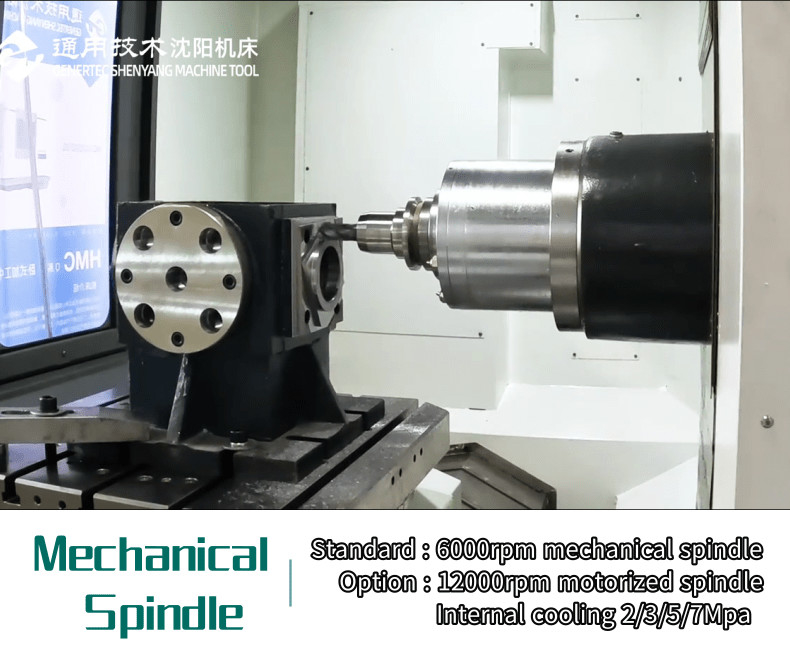

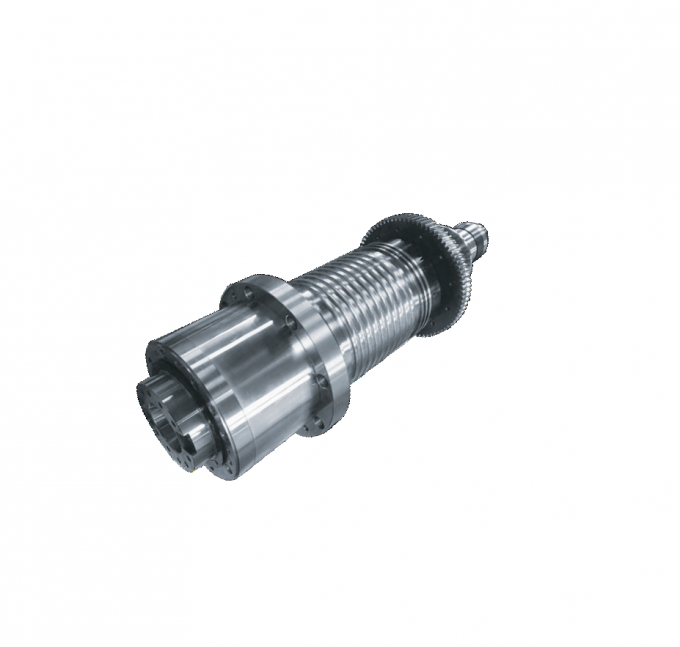

Механические шпиндели
◆ Изменение скорости с двумя передачами
от высокоскоростной обработки до тяжелой резки
◆ Большое расстояние между подшипниками, высокая жесткость
от высокоскоростной обработки до тяжелой резки
◆ Большое расстояние между подшипниками, высокая жесткость
Параметры продукта:
| Положение | Единица | HMC 100Q |
| Рабочий стол | ||
| Размер рабочего стола | мм | 1000*1000 |
| Мощность рабочего стола | в кг | 3000 |
| Количество рабочего стола | шт. | 1 ((2) |
| Рабочий диапазон | ||
| Поездка по оси X | мм | 1800 |
| Поездка по оси Y | мм | 1500 |
| Поездка по оси Z | мм | 1350 |

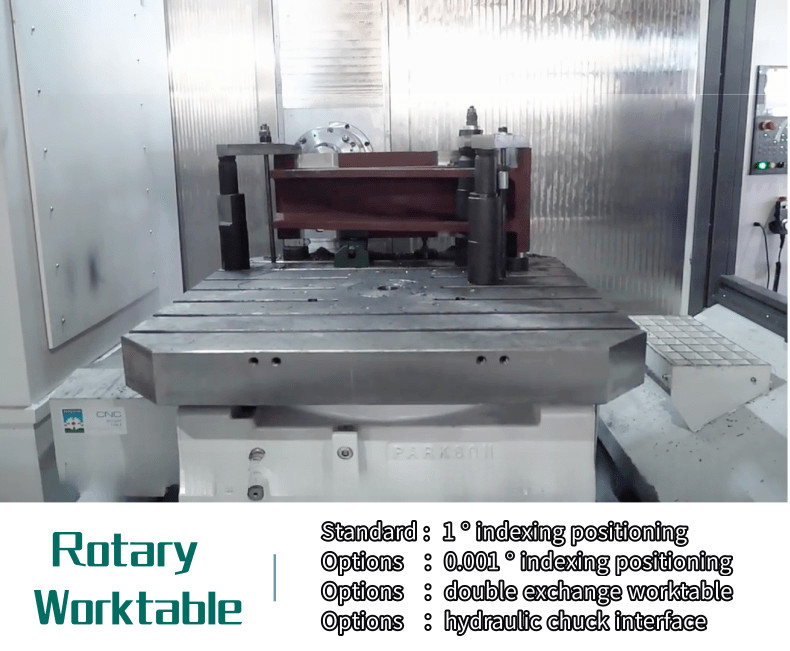

| Индексация оси B | 1° ×360 | |
| Максимальный диаметр вращения заготовки | мм | Φ1500 |
| Расстояние от носа шпинделя до центра рабочего стола | мм | 1650 Макс |
| Расстояние от носа шпинделя до центра рабочего стола | мм | 300 мин. |
| Расстояние между поверхностью рабочего стола и поверхностью рабочего стола | мм | 1600 Макс |
| Расстояние между поверхностью рабочего стола и поверхностью рабочего стола | мм | 100 мин. |
| Свинцовый | ||
| Конусовая вертикаль (7: 24) | BT1 | |
| Максимальная скорость | обороты в минуту | 4500 |
| Мощность двигателя шпинделя (непрерывная/S2) | КВ | 18.5/22 |
| Максимальный выходной крутящий момент ((непрерывный/S2) | мм | 713/871 ((15 мин) |
| Журнал для инструментов | ||
| Вместимость инструментального магазина | ПКС | 40 |
| Максимальная длина инструмента | Ммм. | 500 |
| Максимальная масса инструмента | в кг | 25 |
| Максимальный диаметр инструмента полный/пустой | мм | Φ125/Φ250 |
| Время смены инструмента ((T-T) | с | 5.5 |
| Корм для животных | ||
| Максимальная скорость подачи отсека ((X/Y/Z) | Мм/мин | 1-20000 |
| Быстрый переход ((X/Y/Z) | М/мин | 20 |
| Точность позиционирования | ||
| Ось X/Y/Z | мм | 0.012 |
| Ось B ((1° X360) | 10 | |
| Повторяющаяся точность позиционирования | ||
| Ось X/Y/Z | мм | 0.008 |
| Ось B ((1° × 360) | 3 | |
| Общие размеры ((LxWxH) | мм | 6100*5000*4600 |
| Площадь на полу | мм | 6800*6000 |

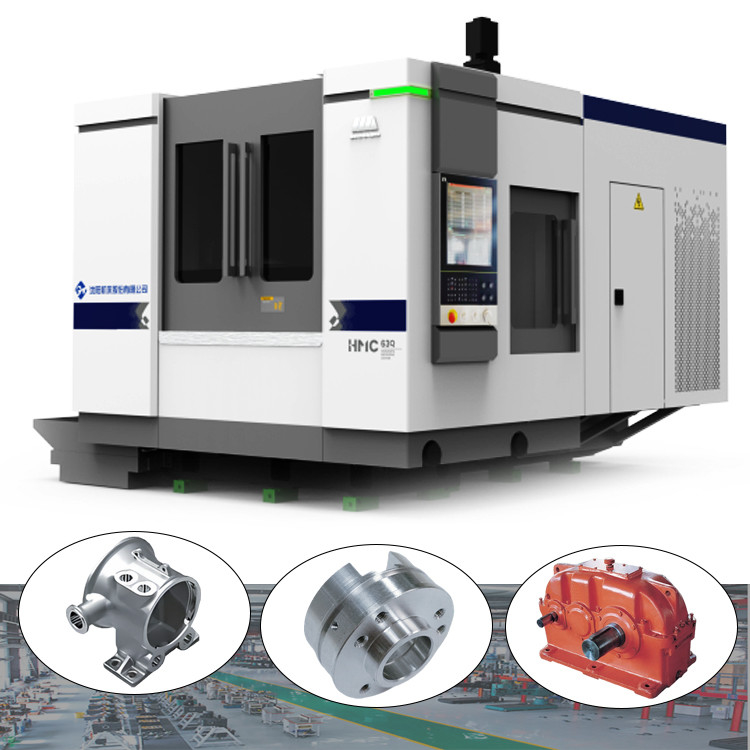

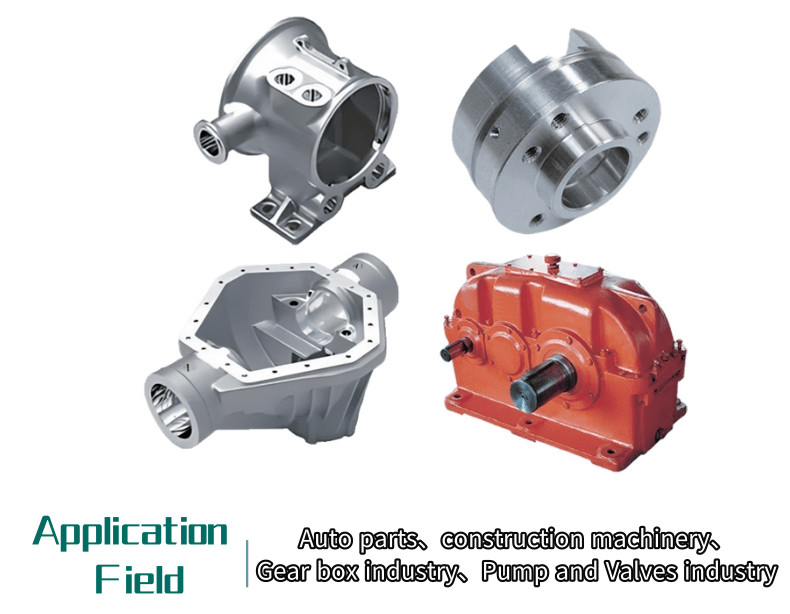

Применение в промышленности:
Образцы заготовки
Наше обслуживание:
1. Сборка и отладка перед доставкой
2Ответьте в течение 24 часов и продолжите решать проблему.
3. 1 год бесплатного ремонта (только без человеческих повреждений).
4Общее решение для хранения
Почему выбирать нас:
◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
О нас:
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-вертикальной станции, вертикальном станке, горизонтальном станке, портальном станке, пятиосном станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Группа SMTCL и SYMGЭто наша сотрудничающая фабрика, с более чем 80-летней историей производства станков. Первый токарный станк, буровая машина и буровая машина родились здесь.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод:

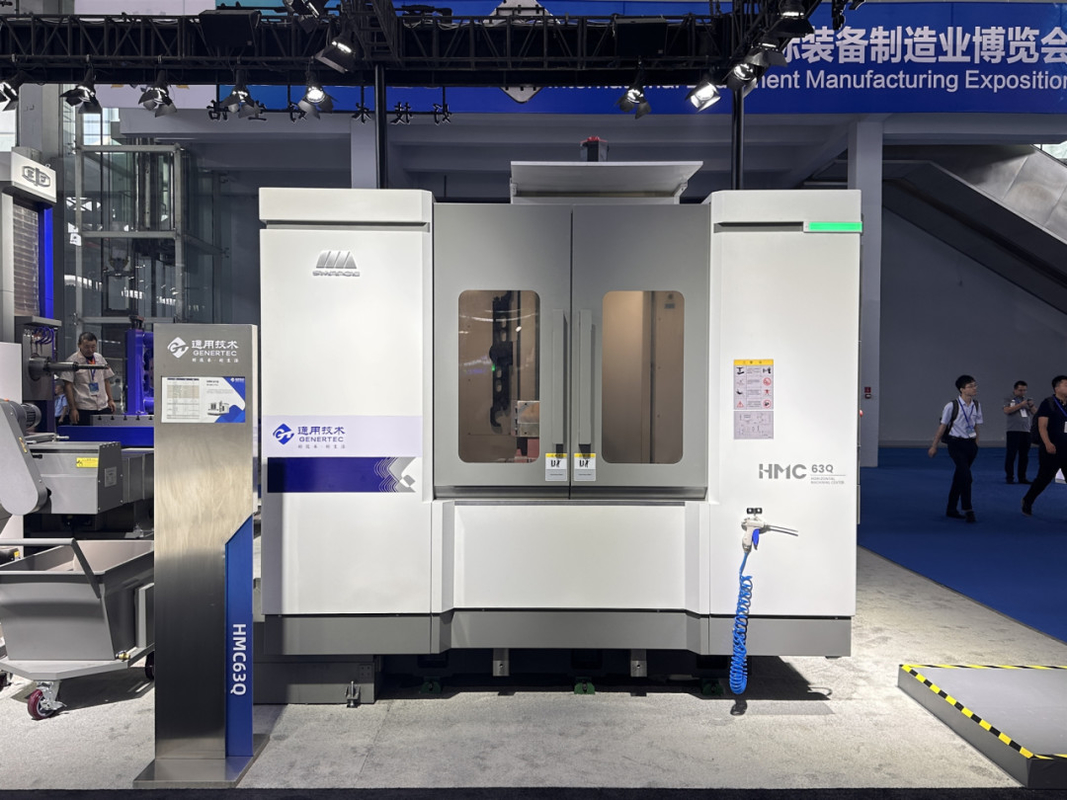

Выставка:
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
Мы производственная компания.
Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
начиная с даты накладной машины.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
