SMTCL Gantry Heavy Duty Boring And Milling Machine GMC2060 3-осевая фрезерная машина с ЧПУ
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | GMC2060RV |
|---|---|---|---|
| ЧПУ или нет: | ЧПУ | Ключевое слово: | Портальный обрабатывающий центр |
| Система управления: | SIEMENS GSK FANUC (опция) | Функции: | Тяжелый расточно-фрезерный станок |
| Приложение: | Металлообрабатывающий центр | ||
| Выделить |
Средства обработки грузовых грузовых машин,Машины для добычи грузовых грузов,3-осевая фрезерная машина CNC |
||
Описание продукта

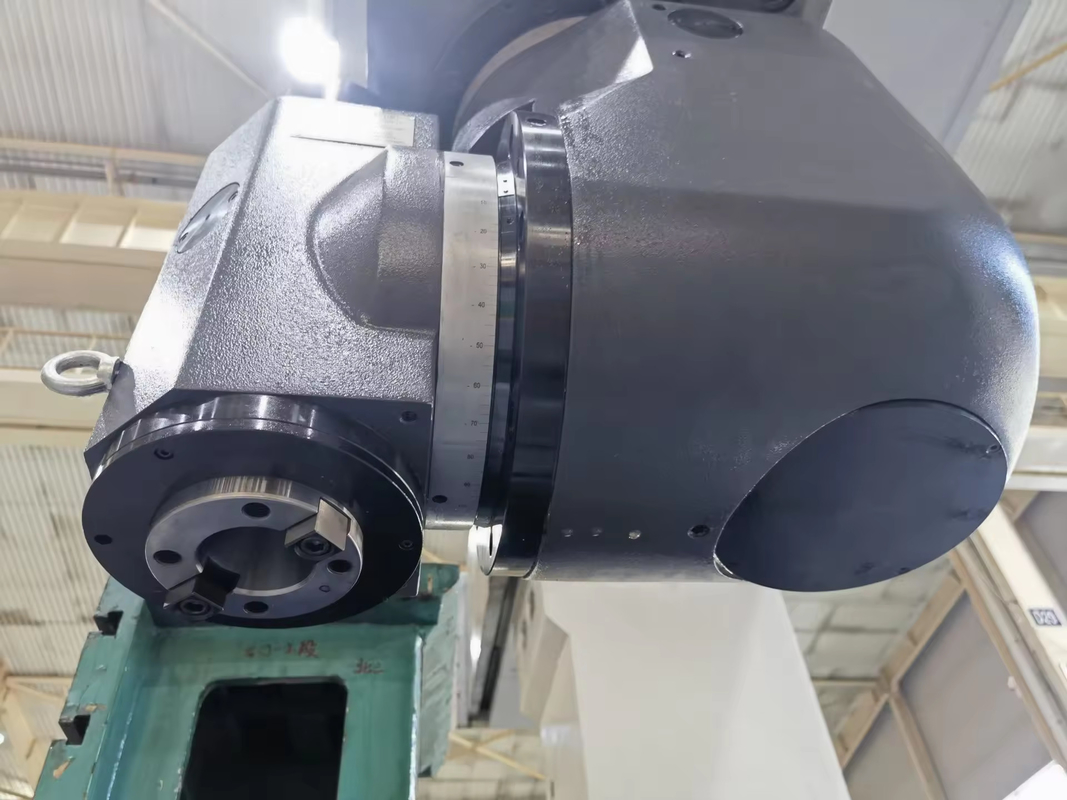

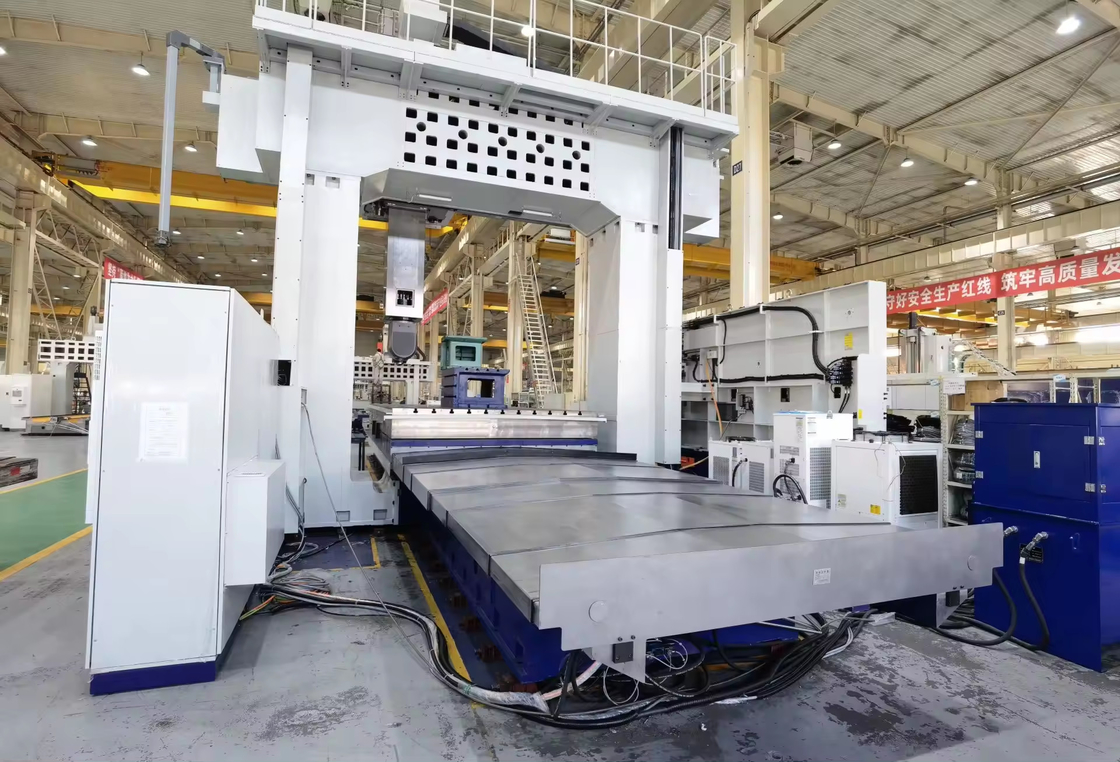

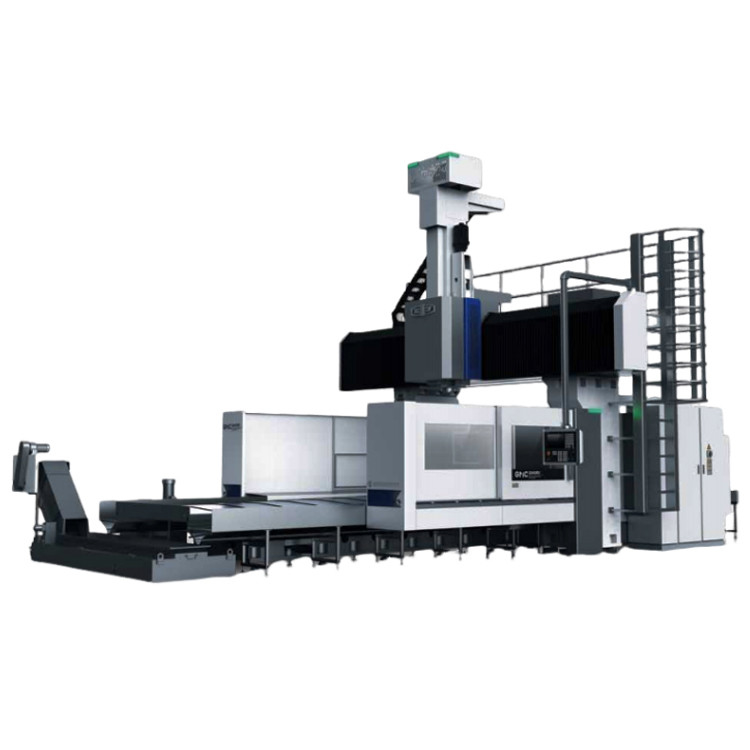

Станок серии GMC-RVЭто расточно-фрезерный станок портального типа с подвижным верстаком и фиксированной поперечиной, оснащенный плунжером высокой жесткости и являющийся высокоскоростным и тяжелым режущим станком. Эта серия станков используется для обработки различных типов точных компонентов, таких как различные основные крупногабаритные заготовки, пластинчатые заготовки, дисковые заготовки, корпусные заготовки и пресс-формы. Продукт оснащен автоматизированной прямоугольной фрезерной головкой и способен выполнять различные процедуры, такие как фрезерование, растачивание, сверление, расширение, развертывание и жесткое нарезание резьбы в плоскостях, отличных от нижней плоскости установки, после одного раза крепления. Продукт в основном применяется в таких отраслях, как судостроение, производство электроэнергии, тяжелое машиностроение, локомотивы, станки, текстильное оборудование, печатное оборудование, производство пресс-форм и т. д. Продукт отличается модульным дизайном, серийным производством и изготовлением по индивидуальному заказу в соответствии с рыночным спросом. Его превосходное соотношение цены и качества является лучшим выбором для отечественных и зарубежных клиентов.
Глубокая интеграция с Siemens, индивидуальный технологический интерфейс, оптимальная производительность и эффективность в одной спецификации; поддерживает полнофункциональное тестирование программ обработки, включая имитацию пробной резки, обнаружение столкновений и смену инструмента, с почти 100% соответствием результатам проверки пробной резки на реальном станке.
|
Элемент
|
единица
|
ГМС 2060РВ
|
ГМС 2560РВ
|
ГМС 2580РВ
|
ГМС 3060РВ
|
|||
|

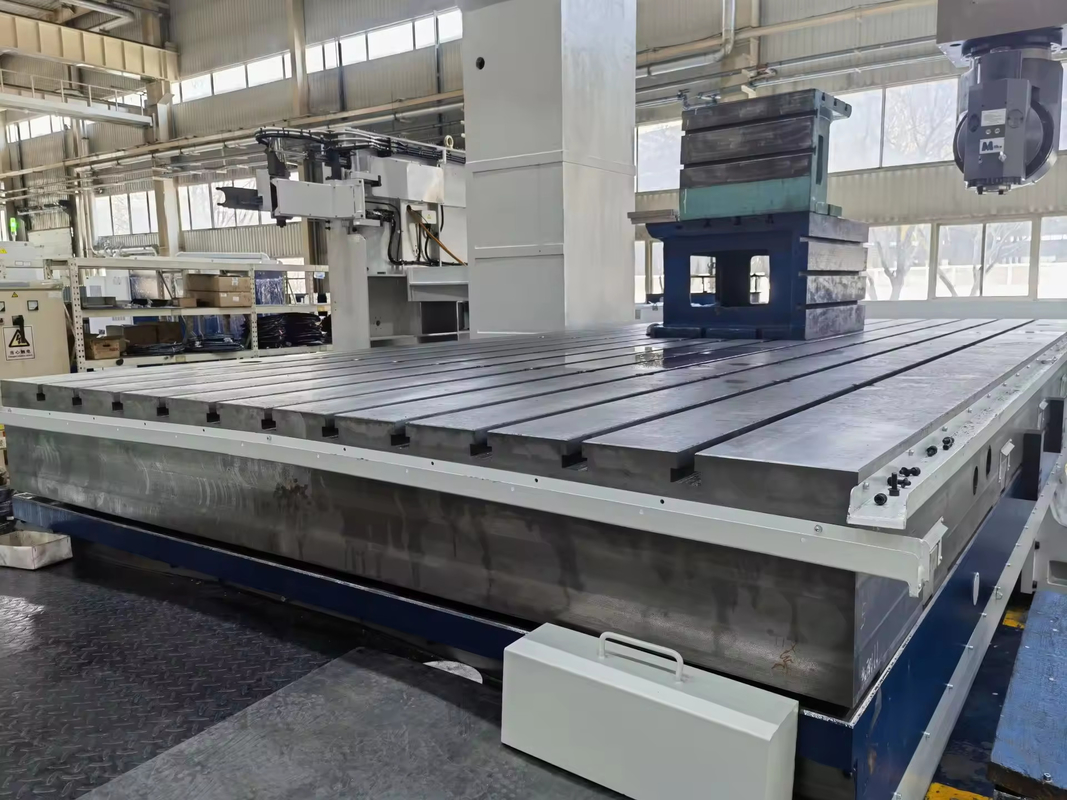

Верстак
|
Размер верстака
|
мм
|
2000*6000
|
2500*6000
|
2500*8000
|
3000*6000
|
||
|
Расстояние между двумя колоннами
|
мм
|
2800
|
3300
|
3300
|
3800
|
|||
|
Грузоподъемность верстака
|
кг
|
23000
|
25000
|
25000
|
30000
|
|||
|
Ширина Т-образной канавки
|
мм*шт.
|
22*11
|
28*11
|
28*11
|
28*15
|
|||
|
Обработка
диапазон |
Перемещение рабочего места по оси X
|
мм
|
6200
|
6200
|
8200
|
6200
|
||
|
Слайд-путешествиеY
|
мм
|
3000
|
3500
|
3500
|
4000
|
|||
|
Рам трэвел-Z
|
мм
|
1000[1250]
|
1000[1250]
|
1000[1250]
|
1000[1250]
|
|||
|
Расстояние от носика шпинделя до рабочего места
|
Максимум
|
мм
|
1400
|
1350
|
1350
|
1350
|
||
|
Минимум
|
мм
|
400[150]
|
350[100]
|
350[100]
|
100
|
|||
|
Шпиндель
|
Коническое отверстие (7:24)
|
|
БТ50
|
БТ50
|
БТ50
|
БТ50
|
||
|
Диапазон скоростей
|
об/мин
|
40-6000
|
40-6000
|
40-6000
|
40-4500
|
|||
|
Выходной крутящий момент (номинальный/30 мин)
|
Нм
|
770/924
|
770/924
|
770/924
|
1050/1260
|
|||
|
Мощность двигателя шпинделя (фрат/30 мин)
|
кВт
|
22/26,4
|
22/26,4
|
22/26,4
|
30/36
|
|||
|
Размер секции прямоугольного плунжера
|
мм
|
400*400
|
400*400
|
400*400
|
400*400
|
|||
|
Кормление
|
Диапазон скоростей подачи
|
мм/мин
|
1-8000
|
1-6000
|
1-6000
|
1-6000
|
||
|
Быстрое движение по оси X
|
м/мин
|
12
|
12
|
10
|
10
|
|||
|
Быстрое движение по оси Y
|
м/мин
|
15
|
12
|
12
|
12
|
|||
|
Быстрое движение по оси Z
|
м/мин
|
12
|
12
|
12
|
12
|
|||
|
Позиционирование
точность машины |
ось X
|
мм
|
0,04
|
0,04
|
0,045
|
0,04
|
||
|
ось Y
|
мм
|
0,025
|
0,03
|
0,03
|
0,036
|
|||
|
ось Z
|
мм
|
0,02[0,022]
|
0,02[0,022]
|
0,02[0,022]
|
0,02[0,022]
|
|||
|
Повторяемость
точность |
ось X
|
мм
|
0,02
|
0,02
|
0,025
|
0,02
|
||
|
ось Y
|
|
0,012
|
0,014
|
0,014
|
0,018
|
|||
|
ось Z
|
мм
|
0,008[0,010]
|
0,008[0,010]
|
0,008[0,010]
|
0,01
|
|||
|
Общая электрическая мощность
|
КВА
|
80
|
80
|
80
|
90
|
|||
|
Площадь, необходимая для машины (Д*Ш*В) (для справки)
|
мм
|
18000*8300*6200[6500]
|
18000*9000*6400[6700]
|
23000*9000*6400[6700]
|
18000*9800 *6700
|
|||
Убедитесь, что вы получаете высококачественную машину
- Каждая деталь должна быть проверена
- Более 100 контроль производственного процесса
- Более 200 объектов проверки
- Пример обработки каждой машины
- 72 часа пробного запуска перед доставкой
- Чувство высшего качества, запросы клиентов на первом месте
- 30 лет + история исследований и разработок, компания основана в 1993 году.
- Высокотехнологичный производитель с исследовательским и проектным потенциалом
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенного обслуживания (24 часа онлайн)
- Модернизация механизма в соответствии с эргономикой и простотой обслуживания.
- Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство.
Добро пожаловать к нам в гости!
Компания Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосных обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас есть более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
Наш завод имеет более чем 80-летнюю историю производства станков. Здесь родились первые токарный, сверлильный и расточный станки. Они были одним из лидеров станкостроительной промышленности Китая и крупнейшим производителем станков в Китае. Продукция станков охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, клапаны насосов, подшипники, электронику 3C, пресс-формы и другие отрасли. Мы берем на себя миссию по предоставлению станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Вопрос 1. Вы торговая компания или производственная компания?
Мы производственная компания.
В2. Какова ваша основная продукция вашей компании?
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.
Вопрос 3. Можете ли вы предоставить машину по индивидуальному заказу или SPM (машину специального назначения)?
Да, мы предоставляем нашим клиентам решения Smart CNC для повышения эффективности.
В4: Каковы ваши условия гарантии?
Мы заменим детали, которые оказались неисправными, в течение 12 месяцев.
начиная с даты накладной машины.
Вопрос 5. Какие услуги?
Пр-продажи:Индивидуальные решения, планирование и дизайн;Индивидуальное обслуживание
Послепродажное обслуживание: онлайн-обслуживание 7 дней, 24 часа, удаленное руководство установкой, стыковка с системой программного обеспечения клиента.
В6: Почему стоит выбрать вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
В7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших работников за границу?
Мы можем предоставить такой вид услуг. Когда машины прибудут на место установки покупателя, мы можем своевременно направить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это можно процитировать и перечислить в договоре. Продавец будет сотрудничать с покупателем для оформления визы и подготовки к установке перед выездом за границу.
В8: Каковы условия оплаты?
Первоначальный платеж T/T 30% при заказе, остаток платежа 70% перед отправкой. безотзывный аккредитив по предъявлении
