Место происхождения:
Китай
Фирменное наименование:
SMTCL
Сертификация:
CE ISO certification
Номер модели:
GMC1530r2
Описание продукта:

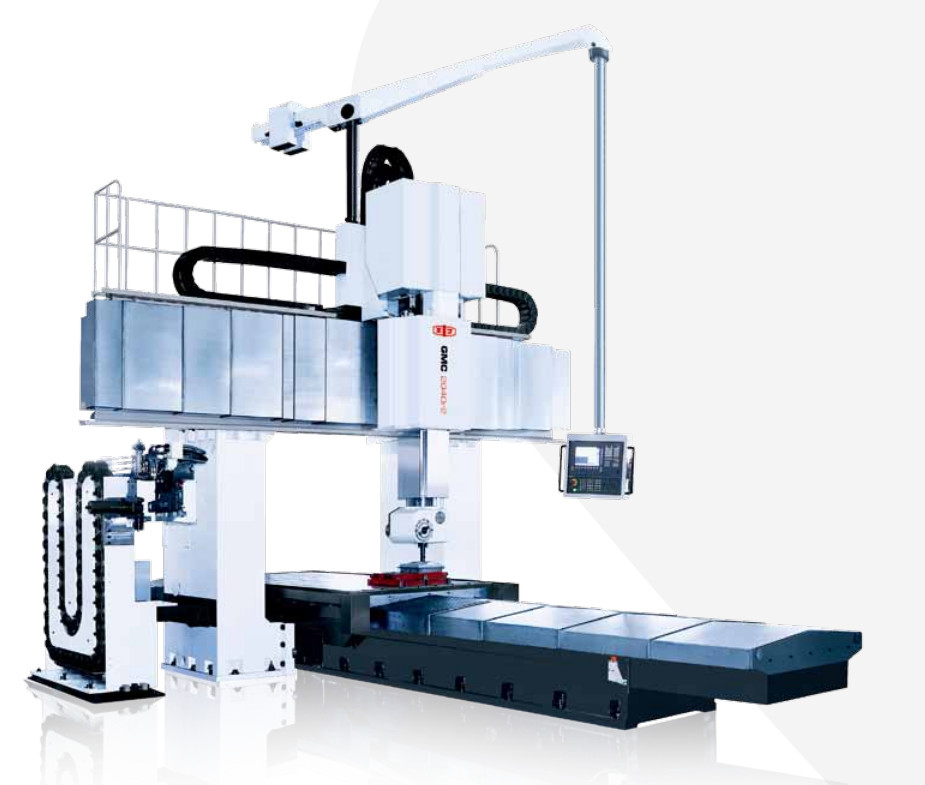

Машины-инструменты серии GMC-r2Это буровая/фрезерная машина портального типа с движущейся рабочей стойкой и фиксированной поперечной балки, использующая высокожесткий оберточный вал, и является высокоскоростным и тяжелорежущим инструментом.Серия станков-инструментов используется для обработки различных типов точных компонентов, таких как различные фундаментальные большие заготовки., пластинчатый фрезер, дисковый фрезер, корпус фрезера и формы.и может завершить обработку различных процедур, таких как фрезированиеПродукт применяется в основном в таких отраслях промышленности, как судостроение,производство электроэнергии, тяжелые машины, локомотивы, инструментальные машины, текстильные машины, печатные машины и производство форм и т.д.
|
Положение
|
единица
|
GMV 1530r2
|
GMV 2040r2
|
GMV 2060r2
|
|
|
Рабочая скамейка
|
Размер рабочего стола
|
мм
|
1500×3000
|
2000×4000
|
2000×6000
|
|
Расстояние между двумя столбцами
|
мм
|
2100
|
2600
|
2600
|
|
|
Грузоподъемность рабочего стола
|
в кг
|
10000
|
20000
|
25000
|
|
|
Ширина T-образной канавки
|
мм × шт
|
28х7
|
28х11
|
28х11
|
|
|
Обработка
диапазон |
Ось X движения рабочего стола
|
мм
|
3600
|
4200
|
6200
|
|
Проезд слайдаY
|
мм
|
2700
|
3200
|
3200
|
|
|
Рам путешествие-Z
|
мм
|
1000
|
1000
|
1000
|
|
|
Ось C
|
|
5×72°
|
5×72°
|
5×72°
|
|
|
Расстояние от носа шпинделя до рабочего стола-максимум
|
мм
|
1200
|
1200
|
1200
|
|
|
Расстояние от носа шпинделя до рабочего стола - минимальное
|
мм
|
200
|
200
|
200
|
|
|
Расстояние от горизонтального носа шпинделя до центра вертикального шпинделя
|
мм
|
206
|
206
|
206
|
|
|
Свинцовый
|
Конечная дыра ((7:24)
|
|
ISO50
|
ISO50
|
ISO50
|
|
Диапазон скоростей
|
r/min
|
10-2000
|
10-2000
|
10-2000
|
|
|
Выходной крутящий момент (номинальный/30 мин)
|
N.m.
|
1361/1633
|
1361/1633
|
1361/1633
|
|
|
Мощность двигателя шпинделя ((фрарированный/30 мин)
|
КВт
|
37/44
|
37/44
|
37/44
|
|
|
Размер сечения прямоугольного барабана
|
мм
|
420×470
|
420×470
|
420×470
|
|
|
Питание
|
Диапазон скорости подачи
|
мм/мин
|
1-5000
|
1-5000
|
1-5000
|
|
Скоростное движение X-оси
|
м/мин
|
13
|
13
|
13
|
|
|
Скоростное движение по оси Y
|
м/мин
|
13
|
13
|
13
|
|
|
Скоростное движение Z-оси
|
м/мин
|
10
|
10
|
10
|
|
|
Позиционирование
точность машины |
Ось X
|
мм
|
0.03
|
0.032
|
0.04
|
|
Ось Y
|
мм
|
0.03
|
0.032
|
0.032
|
|
|
Ось Z
|
мм
|
0.025
|
0.025
|
0.025
|
|
|
Повторяемость
точность |
Ось X
|
мм
|
0.02
|
0.022
|
0.025
|
|
Ось Y
|
мм
|
0.02
|
0.022
|
0.022
|
|
|
Ось Z
|
мм
|
0.01
|
0.01
|
0.01
|
|
|
Общая электрическая мощность
|
КВА
|
110
|
110
|
110
|
|
|
Пространство на полу, требуемое машиной (L*W*H)
|
мм
|
11215×6427×7400
|
12778×6927×7400
|
16600×6927×7400
|
|
Наше обслуживание:
1. Сборка и отладка перед доставкой
2Ответьте в течение 24 часов и продолжите решать проблему.
3. 1 год бесплатного ремонта (только без человеческих повреждений).
4Общее решение для хранения
