Центр обработки Gantry GMC3080 Тяжелая высокоскоростная Gantry Движущаяся CNC-машина с фиксированным рабочим столом
Подробная информация о продукции
| Features: | Heavy Boring And Milling Machine | Фирменное наименование: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRV | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Выделить |
Тяжелая гарантная двигательная машина с ЧПУ,Высокоскоростная перемещающаяся станка с ЧПУ,Стационарный портал рабочего стола |
||
Описание продукта
Описание продукта:

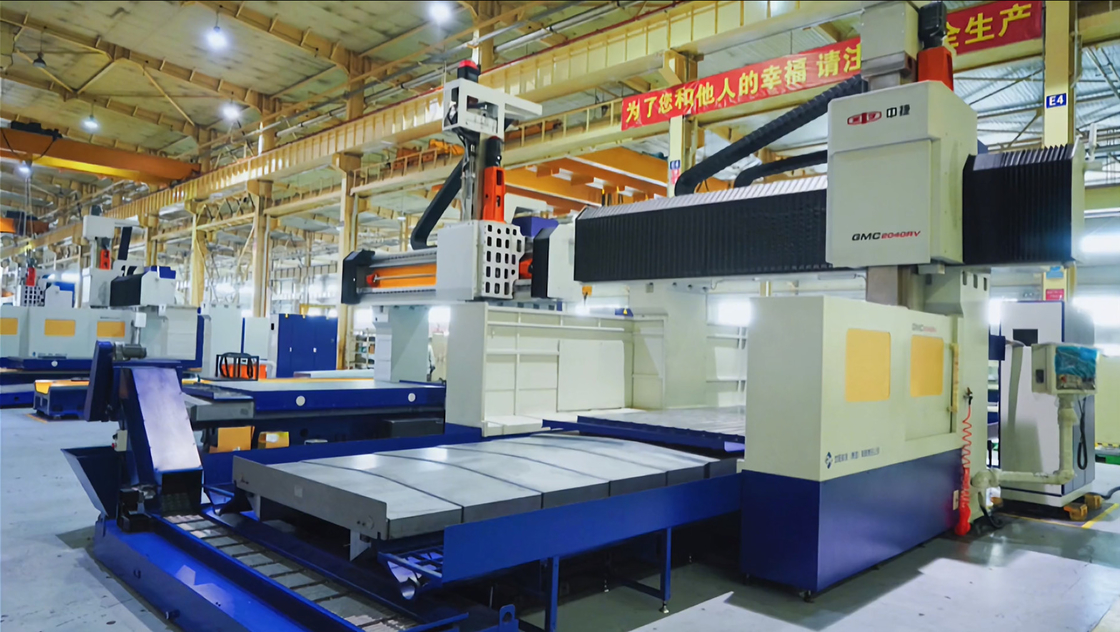

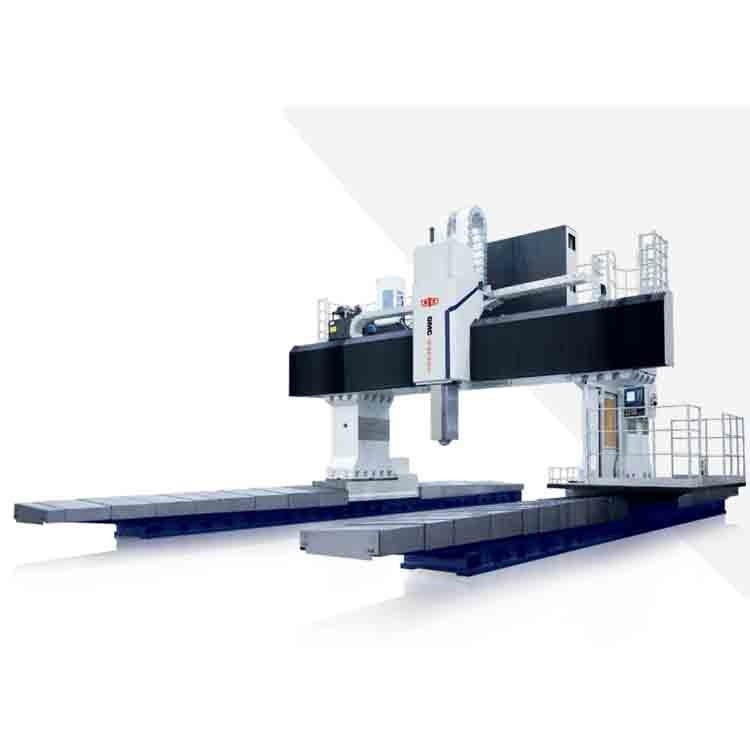

Машинные инструменты серии GMC-GRVпредставляет собой крупногабаритный высокоскоростной перемещающийся на портале CNc станковой инструмент с фиксированным рабочим столом и продольной перемещающейся на портале рамой.каждая сторона использует двойную конструкцию с противопожарным приводом.Прохожие конструкции оснащены импортированными точными линейными проводящими рельсами, а ремень использует закрытую оболочку с гидравлическими проводящими рельсами.сильная способность к обработке и широкий спектр применения, оснащен автоматизированной прямоугольной фрезерной головкой и способен непрерывно выполнять высокоточную и высокоэффективную обработку нескольких процедур, таких как бурение,Свертывание и жесткое нажатие фрезерной плоскостиУстройство имеет компактную и разумную общую планировку, удобный ремонт и обслуживание.Все ключевые загруженные части используют продукцию зарубежных известных брендов, а надежность машинного инструмента высока..
|
Положение
|
единица
|
GMV 3080GRV
|
GMV 4080GRV
|
|||
|
Рабочая скамейка
|
Размер рабочего стола
|
мм
|
3000×8000
|
4000×8000
|
||
|
Расстояние между двумя столбцами
|
мм
|
4200
|
5200
|
|||
|
Грузоподъемность рабочего стола
|
t/m2
|
10
|
10
|
|||
|
Ширина T-образной канавки
|
мм
|
28
|
28
|
|||
|
Обработка
диапазон |
Максимальное движение порта - ось X
|
мм
|
8000
|
8000
|
||
|
Максимальное движение скольжения по оси Y
|
мм
|
4200
|
5200
|
|||
|
Максимальное движение барабана по оси Z
|
мм
|
1250
|
1500
|
1250
|
1500
|
|
|
Расстояние от носа шпинделя до рабочего стола-максимум
|
мм
|
1500
|
2000
|
1500
|
2000
|
|
|
Расстояние от носа шпинделя до рабочего стола - минимальное
|
мм
|
250
|
500
|
250
|
500
|
|
|
Свинцовый
|
Конечная дыра ((7:24)
|
|
BT1
|
BT1
|
||
|
Диапазон скоростей
|
r/min
|
40-4500
|
40-3000
|
40-4500
|
40-3000
|
|
|
Выходной крутящий момент (номинальный/30 мин)
|
N.m.
|
1050/1260
|
2000/2400
|
1050/1260
|
2000/2400
|
|
|
Мощность двигателя шпинделя ((фрарированный/30 мин)
|
КВт
|
30/36
|
30/36
|
30/36
|
30/36
|
|
|
Размер сечения прямоугольного барабана
|
мм
|
400х400
|
500х500
|
400х400
|
500х500
|
|
|
Питание
|
Диапазон скорости подачи
|
мм/мин
|
1-6000
|
1-6000
|
||
|
Скоростное движение X-оси
|
м/мин
|
10
|
10
|
|||
|
Скоростное движение по оси Y
|
м/мин
|
12
|
12
|
|||
|
Скоростное движение Z-оси
|
м/мин
|
12
|
12
|
|||
|
Позиционирование
точность машины |
Ось X
|
мм
|
0.014/2000
|
0.014/2000
|
||
|
Ось Y
|
мм
|
0.035
|
0.04
|
|||
|
Ось Z
|
мм
|
0.022
|
0.025
|
0.022
|
0.025
|
|
|
Повторяемость
точность |
Ось X
|
мм
|
0.01/2000
|
|
0.01/2000
|
|
|
Ось Y
|
мм
|
0.02
|
0.025
|
|||
|
Ось Z
|
мм
|
0.01
|
0.012
|
0.01
|
0.012
|
|
|
Общая электрическая мощность
|
КВА
|
130
|
135
|
130
|
135
|
|
|
Пространство на полу, требуемое машиной (L*W*H)
|
мм
|
21050×9400×6206
|
21050×9400×6700
|
21050×10400×6206
|
21050×10400×6700
|
|
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
