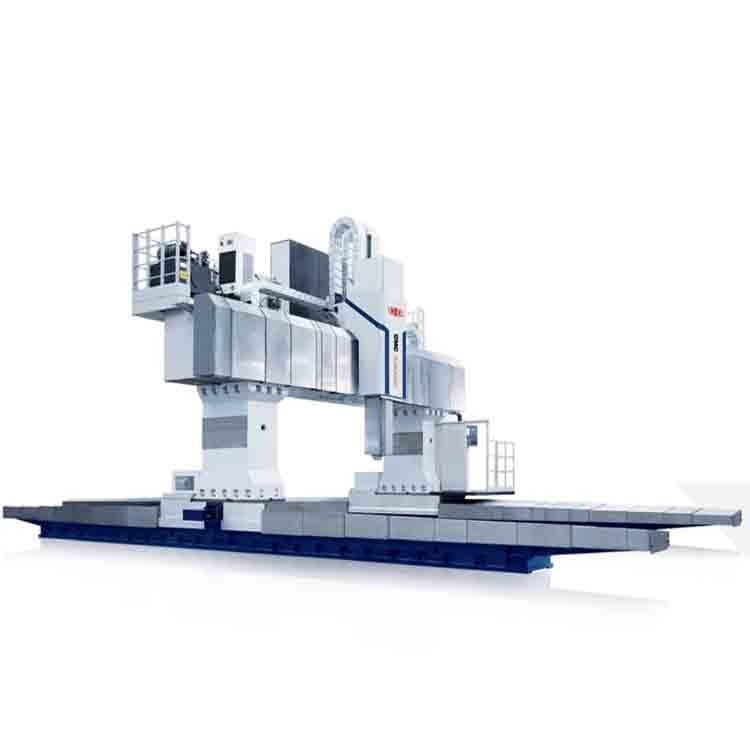

GMC Heavy Duty Gantry Machining Center Высокоскоростной станкобойщик и фрезерная машина
Подробная информация о продукции
| Features: | Heavy Boring And Milling Machine | Фирменное наименование: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Выделить |
Тяжелая портальная борная фрезерная машина,Центр высокоскоростной обработки поддонов,SMTCL |
||
Описание продукта
Машины-инструменты серии GMC-GRS - это тяжеломощные двигательные станки с перемещаемым портатом с фиксированным рабочим столом и продольной передвижной каркасом портала. Каркас портала имеет высокую жесткость;Включенный крупносекционный барабанПоперечная балка сконфигурирована с прокатным/сдвигающимся композитным рулевым рельсом из чугуна и стали и приспособлена для тяжелой обработки различных материалов.Продукт уделяет внимание двойным требованиям высокой точности и высокой скоростиПосле настройки автоматизированной фрезерной головки приспособление способно завершить обработку всех плоскостей и отверстий, кроме нижней плоскости, после одного закрепления.и обеспечить точность обработки и точность геологического положения между плоскостями и отверстиями деталей,.Продукт является идеальным оборудованием для обработки основных тяжелых деталей, таких как корпус машины и большая коробка, требующая высокой точности обработки.Серия инструментальной машины принимает модулирующую конструкцию, и различные программы перевозки и конфигурации деталей могут быть сформулированы в соответствии с спросом на рынке и требованиями клиентов.
| Положение | единица | GMC 3080GRS | GMC 4080GRS | GMC 5080GRS | ||
|---|---|---|---|---|---|---|
| Рабочая скамейка | Размер рабочего стола | мм | 3000*8000 | 4000*8000 | 5000*8000 | |
| Расстояние между двумя столбцами | мм | 4400 | 5300 | 6300 | ||
| Грузоподъемность рабочего стола | t/m2 | 10 | 10 | 10 | ||
| Ширина T-образной канавки | мм | 36 | 36 | 36 | ||
| Обработка диапазон |
Максимальное движение порта - ось X | мм | 8000 | 8000 | 8000 | |
| Максимальное движение скольжения по оси Y | мм | 4700 | 5500 | 6500 | ||
| Максимальное движение барабана по оси Z | мм | 1500 | 1500 | 1500 | ||
| Расстояние от носа шпинделя до рабочего стола-максимум | мм | 2000 | 2000 | 1500 | ||
| Расстояние от носа шпинделя до рабочего стола - минимальное | мм | 500 | 500 | 500 | ||
| Свинцовый | Конечная дыра ((7:24) | BT1 | BT1 | BT1 | ||
| Диапазон скоростей | r/min | 40-3000 | 40-3000 | 40-3000 | ||
| Выходной крутящий момент (номинальный/30 мин) | N.m. | 3000/3600 | 3000/3600 | 3000/3600 | ||
| Мощность двигателя шпинделя ((фрарированный/30 мин) | КВт | 58/69 года | 58/69 года | 58/69 года | ||
| Размер сечения прямоугольного барабана | мм | 500*500 | 500*500 | 500*500 | ||
| Питание | Диапазон скорости подачи | мм/мин | 1-6000 | 1-6000 | 1-6000 | |
| Скоростное движение X-оси | м/мин | 10 | 10 | 10 | ||
| Скоростное движение по оси Y | м/мин | 12 | 12 | 12 | ||
| Скоростное движение Z-оси | м/мин | 12 | 12 | 12 | ||
| Позиционирование точность машины |
Ось X | мм | 0.012/2000 | 0.012/2000 | 0.012/2000 | |
| Ось Y | мм | 0.028 | 0.032 | 0.032 | ||
| Ось Z | мм | 0.025 | 0.025 | 0.025 | ||
| Повторяемость точность |
Ось X | мм | 0.01/2000 | 0.01/2000 | 0.01/2000 | |
| Ось Y | мм | 0.02 | 0.02 | 0.02 | ||
| Ось Z | мм | 0.012 | 0.012 | 0.012 | ||
| Общая электрическая мощность | КВА | 190 | 190 | 190 | ||
| Пространство на полу, требуемое машиной (L*W*H) | мм | 21400*9900*8600 | 21400*10600*8600 | 21400*12000*8600 | ||
- Убедитесь, что вы получите высококачественную машину
- Все детали должны быть проверены.
- Более 100 контролей производственных процессов
- Более 200 пунктов проверки
- Обработка образцов каждой машины
- 72-часовой пробный ход до доставки
- Высочайшее качество, требования клиентов на первом месте.
- 30 лет + история исследований и разработок, компания основана в 1993 году
- Высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенных услуг ((24 часа в режиме онлайн)
- Модернизация механизма в соответствии с эргономикой и легким обслуживанием
- Наш принцип конструкционного проектирования: легкое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-вертикальной станции, вертикальном станке, горизонтальном станке, портальном станке, пятиосном станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
начиная с даты накладной машины.
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
