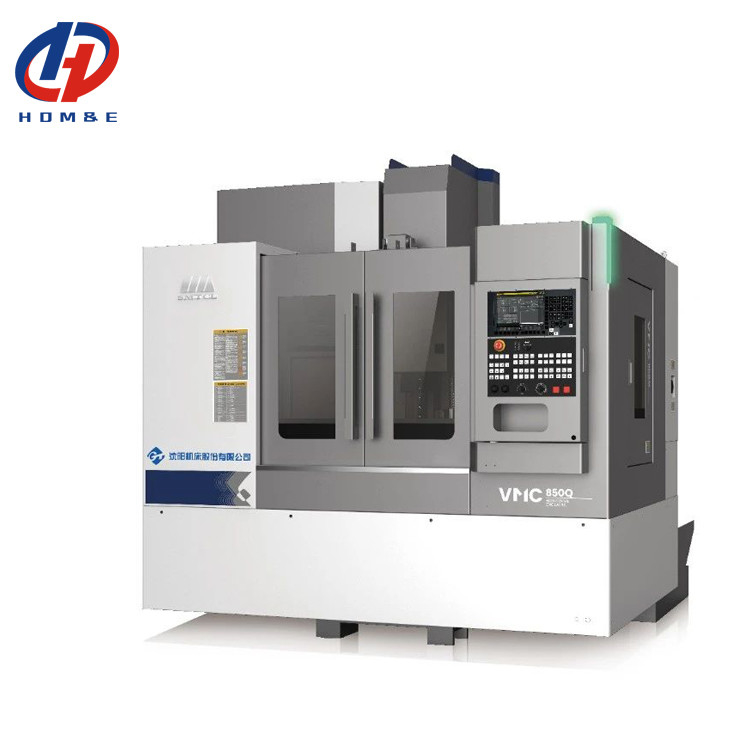

Name: SMTCL 3-осевая CNC фрезерная машина VMC850Q Универсальный 4-осевой вертикальный обрабатывающий центр
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VMC 850Q
Availability: InStock

Дом > продукты > Центр CNC вертикальный подвергая механической обработке >

SMTCL 3-осевая CNC фрезерная машина VMC850Q Универсальный 4-осевой вертикальный обрабатывающий центр

Машины для фрезерной обработки с помощью CNC 5 оси

Вертикальная фрезерная машина с ЧПУ 10000 мм/мин

универсальная фрезерная машина с CNC

Место происхождения:

Китай

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

VMC 850Q

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Тип::

Вертикальное

Система управления CNC::

FANUC, Сименс

Скорость питания (mm/min)::

1 - 10000 мм/мин

Позиционирующая точность (мм) u::

0,006

Повторимость (X/Y/Z) (mm)::

0,004

Сила мотора шпинделя (kW)::

11/15

Емкость журнала инструмента::

Размер стола (L×W):

1000x500mm

Марка::

SYMG, SMTCL

Поездка по оси X:

850 мм

Перемещение Y-osи:

500 мм

Поездка по оси Z:

540 мм

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

Подлежит обсуждению

Упаковывая детали

Деревянный корпус, оловянный багажник, другие мореходные упаковки

Время доставки

45-60 дней

Условия оплаты

L/C, T/T, Western Union

Поставка способности

50 комплектов в месяц

Родственные продукты

Видео

VMC850Q 3-осевой вертикальный центр обработки CNC VMC Machine 4-осевой CNC вертикальный фрезерный центр

Лучшая цена

Видео

VMC850Q 3 оси CNC вертикальный обрабатывающий центр SMTCL 4 оси CNC фрезерная машина с поворотным столом

Лучшая цена

Видео

SMTCL 3-осевая CNC фрезерная машина VMC850Q Универсальный 4-осевой вертикальный обрабатывающий центр

Лучшая цена

Видео

SMTCL 3-осевая фрезерная машина с ЧПУ VMC850Q Турнинговый центр ЦПУ Вертикальный центр обработки металла

Лучшая цена

Свяжитесь с нами

+8613916455787

sales@huidijd.com

86-021-61195255

Свяжитесь сейчас

Описание продукта

SMTCL CNC Фрезерный станок с 3 осями VMC850Q Универсальный 4-осевой вертикальный обрабатывающий центр

Этот вертикальный обрабатывающий центр VMC850Q нового поколения использует вертикальную компоновку станины, структуру поперечной направляющей, высокожесткую колонну типа «сельдь», перевернутую трапециевидную шпиндельную коробку, низкий центр тяжести, высокожесткую станину, трехкоординатную роликовую направляющую, чтобы обеспечить станку хорошую точность работы, высокую прочность и превосходную стабильность точности; Конструкция станка проста и компактна, площадь пола небольшая, что способствует сборке автоматической линии; Может выполнять фрезерование поверхности, сверление, растачивание, развертывание, 2D и 3D обработку поверхности, нарезание резьбы и другие процессы высокоточной обработки. Простота эксплуатации, высокая скорость и эффективность, интеллектуальность и стабильность.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

1, Конструкция с высокой жесткостью и высокой стабильностью

* Высокопрочная цельнолитая станина

* Трехкоординатная роликовая направляющая класса P

* Длинная колонна типа «сельдь»

2, Хорошая точность и сохранение точности

* Предварительно натянутый шарико-винтовой привод C3

* Технология термической симметрии

* Технология компенсации ошибок

3, Безопасность, защита окружающей среды, эффективная производительность

* Трехкоординатный быстрый сдвиг 48 м/мин

* Прямой шпиндель 12000 об/мин

* Двойной спиральный стружкоудалитель станины

A Шарико-винтовой привод: предварительно натянутый Трехкоординатный шарико-винтовой привод использует метод установки с фиксированными двумя концами и с шарико-винтовым приводом большого диаметра высокой точности 40, можно получить наилучшую реакцию скорости и точность позиционирования путем предварительного натяжения.

B Направляющая: роликовая Роликовая линейная направляющая выбрана для трех осей для увеличения несущей способности и повышения общей жесткости и надежности станка. Линейная направляющая имеет небольшую вибрацию на высокой скорости и отсутствие ползучести на низкой скорости для обеспечения точности обработки.

C Шпиндель: 10000 об/мин Высокоскоростной шпиндель 10000 об/мин, подшипник импортные специальные подшипники P4, с высокой точностью, высокой жесткостью; Главный вал прошел испытание на динамическую балансировку перед выходом с завода.

D Шпиндельная бабка: высокая жесткость Конструкция шпиндельной коробки с высокой жесткостью, улучшает сопротивление резанию станка и эффективно снижает вибрацию шпинделя, чтобы обеспечить точность обработки и качество поверхности деталей.

E Колонна: тип «сельдь» Классическая структура типа «человек», прочная и устойчивая, эффективно поддерживает стабильность обработки и несущую способность при высокоскоростном перемещении.

F Станина: большой наклон Станина с большим углом наклона, эффективно способствует удалению стружки. Внутренняя часть станины имеет конструкцию коробчатого типа, которая является прочной и надежной, эффективно повышая жесткость и стабильность изделия.

SMTCL 3-осевая CNC фрезерная машина VMC850Q Универсальный 4-осевой вертикальный обрабатывающий центр 10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА

Основные технические характеристики

Основные технические параметры

Элемент		Единица измерения	Технические характеристики
Производительность	Ход по оси X	мм	850
	Ход по оси Y	мм	5000
	Ход по оси Z	мм	540
	Расстояние от носка шпинделя до поверхности стола	мм	120-660
	Расстояние от носка шпинделя до поверхности колонны	мм	640
Рабочий стол	Размер стола (Д×Ш)	мм	1000×500
	Максимальная нагрузка на стол	кг	600
	Размер Т-образного паза	мм	18×5
Шпиндель	Скорость шпинделя	об/мин	10000
	Конусность шпинделя/хвостовик шпинделя	мм	7/24 конус
	Конусность шпинделя/хвостовик шпинделя	мм	BT40
	Двигатель шпинделя	кВт	11/15
	Максимальный выходной крутящий момент	Нм	52.5/95.5
	Тип привода шпинделя		Синхронный зубчатый ремень
Скорость подачи	Быстрый ход по осям X, Y, Z	м/мин	48/48/48
Скорость подачи	Максимальная скорость резания	м/мин	20
A.T.C	Вместимость магазина инструментов	шт	Тип рычага 24
	Максимальный диаметр инструмента	мм	150(80)
	Максимальная длина инструмента	мм	300
	Время смены инструмента (T-T)	сек	2.5
Точность	Точность позиционирования X/Y/Z	мм	0.008/0.006/0.006
Точность	Повторяемость позиционирования X/Y/Z	мм	0.005/0.004/0.004
Другое	Габаритные размеры (Д×Ш×В)	мм	2940×3450×3050
	Вес станка нетто	кг	5100
	Общая потребляемая мощность	кВА	18

Стандарт

1. Система управления FANUC OI-MF TYPE(5)β 2. Шпиндель 10000 об/мин, ременное соединение 3. Магазин инструментов с манипулятором на 24 диска 4. Бак для воды + промывка станины стружкой 5. Пистолет для очистки воздухом, рабочее освещение, сигнальная лампа

Дополнительно

1. Fanuc Oi-MF TAPE(l)βсистема2. Fanuc Oi-MF TAPE(l)αсистема3. Система ЧПУ Siemens 828D 4. Прямое подключение механического шпинделя 12000 об/мин 5. Моторизованный шпиндель 16000 об/мин, 24000 6. Поворотный стол по 4-й оси 7. Охлаждение внутри 2 МПа, 3 МПа, 5 МПа, 7 МПа 8. Маслоотделитель 9. Цепной стружкоудалитель 10. Пистолет для чистой воды 11. Контроль инструмента и заготовки 12 .автоматическая дверь13. Блокировка защитной двери 14. Электрический шкаф и кондиционер

Основная точность

Точность станка соответствует стандарту приемки GB/T18400.2-2010 Стандарт приемки точности позиционирования и повторяемости позиционирования станка GB/T18400.4-2010

Элементы контроля		Заводской стандарт
Точность обработки		IT6
Точность позиционирования	Ось X (мм)	0.008
	Ось Y (мм)	0.006
	Ось Z (мм)	0.006
Точность повторного позиционирования	Ось X (мм)	0.005
	Ось Y (мм)	0.004
	Ось Z (мм)	0.004

Основная конфигурация

Основная конфигурация станка и список приобретенных деталей

Элемент	Технические характеристики	Марка	Примечания
Система ЧПУ	FANUC Oi-MF PLUS TYPE(5)	FANUC
Главный двигатель	βiI 8/12000-B	FANUC
Двигатель по оси X	βiSc 12/3000-B	FANUC
Двигатель по оси Y	βiSc 12/3000-B	FANUC
Двигатель по оси Z	βiS 22B/3000-B	FANUC
Подшипник винта по оси X	30×62×15	NSK/FAG/NACHI/NTN
Подшипник винта по оси Y	30×62×15	NSK/FAG/NACHI/NTN
Подшипник винта по оси Z	30×62×15	NSK/FAG/NACHI/NTN
Шарико-винтовая передача по оси X	φ40×16,C3	THK/PMI/HIWN
Шарико-винтовая передача по оси Y	φ40×16,C3	THK/PMI/HIWN
Шарико-винтовая передача по оси Z	φ40×16,C3	THK/PMI/HIWN
Направляющая по оси X	35	THK/REXROTH/PMI/HIWN
Направляющая по оси Y	45	THK/REXROTH/PMI/HIWN
Направляющая по оси Z	45	THK/REXROTH/PMI/HIWN

Пример обработки

Почему стоит выбрать нас

◆ Чувство высочайшего качества, запросы клиентов на первом месте

◆ 30+ лет истории исследований и разработок, компания основана в 1993 году

◆ Высокотехнологичный производитель с возможностями исследований и проектирования

◆ Стабильная и зрелая система поставок

◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (24 часа онлайн)

◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания

◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство

О нас

Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосевых обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас более 200 видов станков. Качество и технология продукции достигли международного передового уровня.

Наша фабрика имеет более чем 80-летнюю историю производства станков. Первый токарный станок, сверлильный станок и расточной станок были рождены здесь. Они были одним из лидеров китайской станкостроительной промышленности и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, электронику 3C, пресс-формы и другие отрасли. Мы берем на себя миссию предоставления станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!

Наша фабрика

Выставка

FAQ

Q1. Вы торговая компания или производственная компания?

Мы производственная компания.

Q2. Какова основная продукция вашей компании?
Мы специализируемся на всех видах станков, таких как токарный станок с ЧПУ, фрезерный станок с ЧПУ, вертикальный обрабатывающий центр, обычный токарный станок, сверлильный станок, радиально-сверлильный станок и так далее.

Q3. Можете ли вы предоставить станок по индивидуальному заказу или станок специального назначения (SPM)?
Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов, чтобы повысить эффективность.

Q4: Каковы ваши гарантийные условия?
Мы предоставим замену деталей, которые окажутся дефектными, на период 12 месяцев,
начиная с даты коносамента станка.

Q5. Какие услуги?
Предпродажная подготовка: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента

Q6: Почему стоит выбрать вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.

Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Мы можем предоставить такой вид услуг. Когда станки прибудут на место установки покупателя, мы можем своевременно отправить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть указано и перечислено в контракте. Продавец будет сотрудничать с покупателем для оформления визы и подготовки к установке перед выездом за границу.

Q8: Каковы условия оплаты?
T/T 30% первоначальный взнос при заказе, 70% остаток платежа перед отправкой. безотзывный аккредитив по предъявлении
